SPEEDIO(スピーディオ)

S700X2 / S500X2 / S300X2 基本機能

S700X2 / S500X2 / S300X2
  • S700X2 / S500X2 / S300X2
  • S700X2 / S500X2 / S300X2
  • S700X2 / S500X2 / S300X2
  • S700X2 / S500X2 / S300X2

高い環境性能はそのままに生産性、信頼性をさらに上げ、自動車、二輪車、一般機械など幅広い量産部品加工で、生産効率の向上を実現

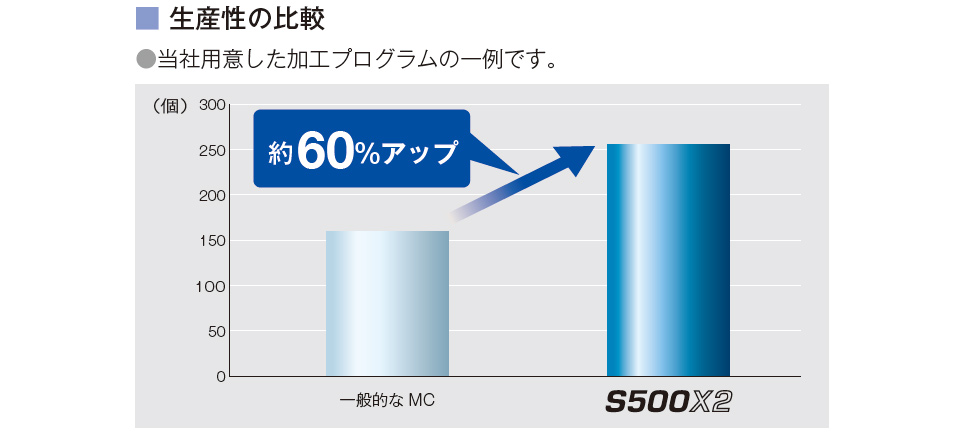

高生産性

機電一体開発による高加速・高応答性の追求とムダ動作・ムダ時間の徹底的な排除により機械の性能を最大限にひきだし、高い生産性を発揮します。

高生産性の追求

クラス最大級のZ軸加速度と低慣性主軸サーボモーターの採用によりさらなるサイクルタイム短縮を実現しました。
(27,000rpm 仕様を除く)

Z軸加速度

2.2G

生産性向上:3%以上(従来機比)

※加工プログラム、加工条件により変わります。

高応答性サーボ

世界最速レベルの高速シンクロタップをさらにチューニング。タップ加工が短時間、高精度で完了します。

ノンストップATC

主軸の起動/停止時間の速さに加え、Z軸の速度アップにより工具交換時間が最小限に。

  • 従来機
    Tool - Tool: 0.8 S
  • S500X2
    0.7 S

  • 従来機
    Chip - Chip: 1.4 S
  • S500X2
    1.3 S

同時動作制御

工具交換と同時にXY軸・付加軸の位置決めを行うことで、非切削時間の削減を実現。

高切削力

機械剛性アップ、多様な主軸モーター、高性能・高機能なNC制御装置により高速加工から重切削加工、高精度加工まで幅広い加工に対応します。

高剛性構造

解析技術データの積み重ねを基に、より機械剛性をアップする有効な機械構造を実現。

高出力主軸モーター

主軸モータートルク値

標準仕様

最大トルク(瞬時) 40Nm
最大出力 18.9kW

高トルク仕様(オプション)

最大トルク(瞬時) 92Nm
最大出力 26.2kW

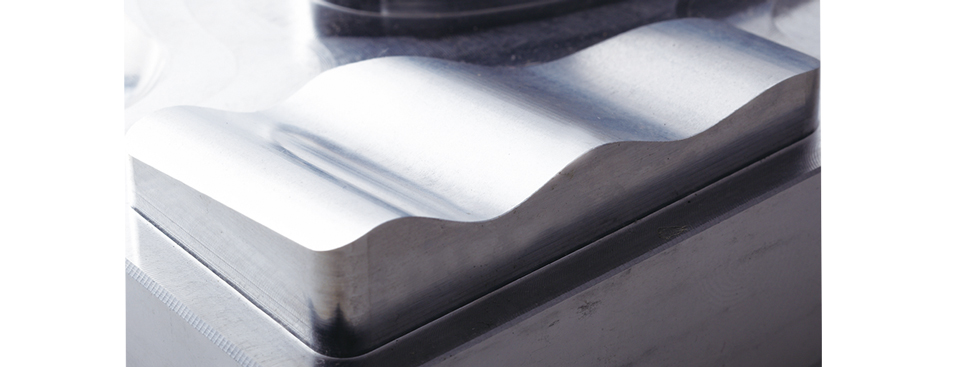

高速3次元加工

高速主軸仕様に加えて、200ブロックの先読み機能や滑らか経路補正機能を搭載したブラザー独自の3次元加工制御により、高速かつ高精度な3次元加工を実現しています。

高速主軸仕様(オプション)

最高回転数 27,000min-1

高精度モードB

高精度モードB I (標準) : 先読み 40ブロック
高精度モードB II(オプション):先読み 200ブロック

操作性・信頼性

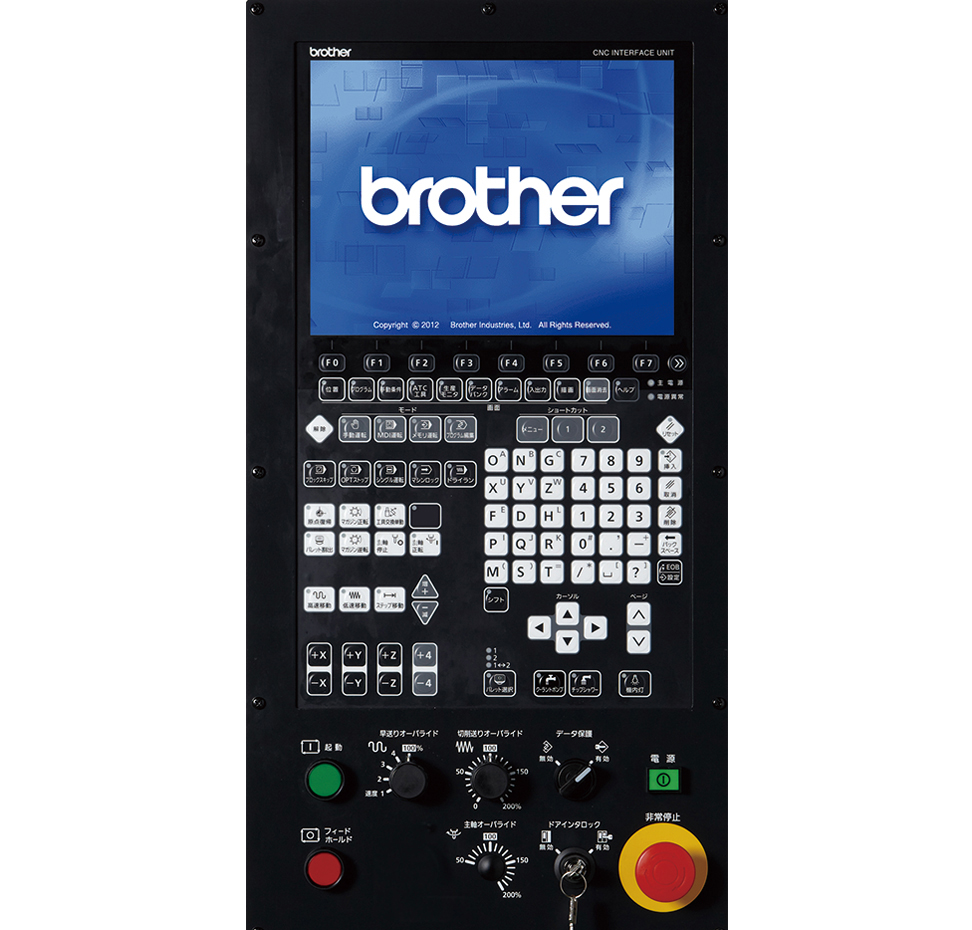

ユーザビリティーを追求した自社製CNC制御装置「CNC-C00シリーズ」
更に機能アップしてお客様の使いやすさを向上させました。

操作性

工具監視機能を搭載

  • ATC監視機能
  • 波形USB出力
  • 高精度モード簡単設定
  • PLC機能

高信頼性

機械停止の原因となる切屑の堆積やクーラントミストに対し、各部に改善を実施、信頼性を向上しました。
