SPEEDIO(スピーディオ)

U500Xd2-100T

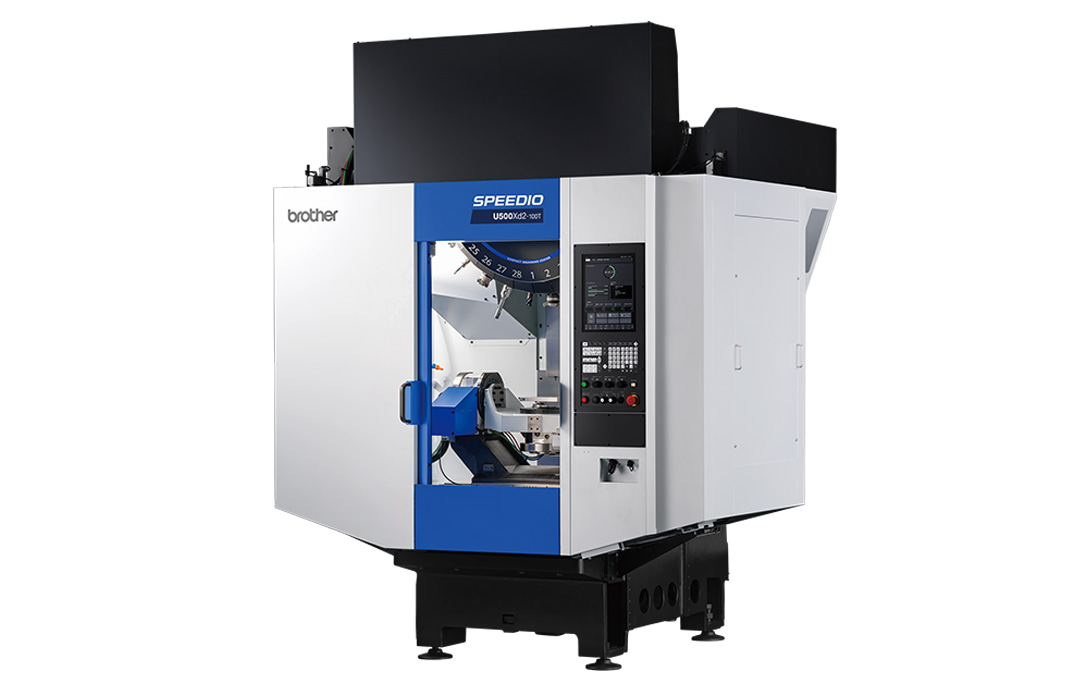

U500Xd2-100T
  • U500Xd2-100T
  • S700Xd2-100T
  • S700Xd2-100T

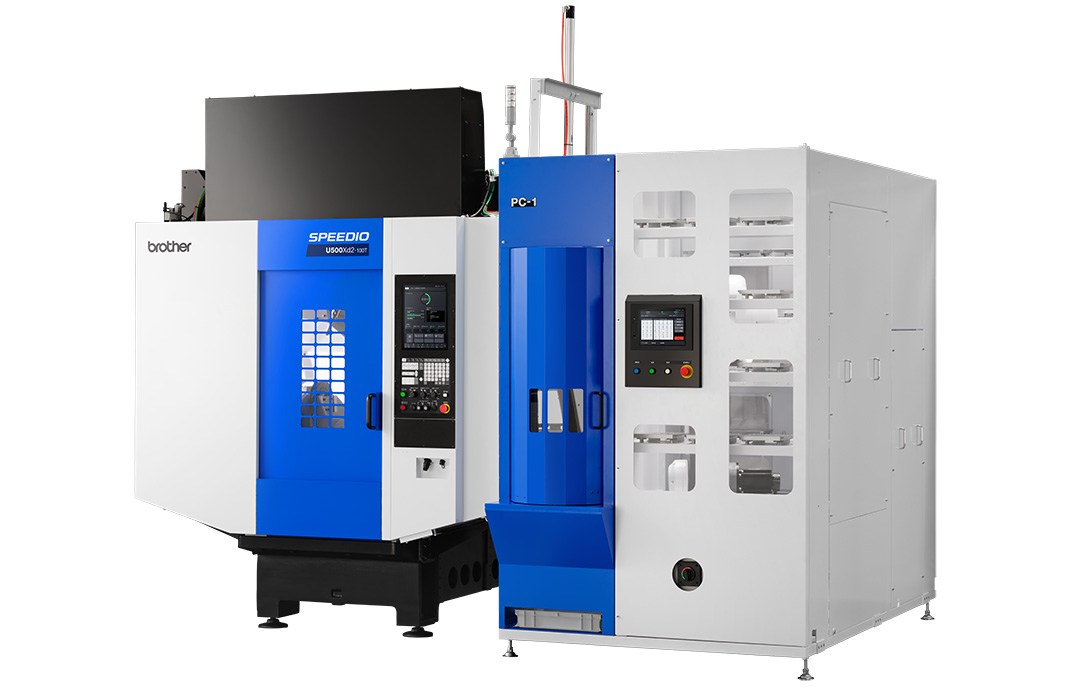

  • U500Xd2-100TとパレットチェンジャーPC-1

新開発100本マガジン搭載。
省スペースと高生産性を可能に。
傾斜ロータリーテーブルを活用した、多品種小ロット生産の効率アップと省人化の実現。

ユニバーサルモデルUシリーズの基本仕様はこちら

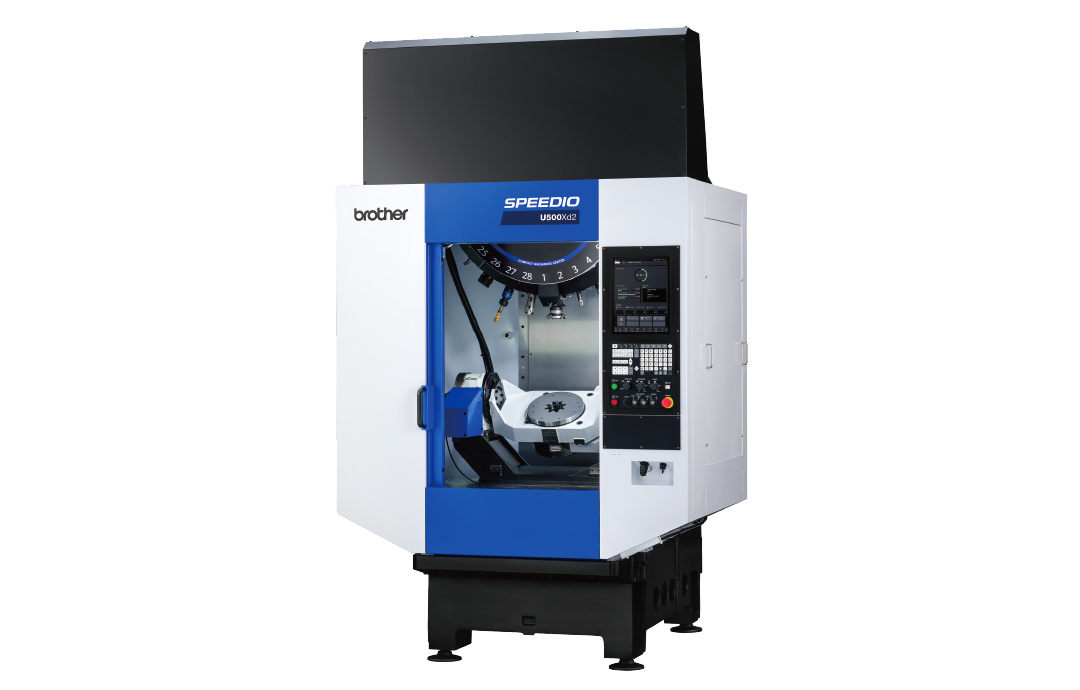

U500Xd2詳細

製品のポイント

100本マガジン仕様の特長

新開発100本マガジン搭載
省スペースと高生産性の実現

新開発100本マガジン タレットマガジン28本と左右工具ストッカ各36本の合計100本

100本マガジン仕様の活用

100本マガジンと傾斜ロータリーテーブルにより、 多品種小ロット生産の効率アップと省人化の実現

搬送装置部品

パレットチェンジャーPC-1

パレットチェンジャーとの組み合わせにより、 無駄のない段取り替えで生産効率向上

スペック

機種 U500Xd2-100T、U500Xd2-5AX/100T
主軸最高回転速度 (min-1) 12,000
移動量 (X、Y、Z) (mm) X:500 Y:450 Z:380
移動量 (A、C) (度) A: -30～120、C: 360
工具本数 (本) 100
早送り速度 (m/min) X/Y/Z : 50/50/56
割り出し速度 (A、C) (min-1) A/C : 50/75
所要床面の大きさ (mm) 2,050×2,081
同時5軸仕様 (5AX) 選択可能

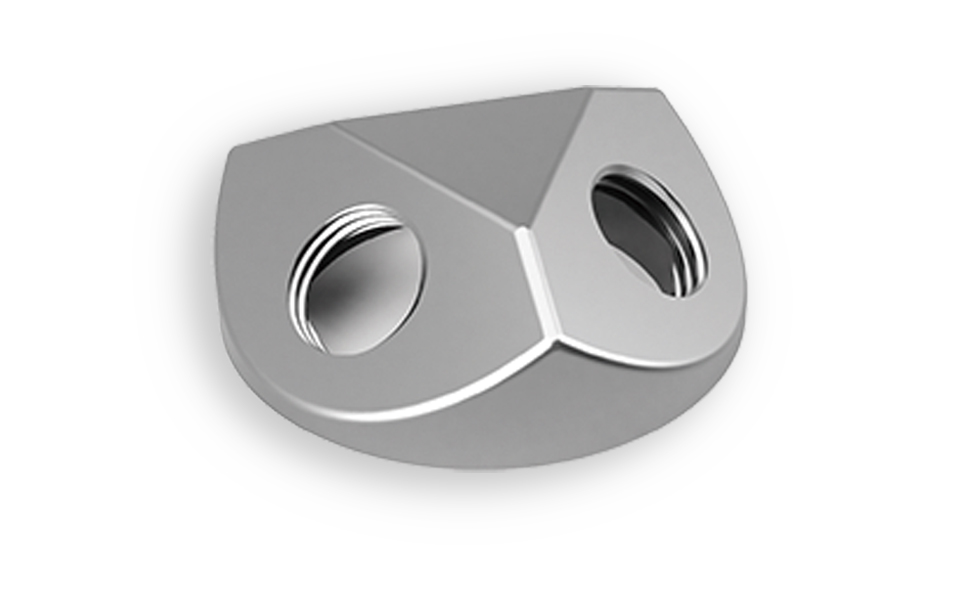

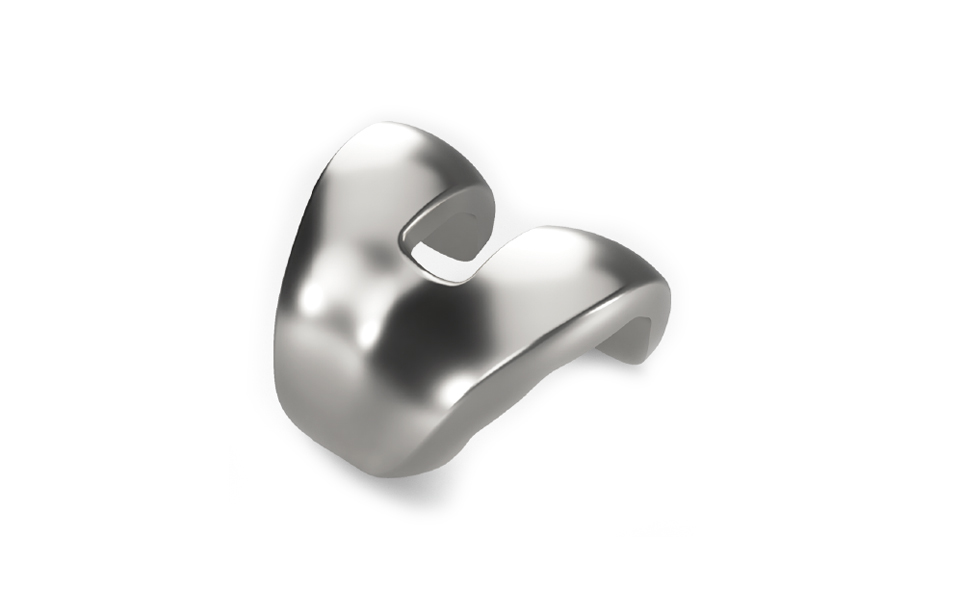

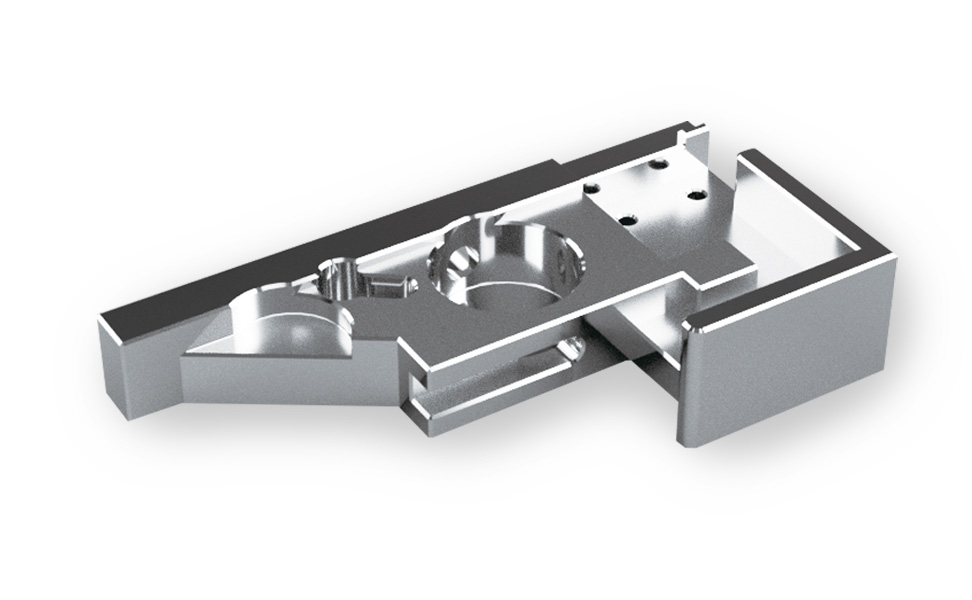

加工例

100本マガジンと傾斜ロータリーテーブルを活用した、多品種小ロットの加工例をご紹介します。

加工例一覧

導入事例

ブラザーソリューションを導入いただいたお客様の、導入背景や選択の理由、成果をご紹介します。
