SPEEDIO(スピーディオ)

HU550Xd1

HU550Xd1
  • HU550Xd1
  • HU550Xd1
  • HU550Xd1
  • HU550Xd1

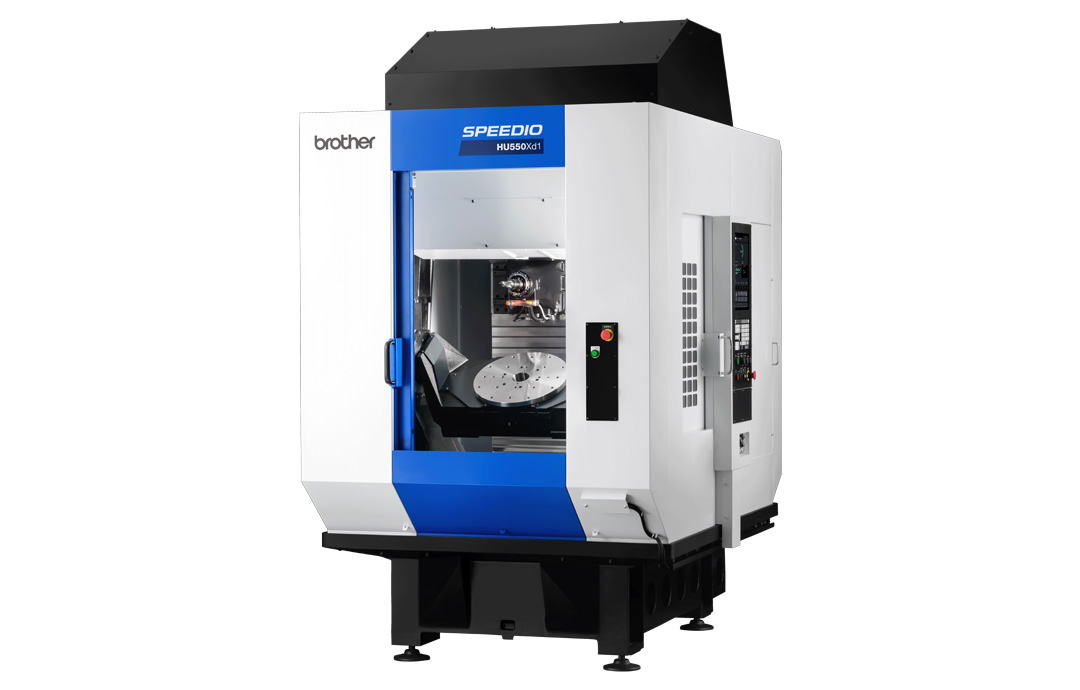

［横形30番コンパクトマシニングセンタ］

多面加工が必要な大物・長尺ワークに対応

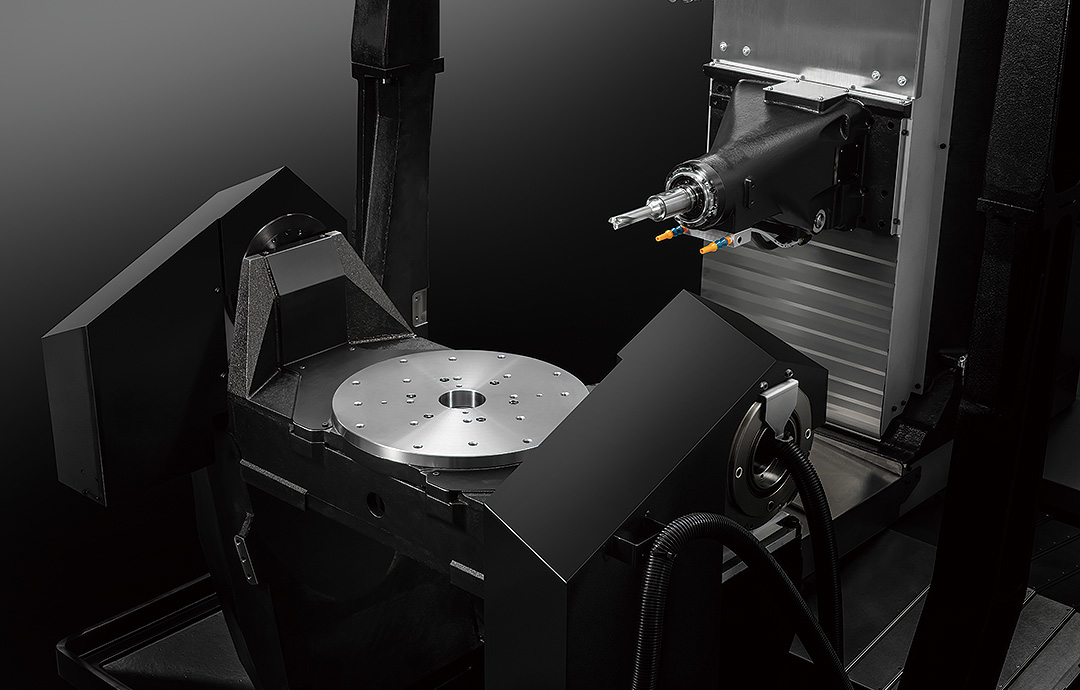

治具エリア⌀680mm傾斜ロータリーテーブルを搭載した
横形モデル

製品のポイント

メリット

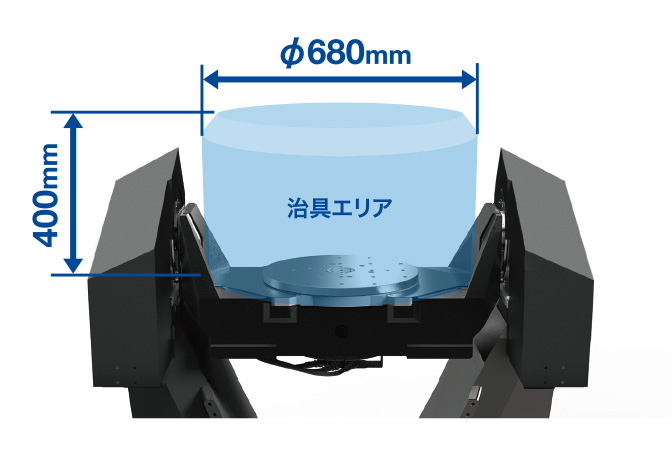

治具エリア⌀680mm傾斜ロータリーテーブル搭載で
大物・長尺ワークの工程集約を実現

メリット
加工能力

多彩な主軸仕様と最適機械設計により
幅広い加工に対応

加工能力
信頼性

高い切粉排出性と充実した信頼性・保守機能
安定した高生産性を実現

信頼性

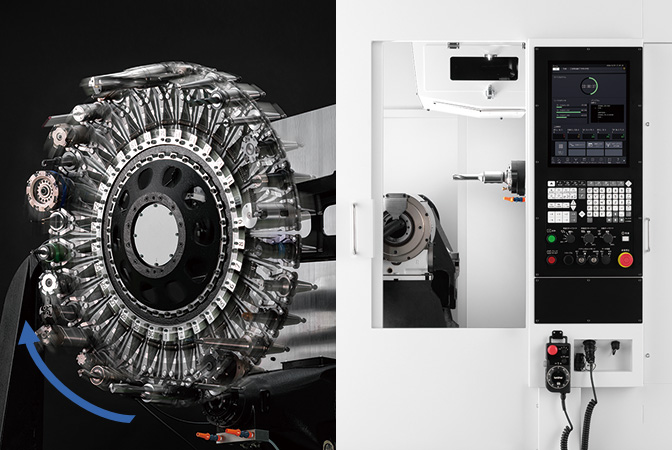

生産性・操作性

無駄な動きを徹底的に削減した高生産性
サポート機能を搭載した制御装置で操作性も追求

生産性・操作性

スペック

機種 HU550Xd1
主軸最高回転速度 (min-1) 12,000
20,000 (オプション)
10,000高トルク (オプション)
移動量 (X、Y、Z) (mm) X:550 Y:500 Z:400
移動量 (A、B) (度) A 30～ -120　B 360
工具本数 (本) 30
早送り速度 (X、Y、Z) (m/min) X/Y/Z　50/56/56
割出し速度 (A、B) (min-1) A/B　50/75
所要床面の大きさ (mm) 1,557×2,744
同時5軸仕様 (5AX) 選択可能

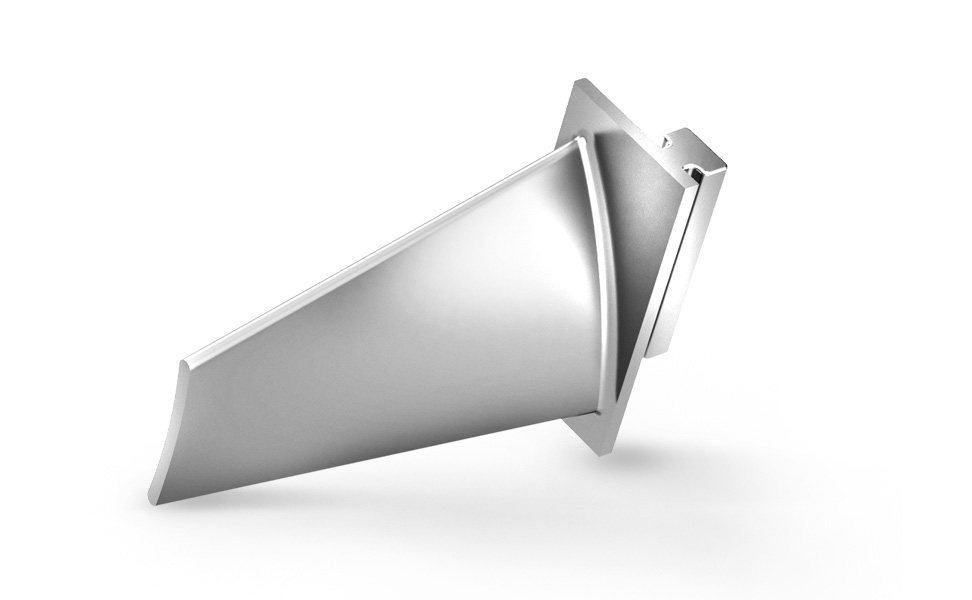

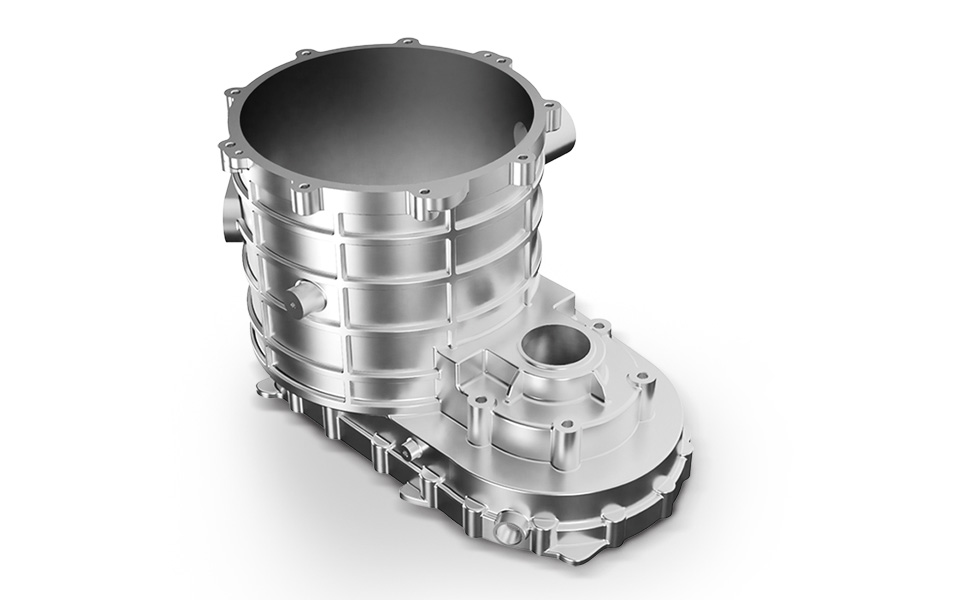

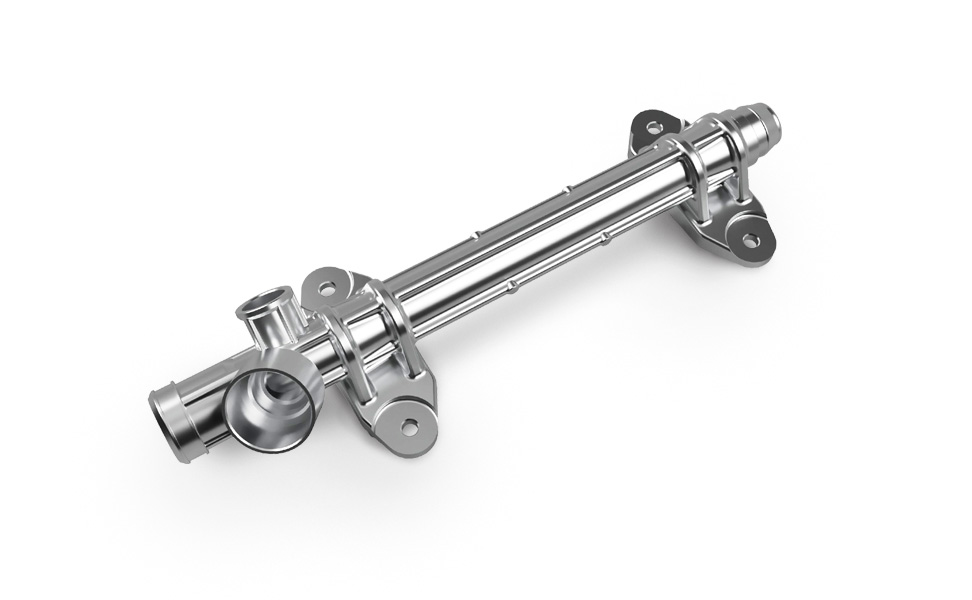

加工例

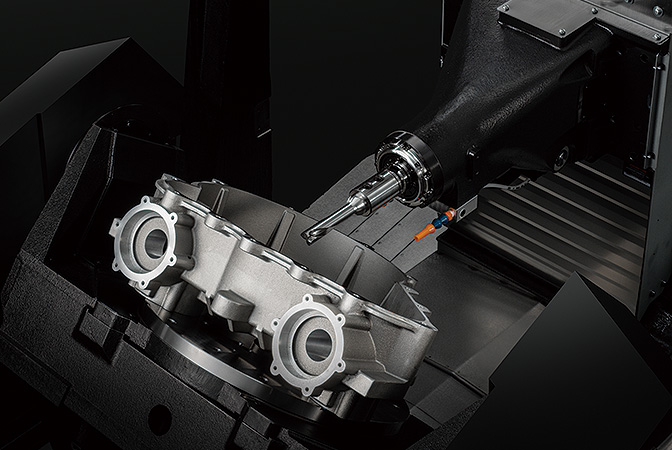

生産性の高い30番主軸の横形マシニングセンタに大型の傾斜ロータリーテーブルを搭載することにより大物ワークや長尺ワークの多面加工を実現します。

加工例一覧

導入事例

ブラザーソリューションを導入いただいたお客様の、導入背景や選択の理由、成果をご紹介します。
