SPEEDIO(スピーディオ)

U500Xd2

U500Xd2
  • U500Xd2
  • U500Xd2
  • U500Xd2
  • U500Xd2

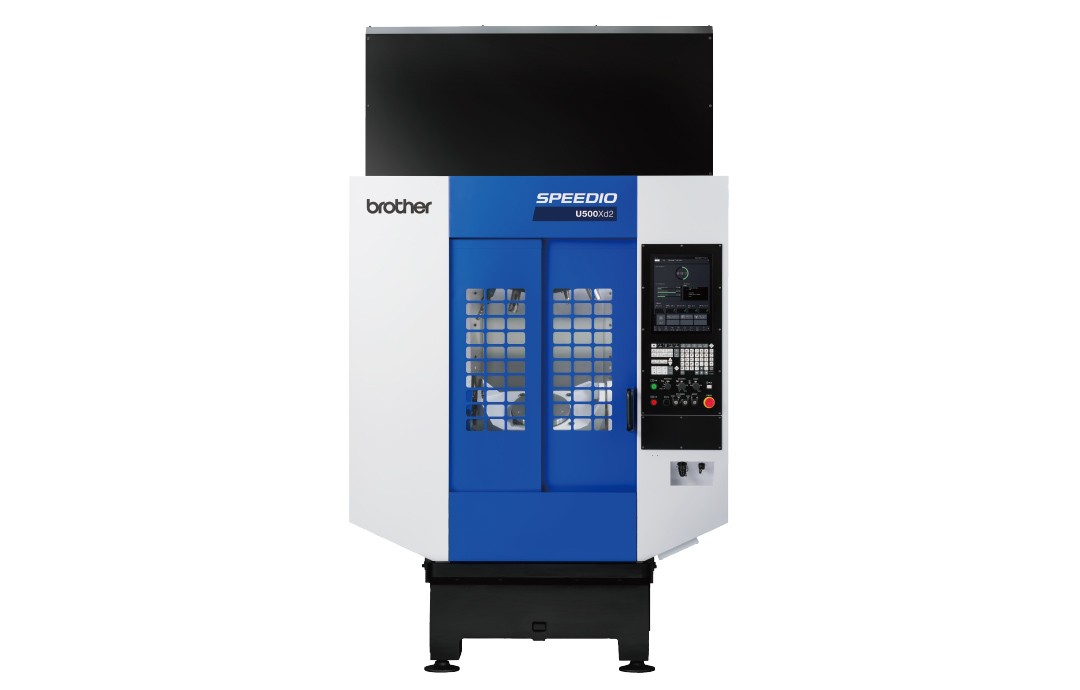

［立形30番コンパクトマシニングセンタ］

複雑形状ワークに対応
治具エリア⌀500mm傾斜ロータリーテーブルを搭載した
多面加工機

U500Xd2 セミナー動画

U500Xd2製品コンセプト 動画サムネイル
1. 製品コンセプト
（3分57秒）

U500Xd2_製品特長 動画サムネイル
2. 製品特長
（9分36秒）

U500Xd2_デモ加工のご紹介 動画サムネイル
3. デモ加工のご紹介
（7分03秒）

100本マガジン仕様の情報はこちら

U500Xd2-100T詳細

製品のポイント

機械構成

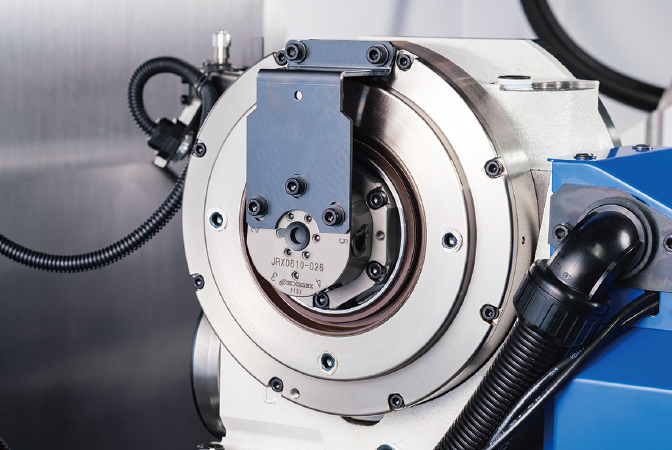

治具エリア最大ø500の傾斜ロータリーテーブルを標準装備

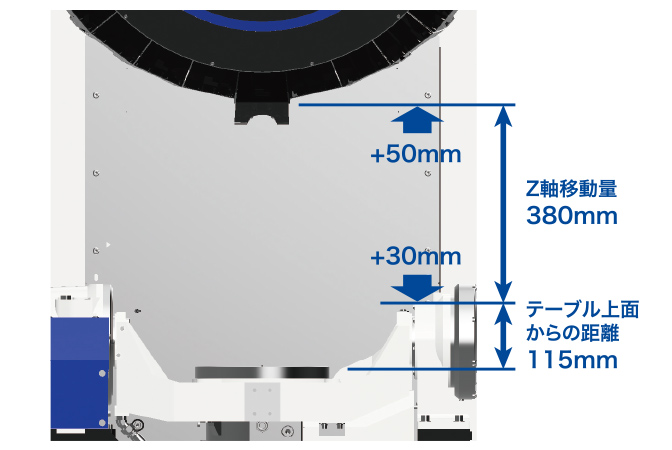

Y/Z軸移動量拡大によりさらに幅広い多面加工に対応

機械構成
生産性

飽くなき高生産性の追求
機電一体開発の最適化制御によりムダを削減

生産性
加工能力

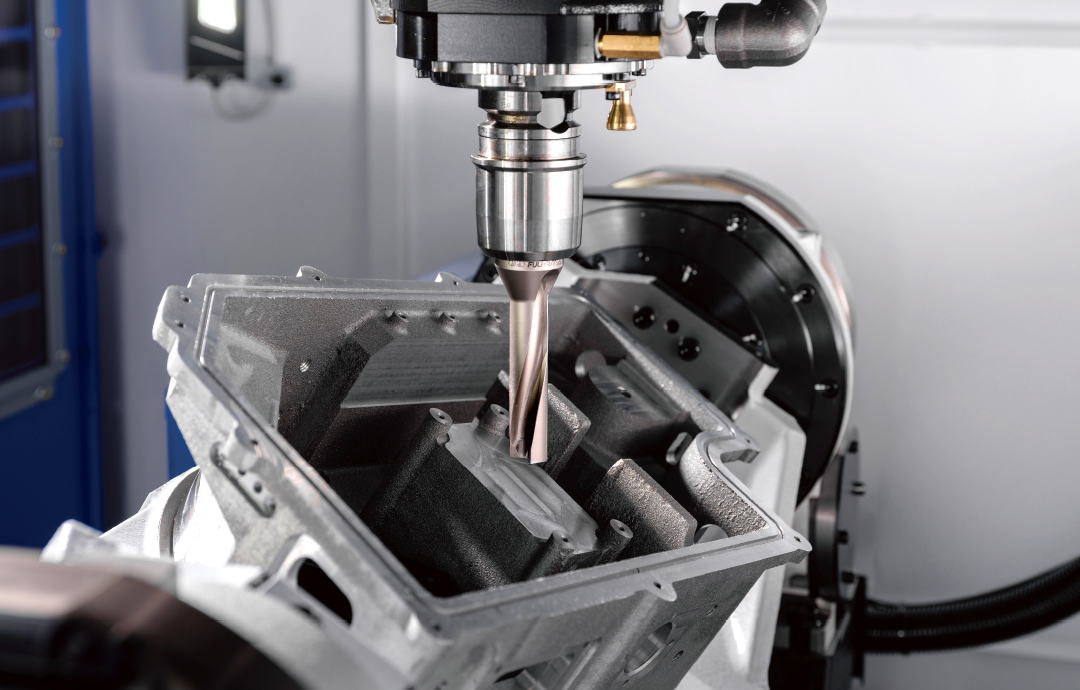

高剛性機械構造と高効率主軸モータにより幅広い加工に対応

加工能力
NC装置

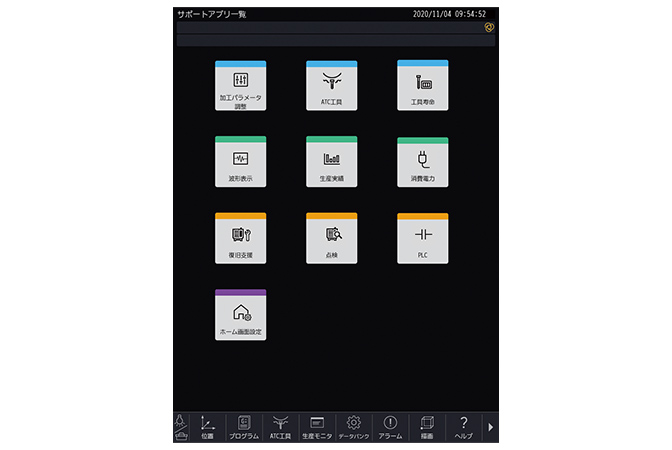

「CNC-D00」制御装置搭載
タッチパネル式15インチ液晶で使いやすさを追求

NC装置

スペック

機種 U500Xd2 / U500Xd2-5AX
主軸最高回転速度 ※ (min-1) 12,000
10,000高トルク (オプション)
20,000 (オプション)
移動量 (X、Y、Z) (mm) X:500 Y:450 Z:380
移動量 (A、C) (度) A: -30～120、C: 360

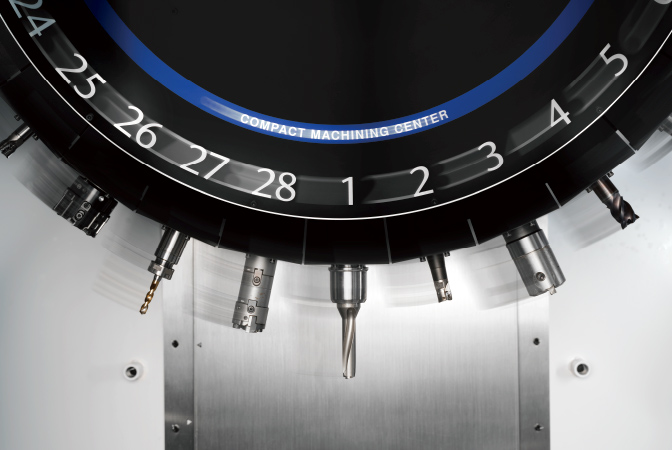

工具収納本数 (本) 14 / 21 / 28
早送り速度 (X、Y、Z) (m/min) X/Y/Z : 50/50/56
割り出し速度 (A、C) (min-1) A/C : 50/75
所要床面の大きさ (mm) 1,560×2,081
同時5軸仕様 (5AX) 選択可能

※ 16,000min-1 仕様は2026年3月に販売終了です。

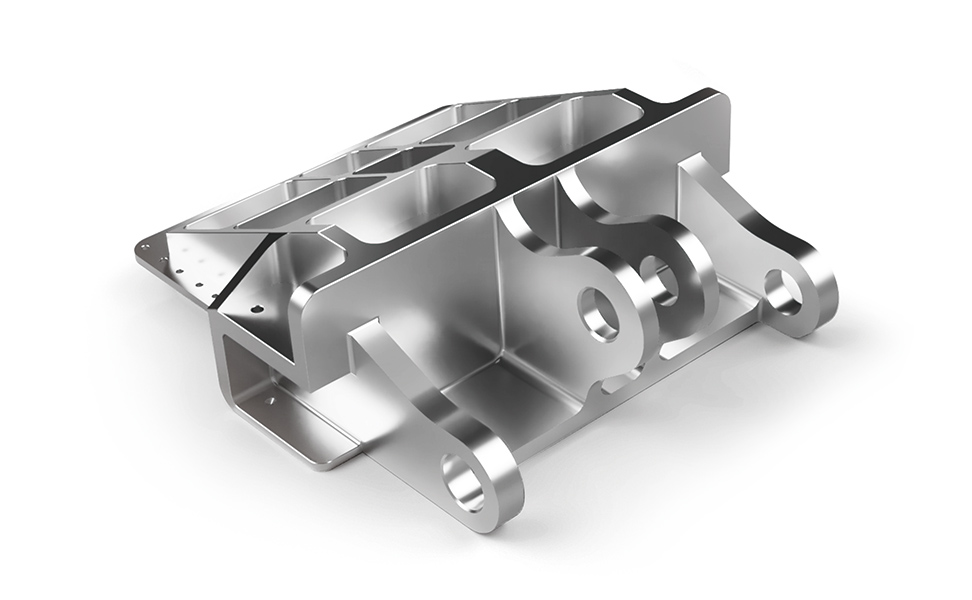

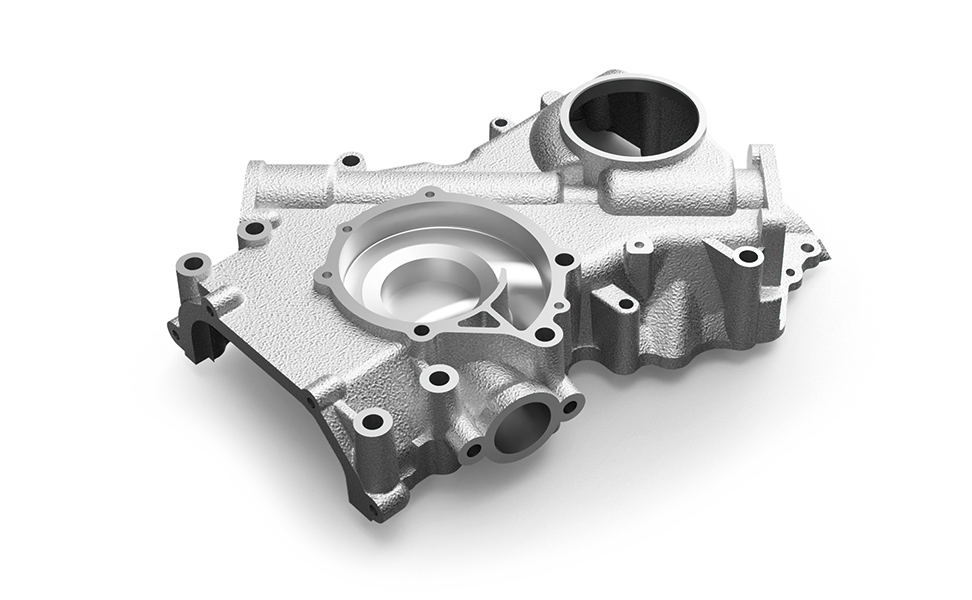

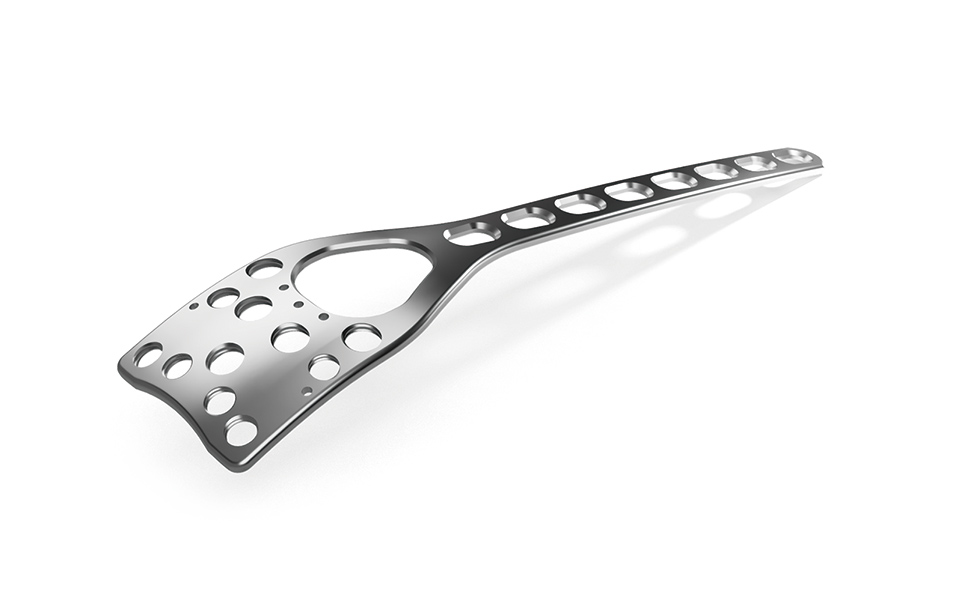

加工例

SPEEDIOの高速性能と多面加工による工程集約がかつてないほどお客様の生産性を高めます。
様々な業界でワンクランプによる高効率・高精度加工を実現します。

加工例一覧

導入事例

ブラザーソリューションを導入いただいたお客様の、導入背景や選択の理由、成果をご紹介します。
