［立形30番コンパクトマシニングセンタ］

多数個取りや大物ワークに対応
30番マシン最大級の加工エリアを持つ
ワイドモデル

W1000Xd2　製品紹介

動画サムネイル

W1000Xd2 セミナー動画

ワイドストロークコンパクトマシニングセンタとは
1.ワイドストロークコンパクトマシニングセンタとは
（3分25秒）

W1000Xd2の特長
2.W1000Xd2の特長（16分16秒）

ケーススタディ
3.ケーススタディ
（3分53秒）

製品のポイント

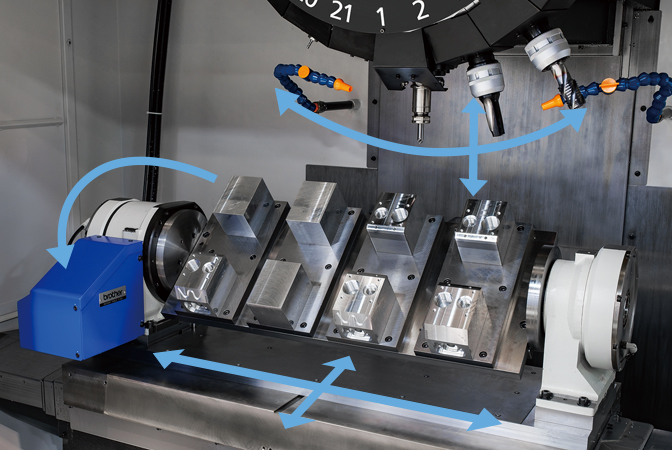

加工エリア

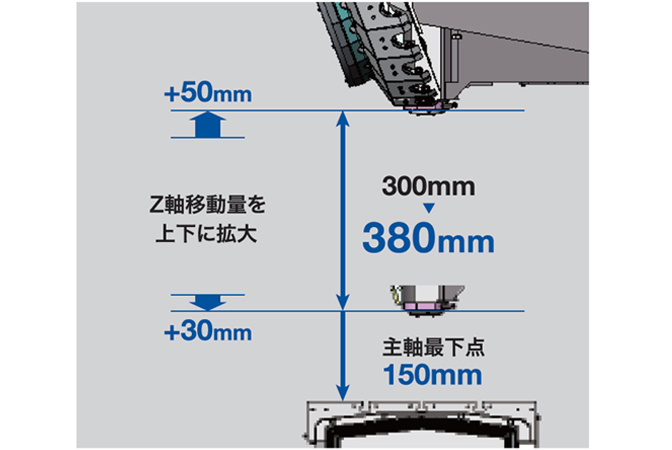

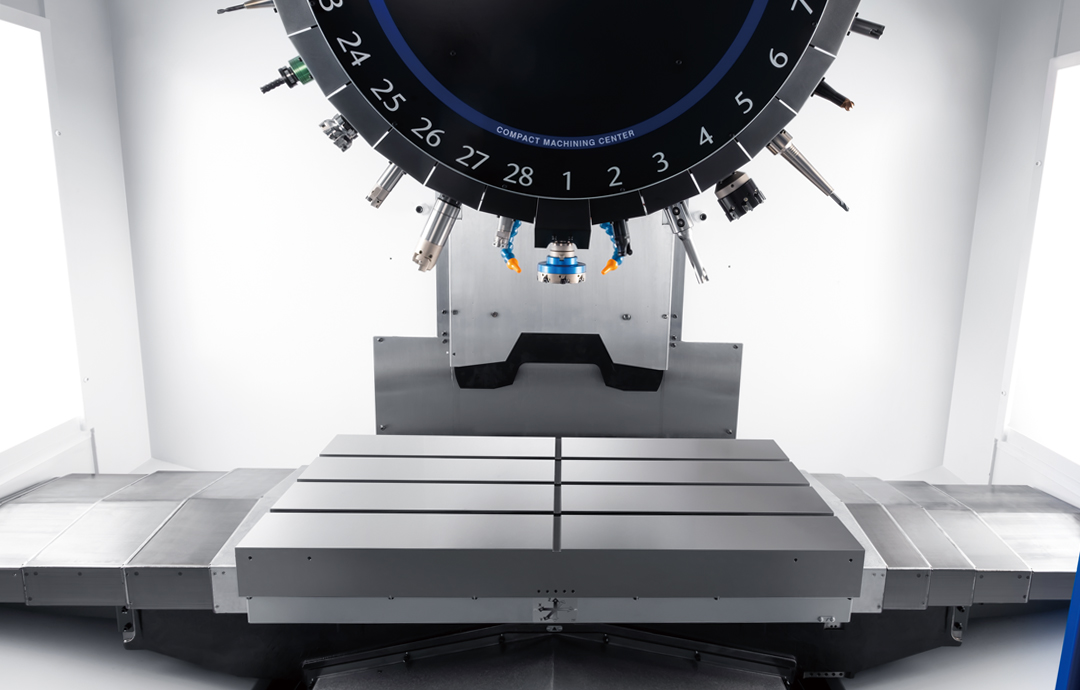

28本マガジン、積載質量最大500kg、Z軸移動量拡大
大型ワークから多品種少量への対応力の更なる向上

加工エリア
生産性

高生産性の飽くなき追求
機電一体開発の最適化制御によるムダ削減

生産性

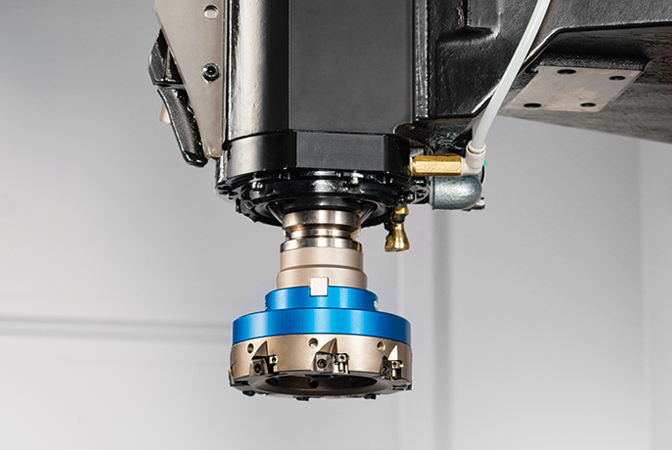

加工能力

高効率主軸モータと高剛性機械構造により幅広い加工に対応

加工能力
操作性

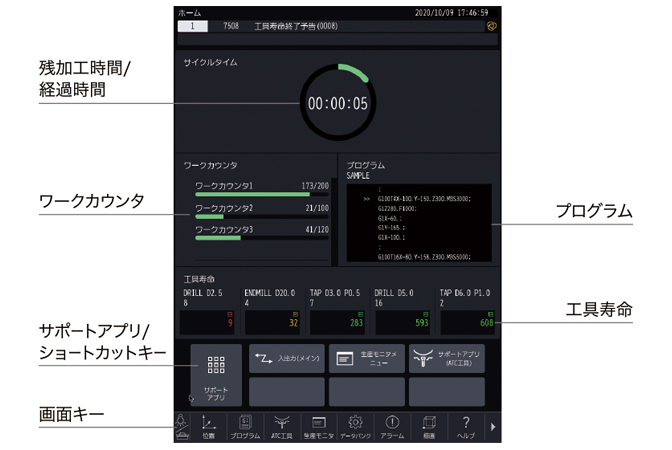

使いやすさを追求した新開発「CNC-D00」制御装置搭載
段取り作業をしやすい接近性も実現

操作性

スペック

機種 W1000Xd2
主軸最高回転速度 (min-1) 12,000
オプション：10,000高トルク、16,000
移動量 (X、Y、Z) (mm) X:1,000 Y:500 Z:380
工具収納本数 (本) 14/21/28
早送り速度 (X、Y、Z) (m/min) X:50 Y:50 Z:56
所要床面の大きさ (mm) 2,410×2,233
BT二面拘束仕様 (BIG-PLUS) オプション
クーラントスルースピンドル (CTS) オプション

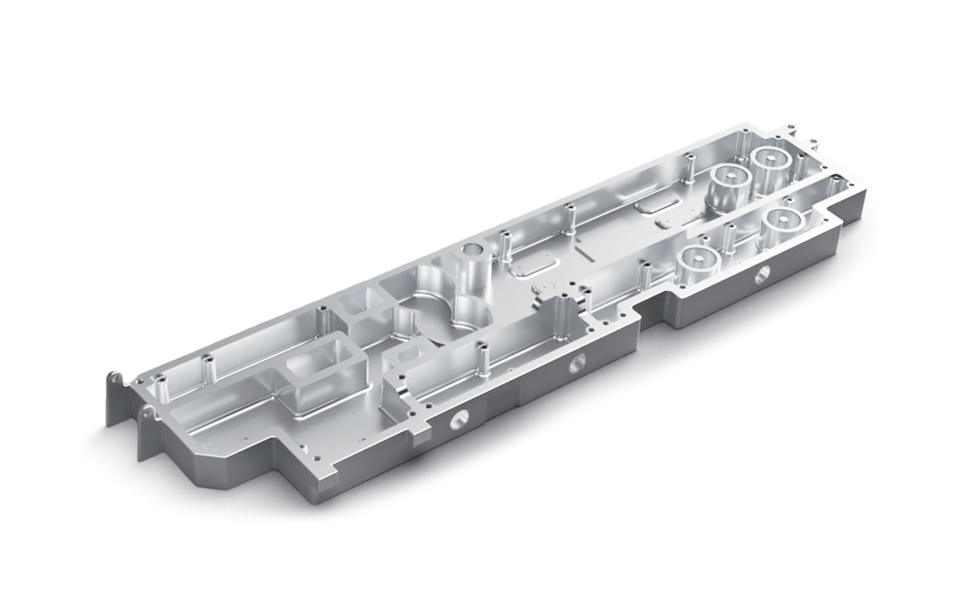

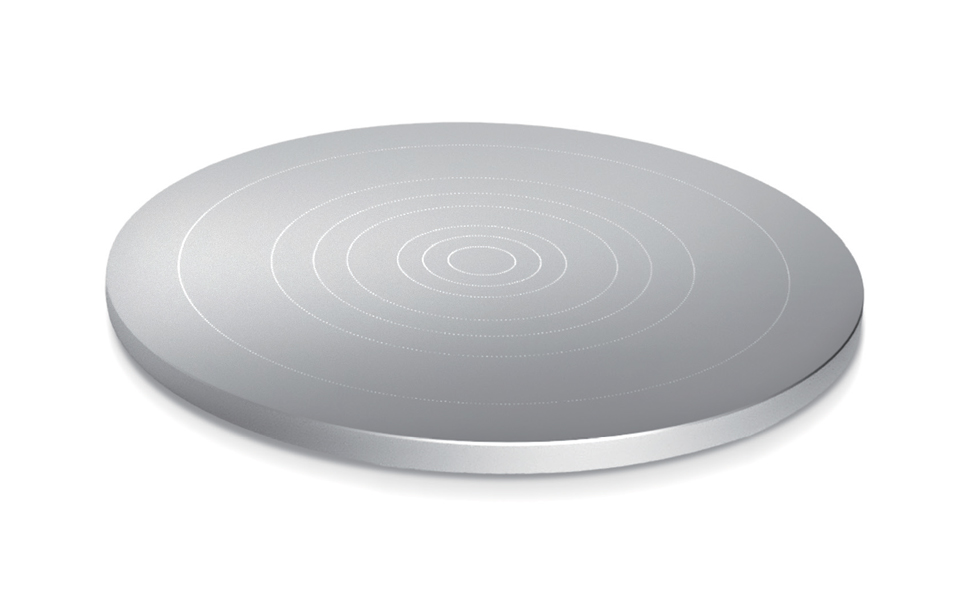

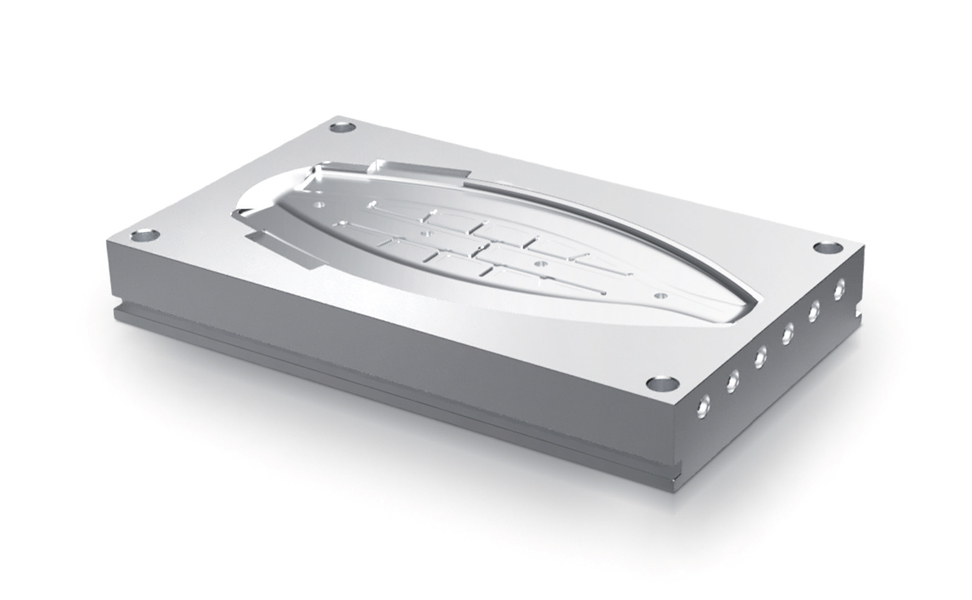

加工例

自動車部品をはじめ、従来の主軸30番マシンでは加工ができなかった大型部品の加工が可能です。
