SPEEDIO(スピーディオ)

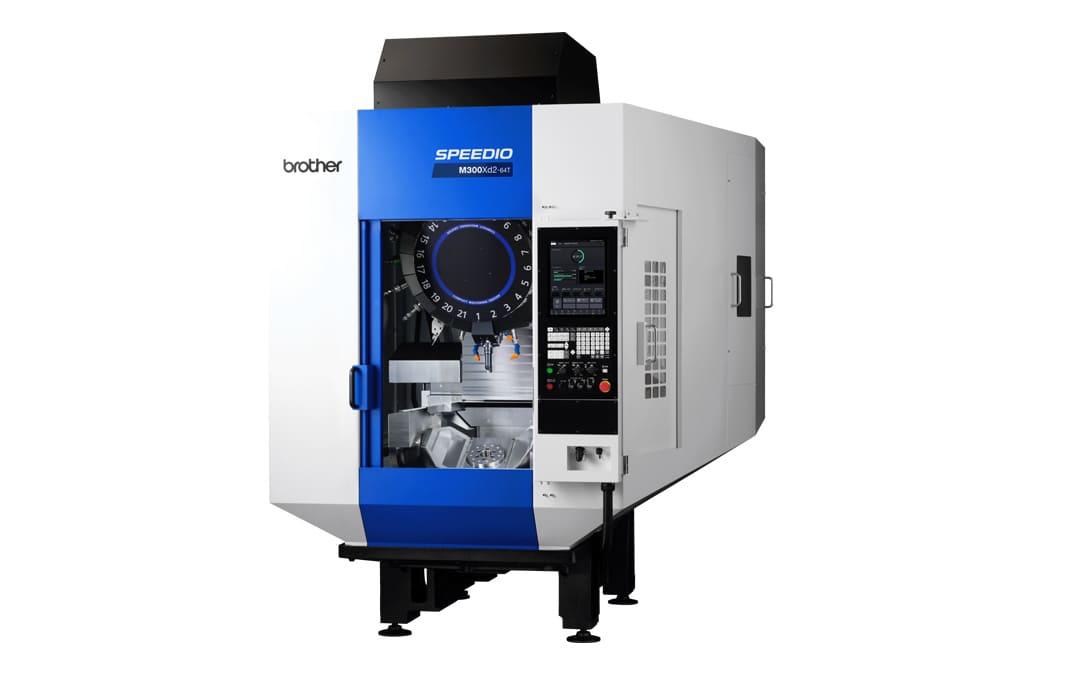

M300Xd2-64T

M300Xd2-64T
  • M300Xd2-64T

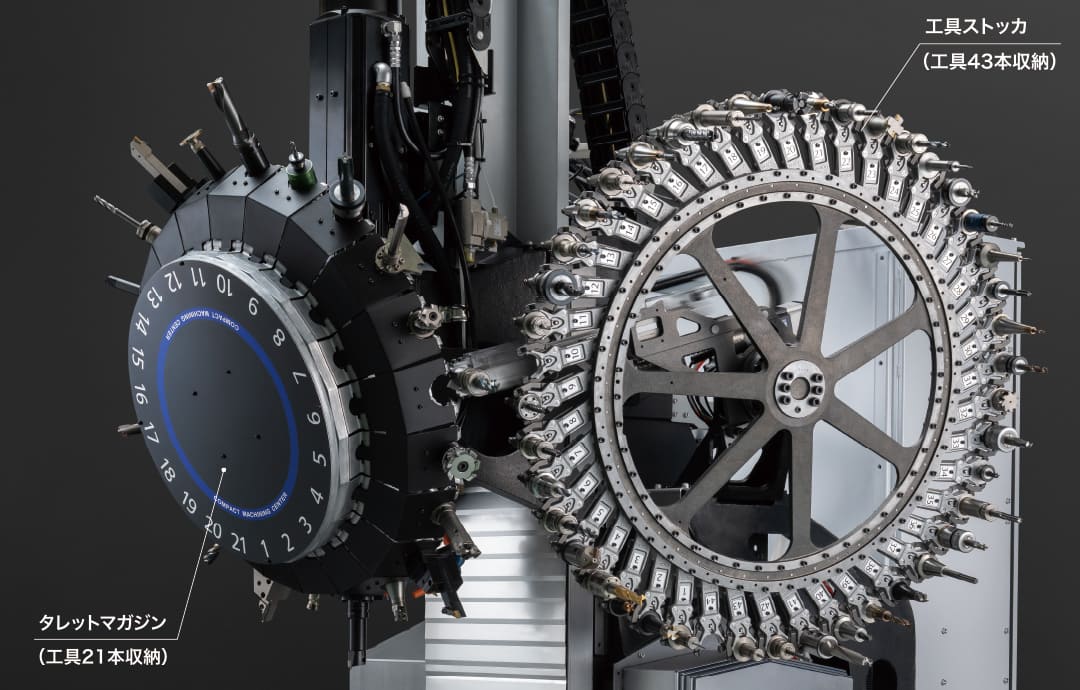

  • 64本マガジン
  • M300Xd2-64T

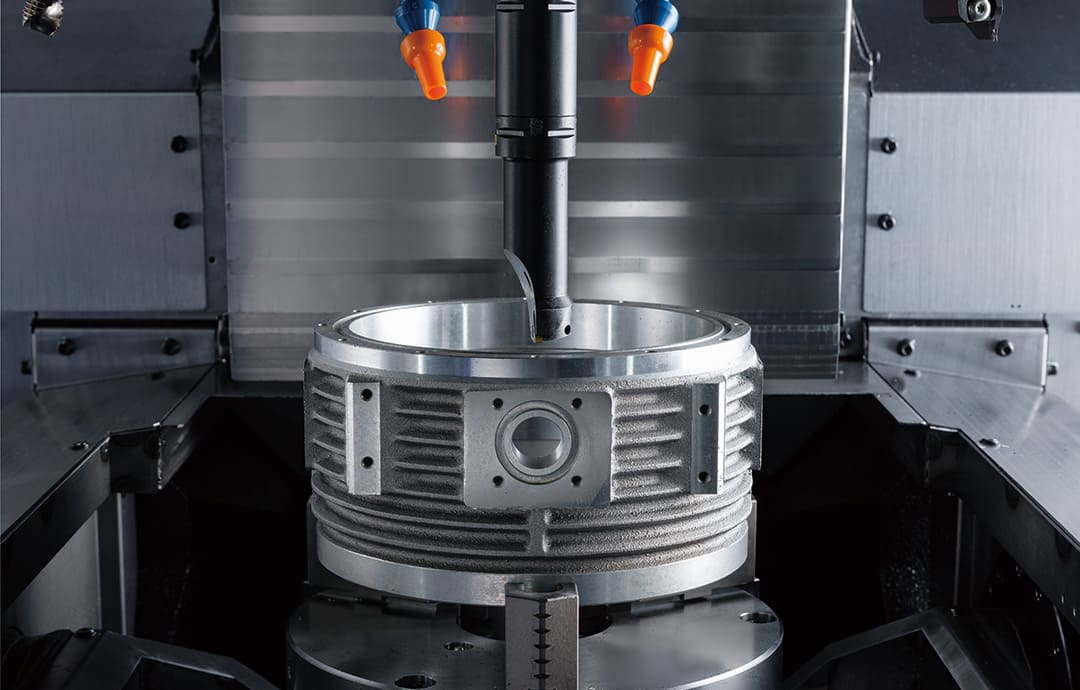

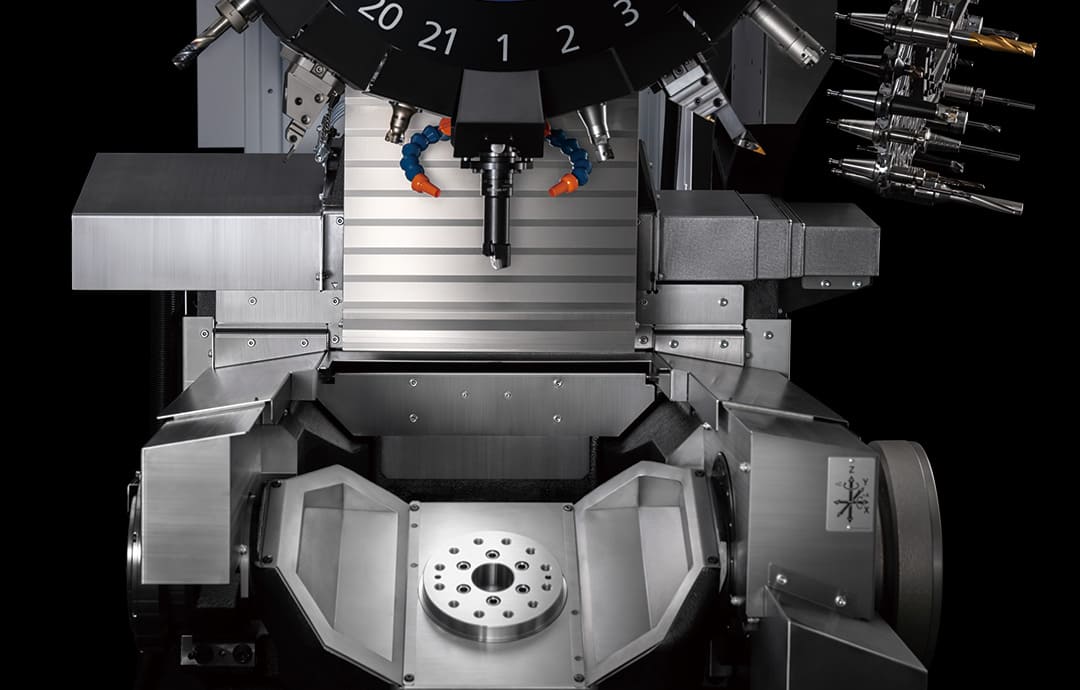

  • 広い加工エリア

［立形30番複合加工機］

多品種小ロット生産の効率アップを実現
ワンチャッキングで旋削加工とマシニング加工を
可能にする複合加工機の64本マガジンモデル

製品のポイント

多品種小ロット

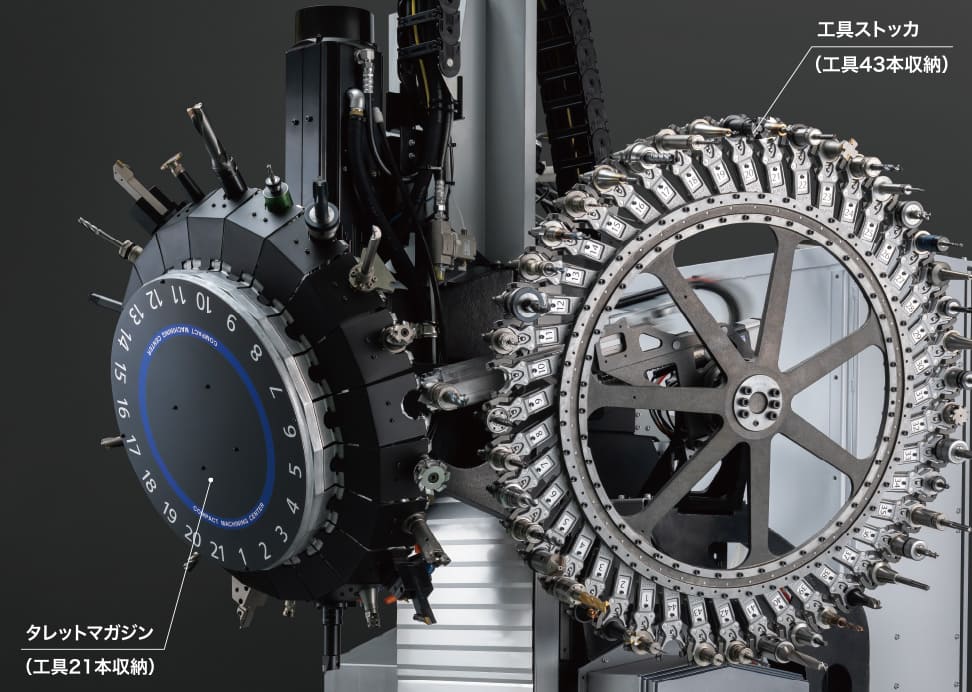

新開発64本マガジン搭載
旋削加工含む多品種小ロットワークの生産効率向上

多品種小ロット

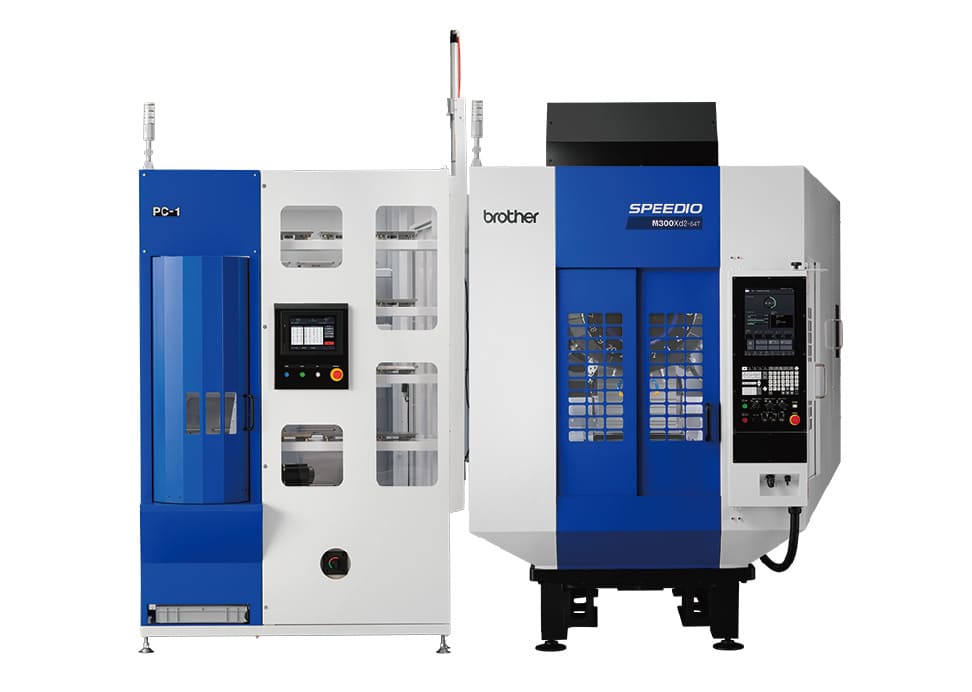

パレットチェンジャーPC1
パレットチェンジャーとの組み合わせにより、
無駄のない段取り替えで生産効率向上

パレットチェンジャーPC1

スペック

機種 M300Xd2-64T
主軸最高回転数 (min-1) 12,000
10,000高トルク (オプション)
20,000 (オプション)
27,000 (オプション)
旋削主軸最高回転数 (min-1) C軸標準：2,000
C軸高トルク：1,500
移動量 (X、Y、Z) (mm) X：300 Y：440 Z：380
移動量 (A、C) (度) A：-30～120、C：360
工具本数 (本) 64
早送り速度 (X、Y、Z) (m/min) X：50 Y：50 Z：50
割り出し速度 (A、C) (min-1) C軸標準：A：60 C：200
C軸高トルク：A：50 C：200
所要床面の大きさ (mm) 64本マガジン：1,935×2,731
BT二面拘束仕様 (BIG-PLUS) オプション
クーラントスルースピンドル (CTS) オプション

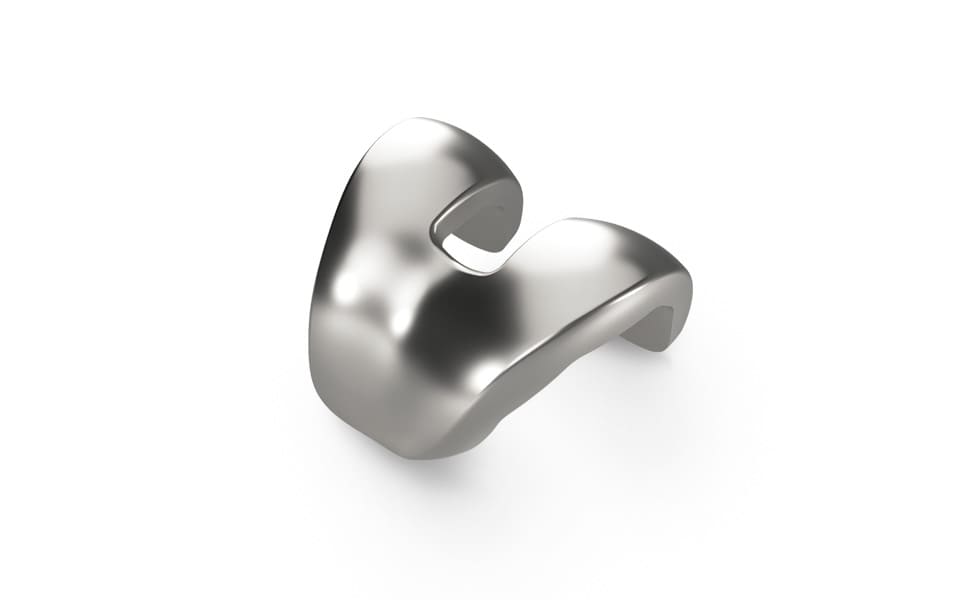

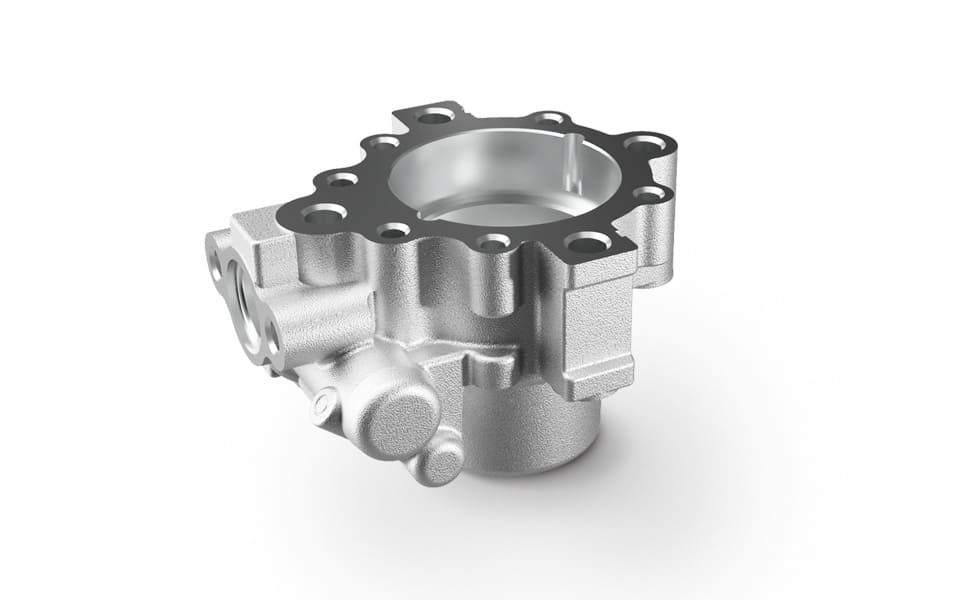

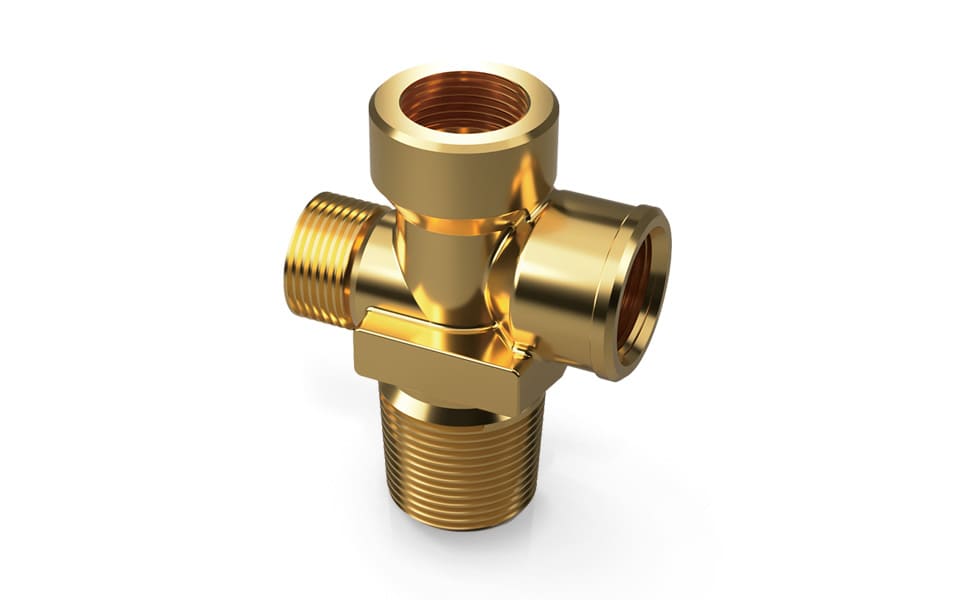

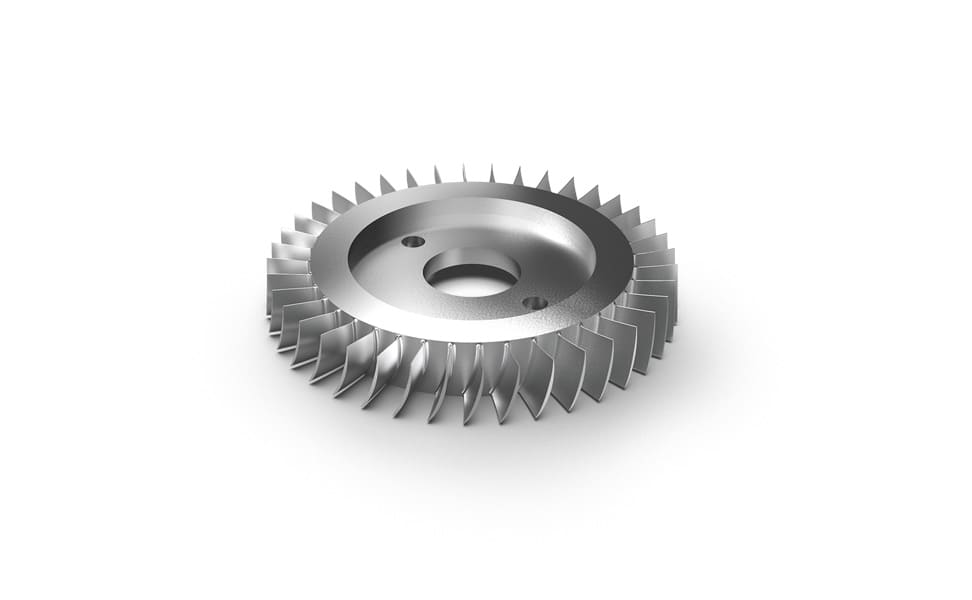

加工例

旋削加工とマシニング加工の工程集約がかつてないほどお客様の生産性を高めます。
さらに同時5軸機能や主軸／旋削主軸同期制御により、幅広い加工に対応します。

加工例一覧

導入事例

ブラザーソリューションを導入いただいたお客様の、導入背景や選択の理由、成果をご紹介します。
