SPEEDIO(スピーディオ)

M300Xd2

M300Xd2
  • M300Xd2

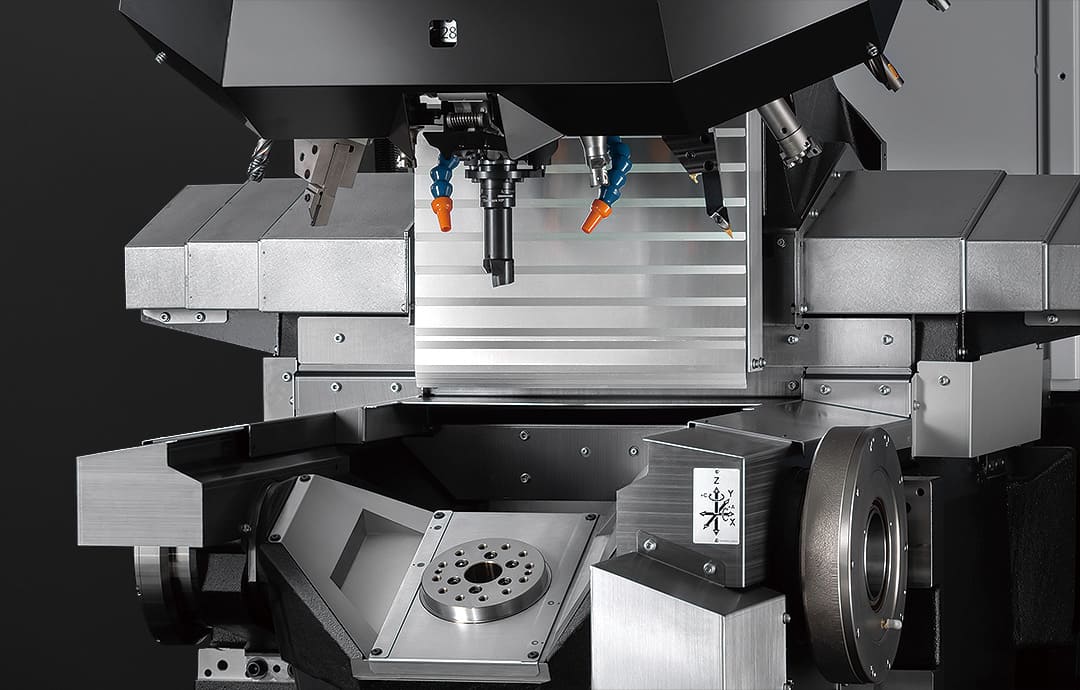

  • 複合加工機
  • 広い加工エリア

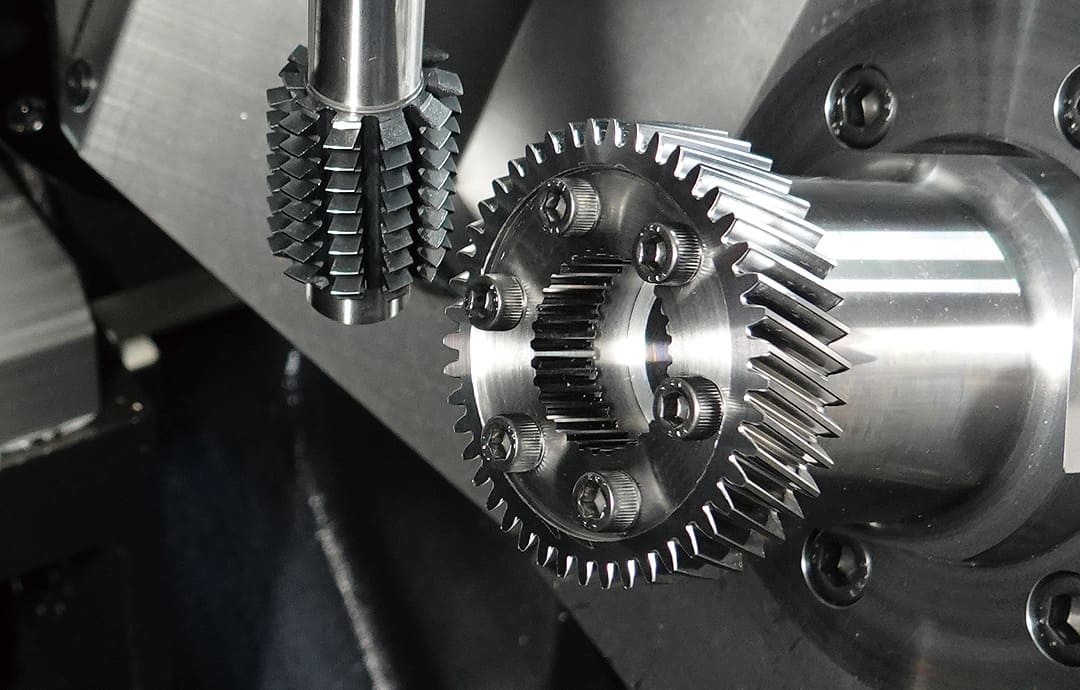

  • ホブ加工

［立形30番複合加工機］

工程集約を省スペースで実現
ワンチャッキングで旋削加工とマシニング加工を
可能にする複合加工機

製品のポイント

量産型複合加工機
複合加工から多面加工まで

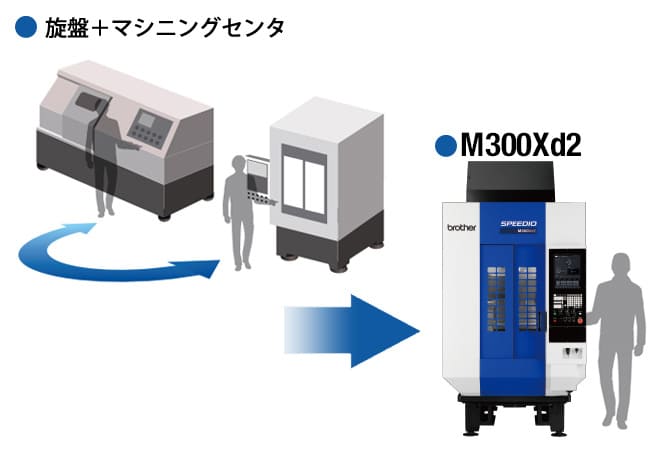

量産型複合加工機による工程集約

量産型複合加工機
加工エリア

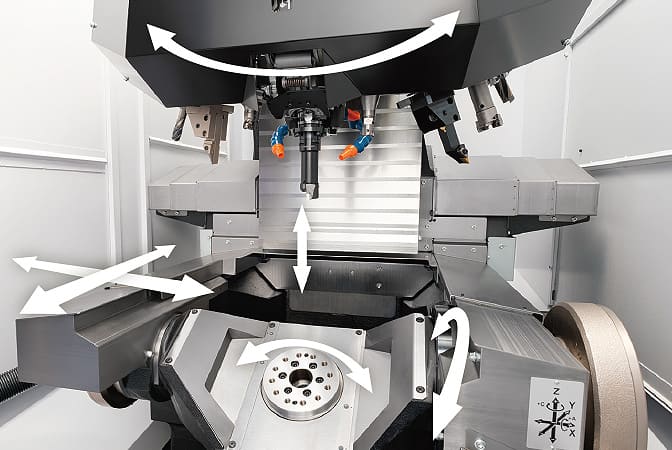

広い加工エリアと省スペースの実現
工具接近性の向上や低床仕様などにより
幅広い加工に対応

加工エリア
加工能力

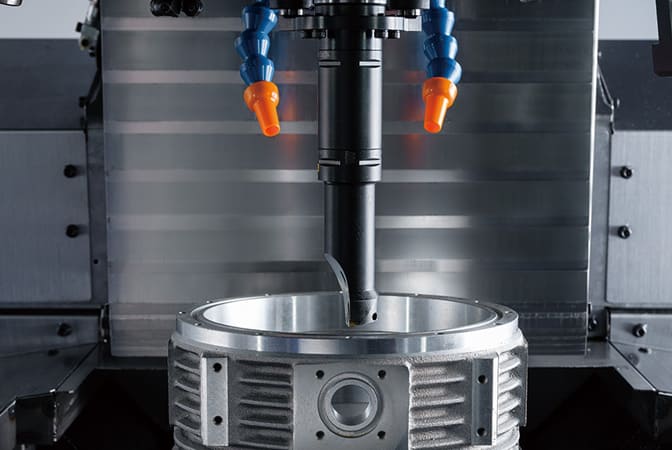

マシニング加工から旋削加工まで高い加工能力を発揮

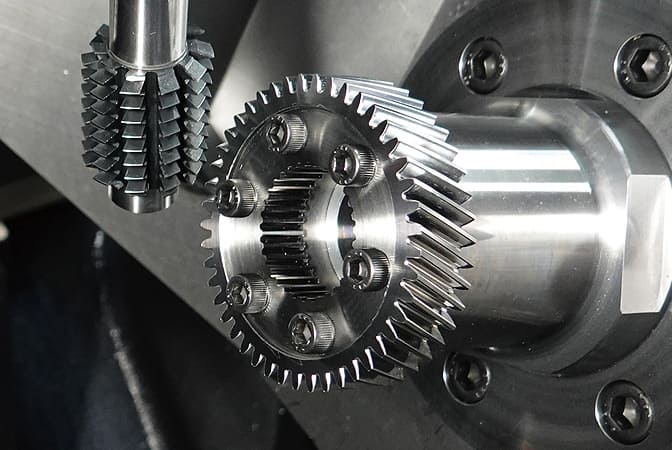

同時5軸加工や歯車加工にも対応
様々な加工をこの1台で実現

加工能力
生産性・信頼性
機電一体開発による生産性の飽くなき追求
高生産性を維持する信頼性
切粉排出性を大幅向上

生産性・信頼性

スペック

機種 M300Xd2
主軸最高回転数 (min-1) 12,000
10,000高トルク (オプション)
20,000 (オプション)
27,000 (オプション)
旋削主軸最高回転数 (min-1) C軸標準：2,000
C軸高トルク：1,500
移動量 (X、Y、Z) (mm) X：300 Y：440 Z：380
移動量 (A、C) (度) A：-30～120、C：360
工具本数 (本) 21／28
早送り速度 (X、Y、Z) (m/min) X：50 Y：50 Z：50
割り出し速度 (A、C) (min-1) C軸標準：A：60 C：200
C軸高トルク：A：50 C：200
所要床面の大きさ (mm) 21本マガジン：1,590×2,697
28本マガジン：1,300×2,667
BT二面拘束仕様 (BIG-PLUS) オプション
クーラントスルースピンドル (CTS) オプション

加工例

旋削加工とマシニング加工の工程集約がかつてないほどお客様の生産性を高めます。
さらに同時5軸機能や主軸／旋削主軸同期制御により、幅広い加工に対応します。
