SPEEDIO(スピーディオ)

R450Xd1 / R650Xd1 基本機能

R450Xd1 / R650Xd1
  • R450Xd1 / R650Xd1
  • QTテーブル
  • 28本マガジン
  • 40本マガジン

リフトアップしないブラザー独自のパレットチャンジャー「QTテーブル」、
新開発CNCと最大40本収納のツールマガジンにより、あらゆる現場の生産性を向上します

QTテーブル

ワーク交換時間のムダ省くQTテーブルによる高生産性の実現

ブラザー独自の高速2面パレットチャンジャ―「QTテーブル」
広い治具エリアと高信頼性を兼ね備え、ノンストップ加工により高生産性を実現します。

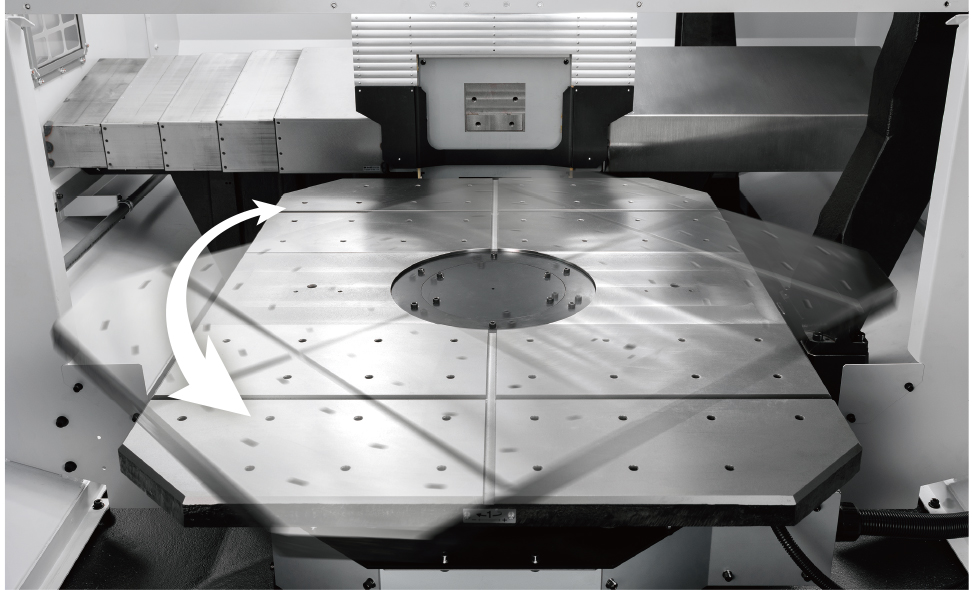

高速パレット交換

QT(Quick Turn)テーブルは、ターンテーブル方式の高速2面パレットチェンジャーです。加減速制御の最適化により、従来よりもさらにパレット交換の高速化を実現しています。

パレット交換時間
  • R450Xd1: 2.9 s
    R650Xd1: 3.4 s
  • 2.7 s
    3.1 s

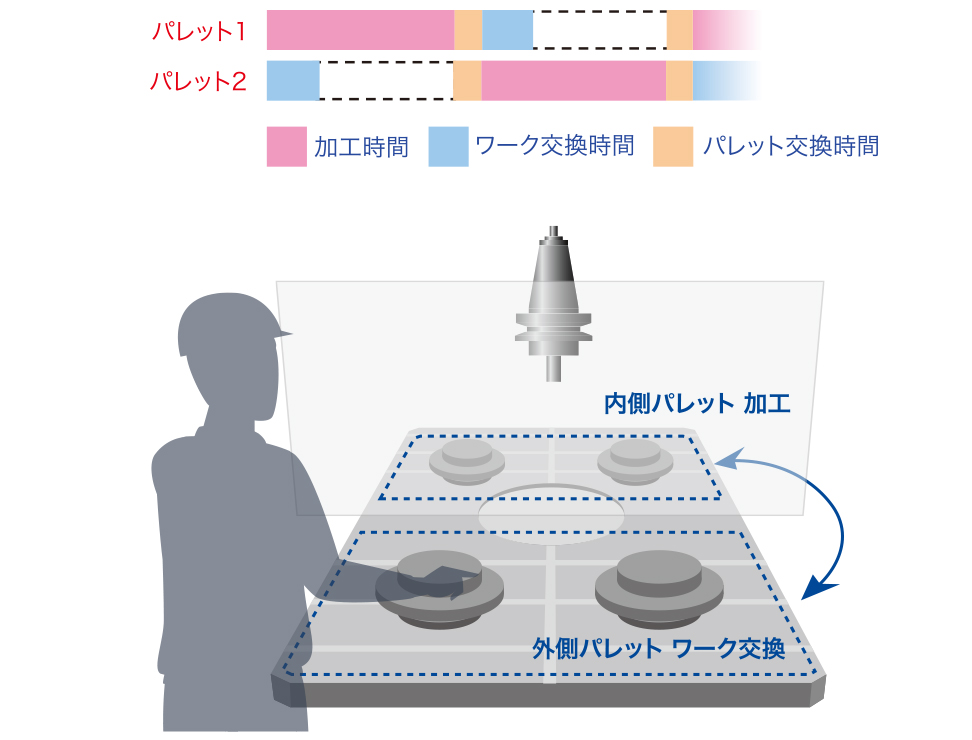

ノンストップ加工

片面パレットで加工中に、もう一方のパレットでワーク交換ができます。ワーク交換のムダを省き、機械が止まらないノンストップ加工を可能にします。

広い治具エリア

パレットの旋回径内であればテーブル外でも治具搭載ができます。治具高さをアップさせる低床テーブル仕様、治具広さをアップさせる旋回径拡大仕様などのオプションにより、治具エリアをさらに拡大できます。

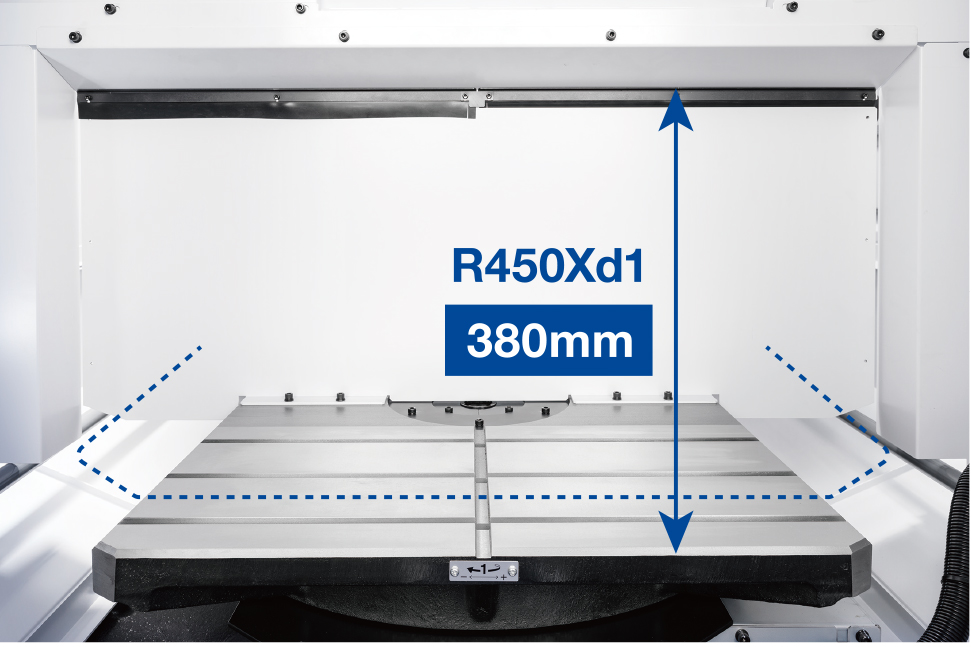

最大治具高さ
  • R450Xd1:  350
    R650Xd1:  420
  • 380
    450

生産性

豊富なバリエーションを持つマガジン
機電一体開発による圧倒的な高生産性

新開発の28本マガジンをはじめ、
SPEEDIO最大工具本数の40本マガジンを搭載し、様々な加工に対応します。
同時動作や工具交換動作の高速化・最適化など
機電一体開発の強みを生かした圧倒的な高生産性を実現しています。

28本マガジン

高速工具交換を継承したコンパクトなタレット式28本マガジンを新開発。
加工対象部品の拡大と、工程集約の促進を実現します。

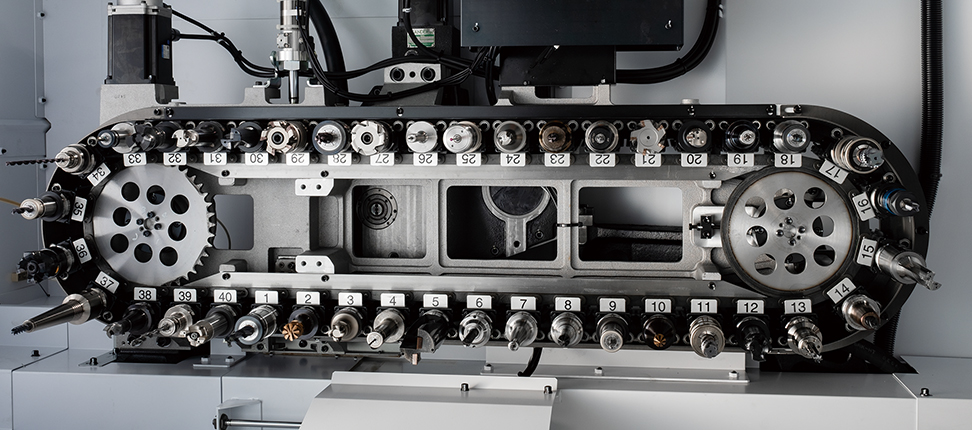

40本マガジン(R650Xd1)

14本/22本/28本に加え、40本マガジンを搭載。2面パレットを生かした
工程集約を推進し生産性向上に貢献します。

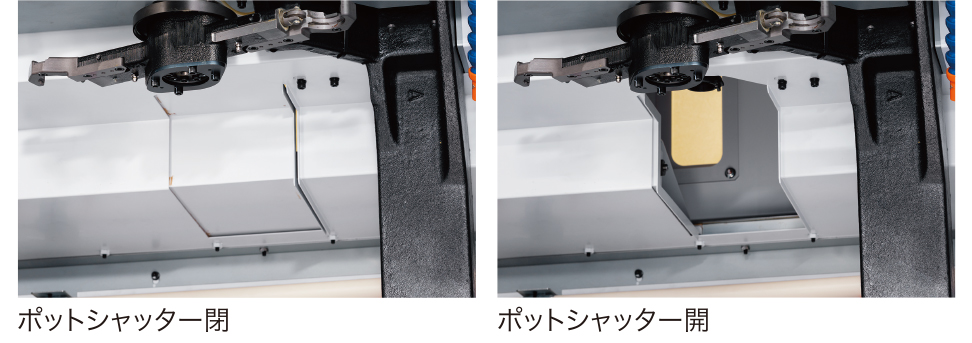

40本マガジンは、加工室と工具室をシャッター式の扉で分離しています。
マガジン内の切粉侵入を防ぎます。

同時動作

工具交換と同時にQTテーブルの旋回、XY軸・付加軸の位置決めを行う
同時動作制御を搭載しています。パレット交換時間もムダにしません。

加工能力

高速・高能率加工から重切削加工まで幅広い切削力を発揮

専用設計による高い機械剛性と
高いトルクを特長とする主軸モータのラインナップ、
広い領域にわたり安定加工と高い加工能力を実現します。

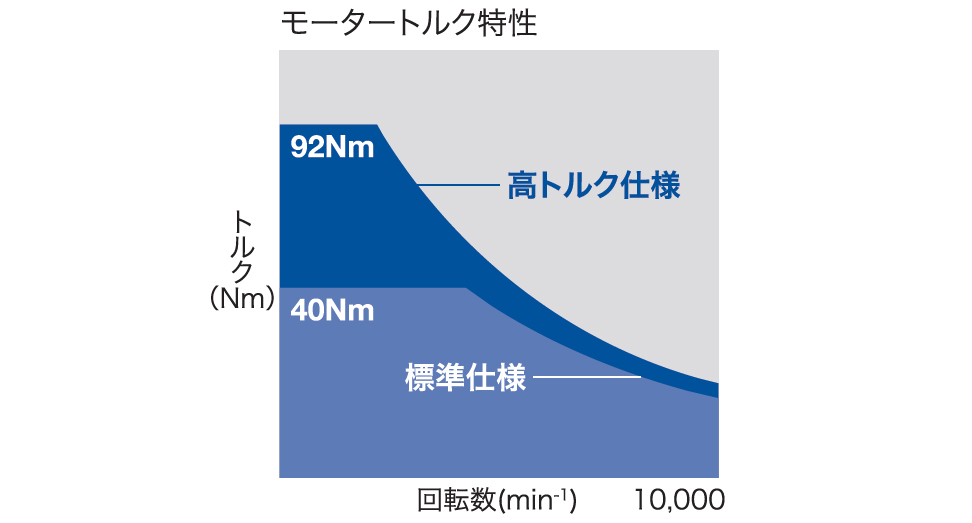

重切削から高速・高能率加工まで

中高速トルクが高い主軸モータにより高速・高能率加工を実現します。さらに高トルク仕様(オプション)は、低速回転域トルクを大幅に向上させ、
鉄の重切削にも威力を発揮します。

10,000min-1 高トルク仕様(オプション)

最大トルク(瞬時) 92Nm
最大出力 26.2kW

10,000min-1 標準仕様

最大トルク 40Nm
最大出力 18.9kW

高速・高精度な三次元加工

高応答サーボに加え、サーボ系の処理速度や分解能を大幅に向上させています。先読みブロック数の大幅アップ、滑らか経路補正機能の面品位向上など、独自の三次元加工制御の高性能化により、高速かつ高精度な三次元加工を実現しています。

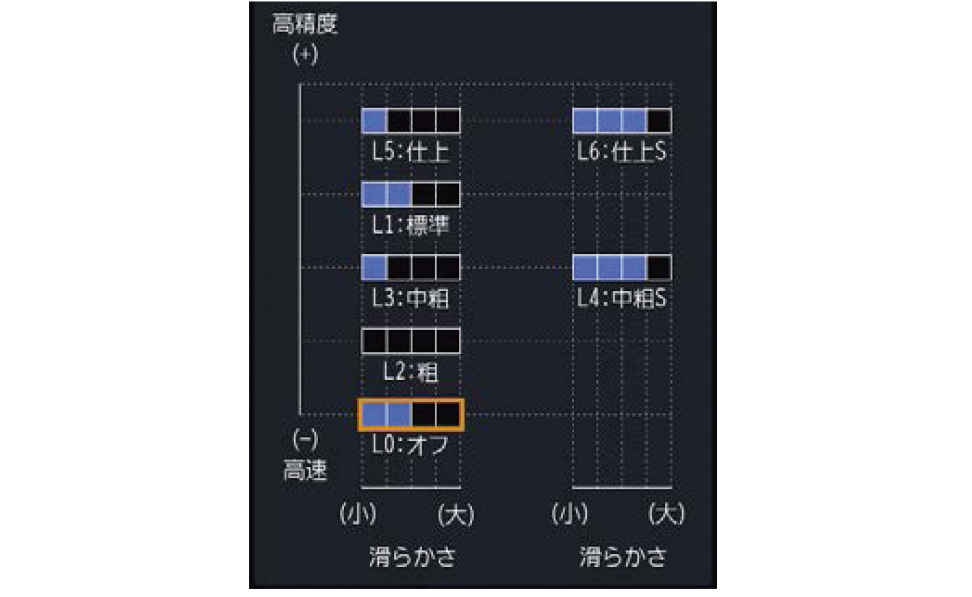

高精度モード簡単設定
加工精度・面品位のパラメータを簡単な操作で調整でき、高品位な加工を簡単に実現

高精度モードBI  先読み160ブロック
高精度モードBII (オプション)  先読み1000ブロック

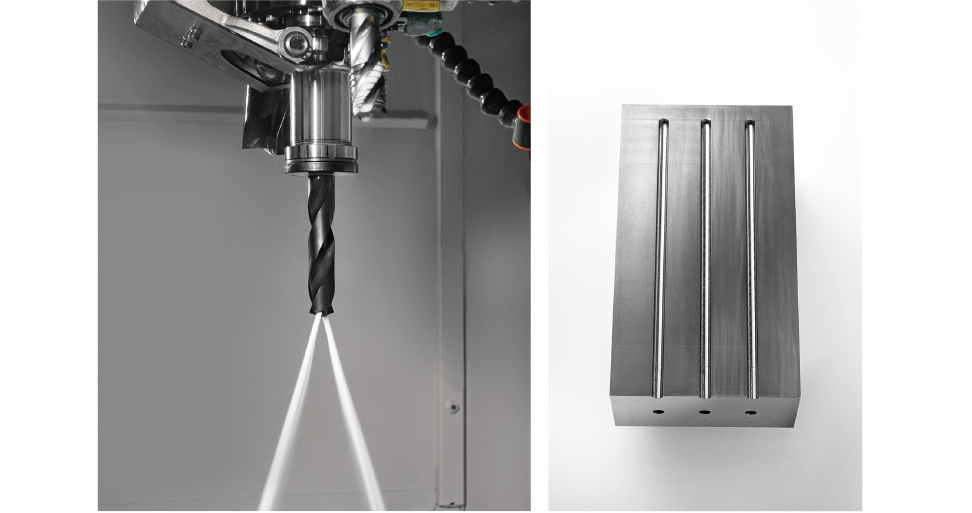

7MPa高圧クーラントスルースピンドル (CTS) 対応可能 (オプション)

クーラントスルースピンドル(CTS)は耐圧3MPaと7MPaからオプションで選択可能。高速穴明けや深穴加工に威力を発揮します。

NC装置

新開発「NC-D00制御装置」搭載
タッチパネル式15インチ液晶で使いやすさを追求

新たなアプリ機能と縦置きタッチパネル式画面により直感的操作を実現。
段取りや加工における関連機能を集約して効率的に操作、生産、稼働の状況を視覚的に表示してスピーディーに把握、段取り、加工調整、生産、復旧の各プロセスで、無駄のない作業を進めることができ、作業効率・稼働率アップに貢献します。

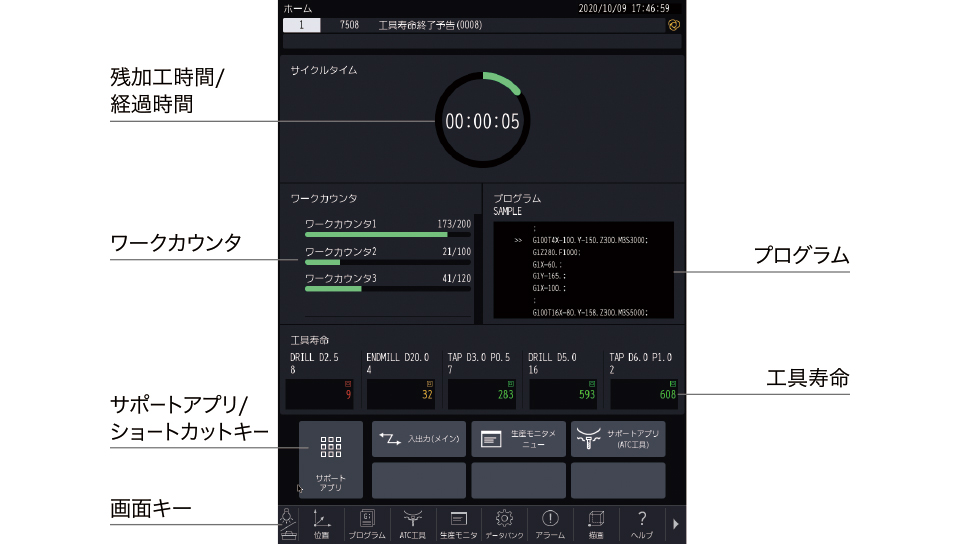

ホーム画面

ワークカウンタや工具寿命など生産に必要な情報を一元化。さらにショートカットキーにより頻度の高い画面にワンタッチで遷移します。

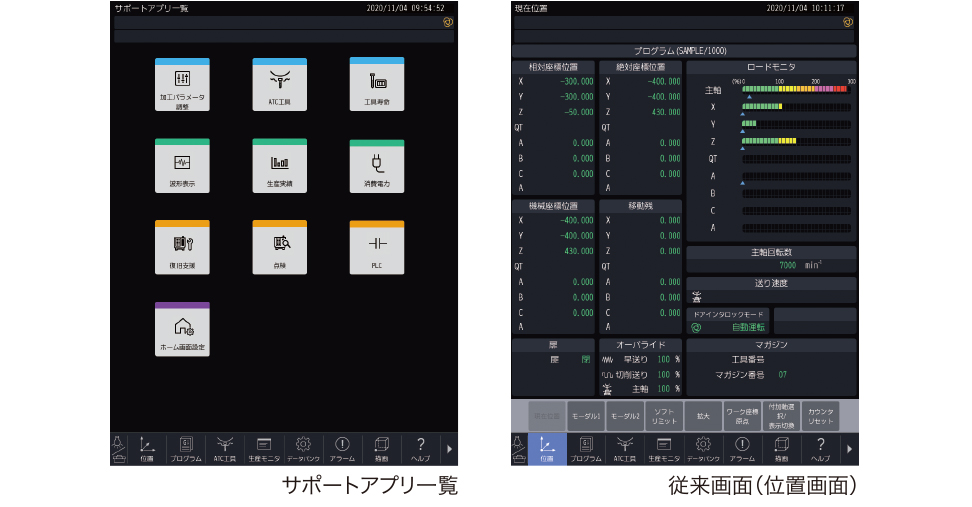

新ユーザーインターフェース

関連機能を集約、視覚的な表示により操作性、視認性を向上させたサポートアプリを新設、電卓、メモ帳やファイルビューアなど便利機能を搭載、従来画面での操作もタッチパネルで容易に、使い勝手が大幅に向上しています。
