SPEEDIO(スピーディオ)

R650X2

R650X2
  • R650X2
  • R650X2
  • R650X2
  • R650X2

大型治具搭載可能なパレットチェンジャー機
さらに搭載工具40本仕様もラインナップ

製品のポイント

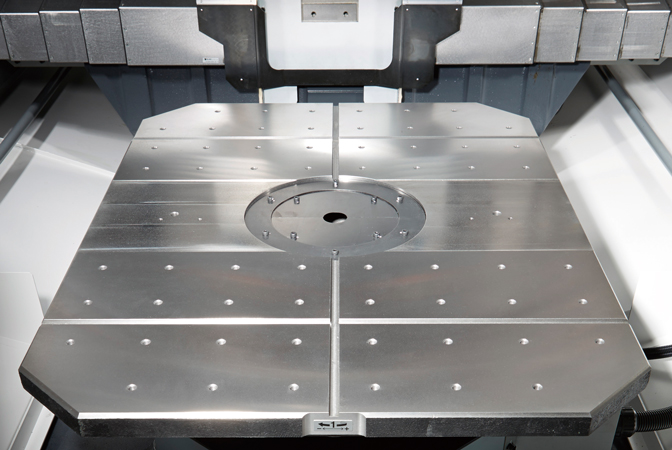

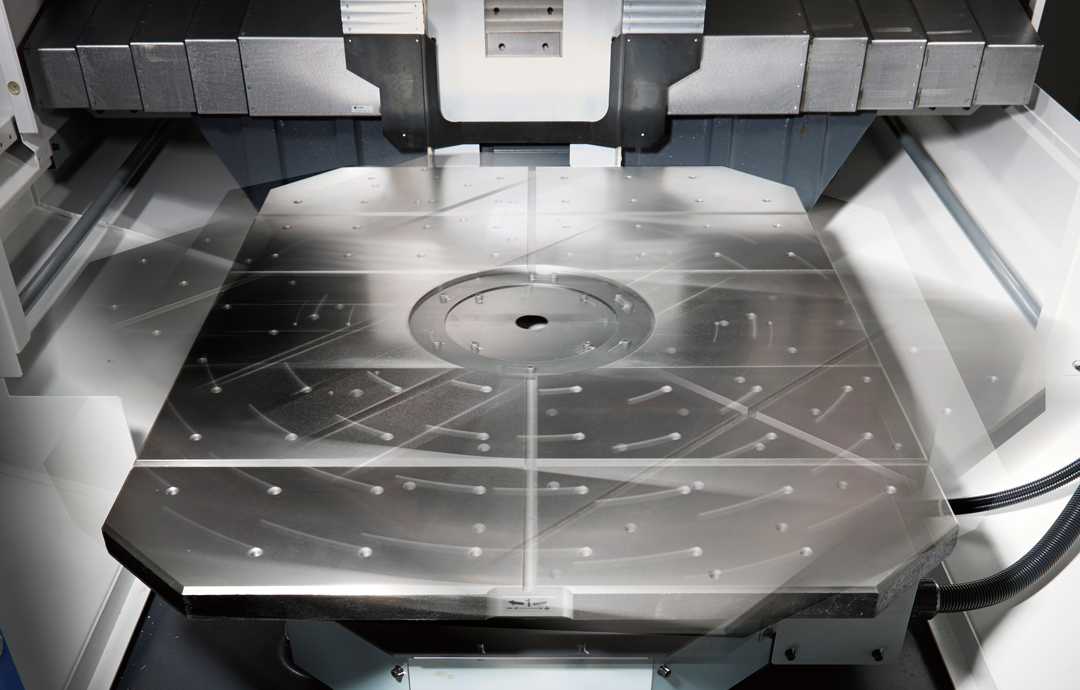

高速2面パレットチェンジャーQTテーブル

QT(Quick Turn)テーブルはブラザー独自のターンテーブル方式の高速2面パレットチェンジャーです。リフトアップ しない高速パレット交換と、密閉構造による高信頼性を実現しています。

高速2面パレットチェンジャーQTテーブル

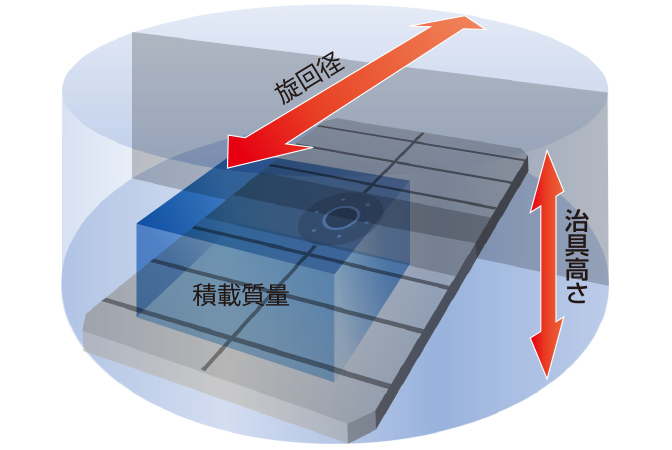

加工エリア

ブラザー独自のパレットチェンジャー技術を生かし、従来のパレットチェンジャー標準搭載の30番マシンにはない大きな移動量と治具エリアを実現しています。

加工エリア

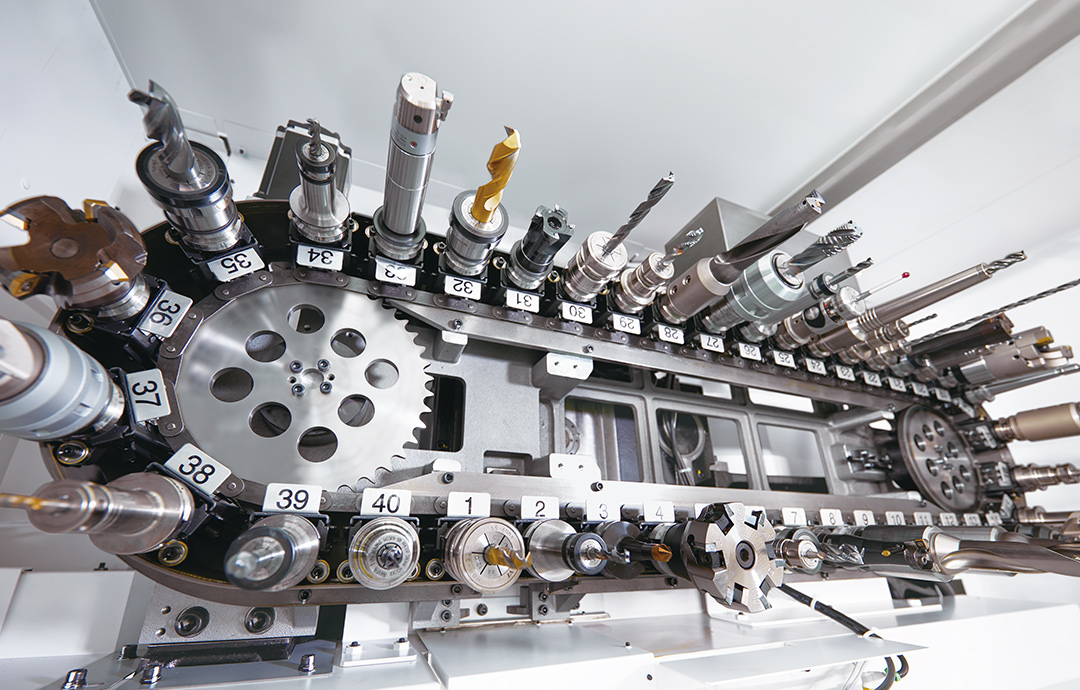

40本ツールマガジン搭載

14本、22本に加え、40本マガジンを搭載。2面パレットチェンジャーを生かした工程集約を推進し、生産性向上に貢献します。

40本ツールマガジン搭載

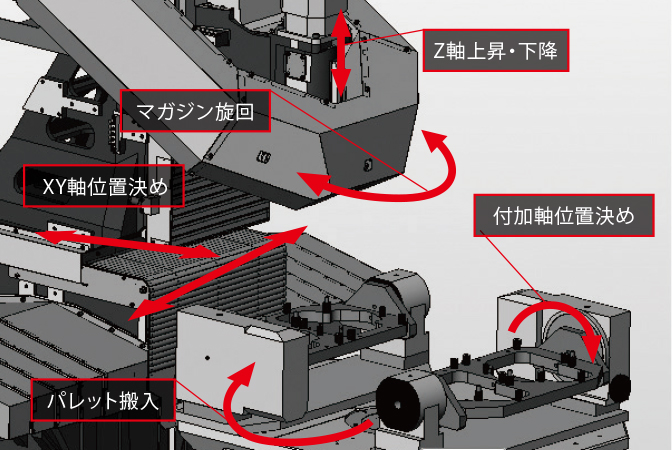

高い生産性

高速・高加速化の追求とムダ動作、ムダ時間を排除した最適化制御により、機械の性能を最大限に引き出し高い生産性を発揮します。

高い生産性

スペック

機種 R650X2
主軸最高回転速度 10,000min-1 10,000min-1高トルク(オプション)
16,000min-1(オプション)
移動量 14本/22本 X:650mm Y:400mm Z:305mm
40本 X:650mm Y:400mm Z:435mm
工具収納本数 14本/22本/40本
早送り速度 X×Y×Z軸 50m/min×50m/min×50m/min
所要床面の大きさ 14本/22本 1,897mm×3,448mm
40本 2,145mm×3,248mm
BT二面拘束仕様(BIG-PLUS) オプション
クーラントスルースピンドル(CTS) オプション
低床テーブル オプション

加工動画

動画サムネイル

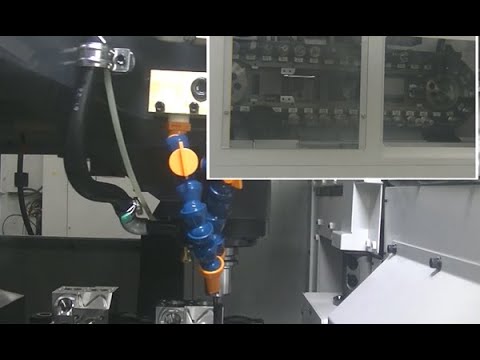

R650X2 40本ツール仕様 ツール交換

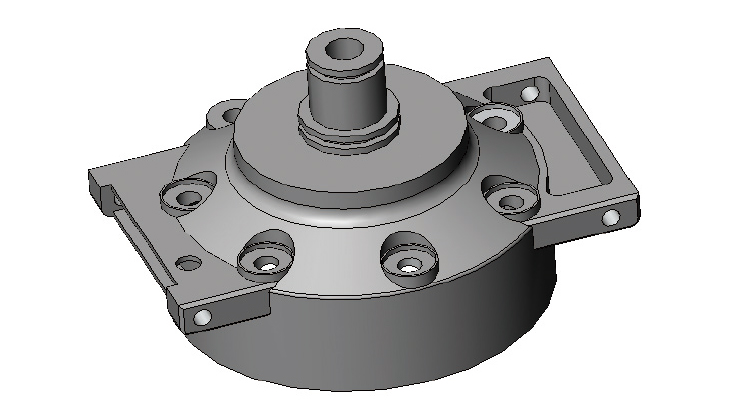

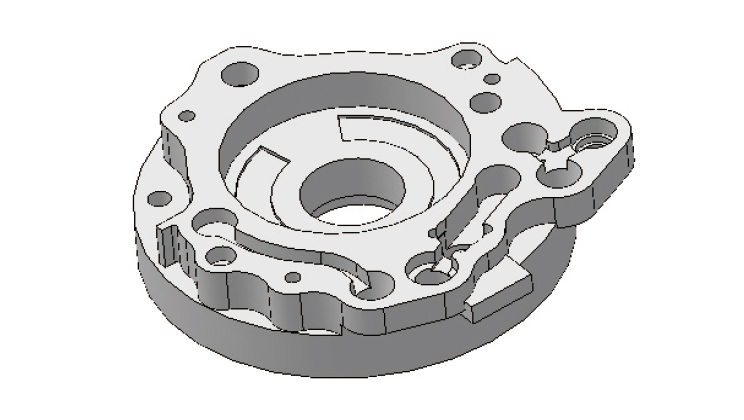

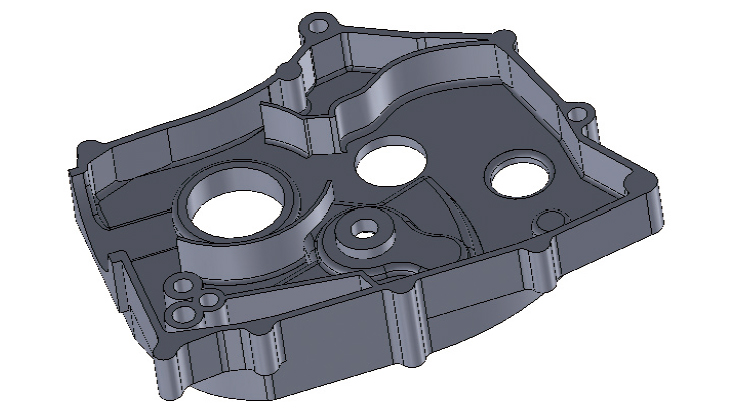

加工例

自動車部品、二輪車部品など、多様な種類の加工に対応しています。
