SPEEDIO(スピーディオ)

S300Xd1 / S500Xd1 / S700Xd1 基本機能

S300Xd1 / S500Xd1 / S700Xd1
  • S300Xd1 / S500Xd1 / S700Xd1
  • S300Xd1 / S500Xd1 / S700Xd1
  • S300Xd1 / S500Xd1 / S700Xd1
  • S300Xd1 / S500Xd1 / S700Xd1

新「CNC-D00」制御搭載により、生産性、使いやすさが向上。
新28本マガジン搭載により、対象ワークが拡大、工程集約を促進

工程集約

28本マガジン誕生
1台でより多くの加工を行い工程集約を促進

新開発28本マガジンを始め、工具や治具の対応力をアップ、
多面加工などの工程集約や対象加工ワークの領域を拡大。
豊富な仕様と併せて、幅広い加工に対応します。

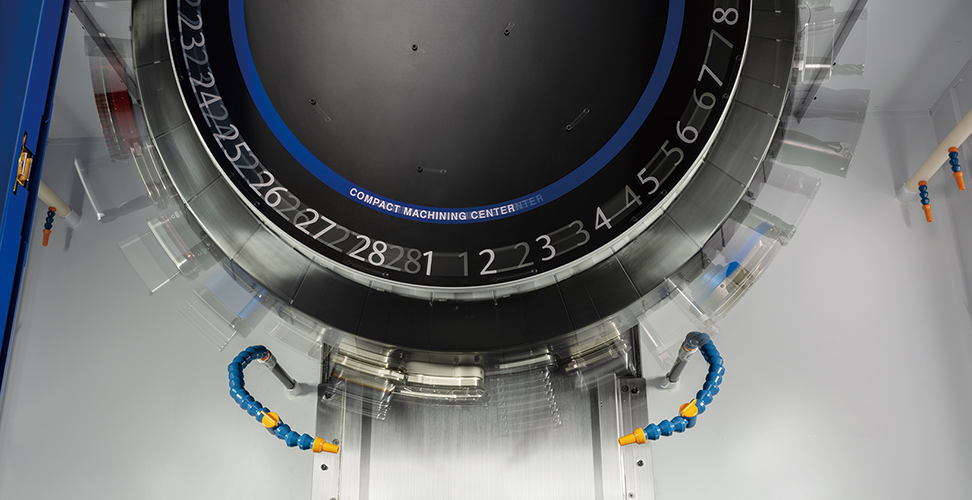

28本マガジン

14本、21本に加え、高速工具交換を継承したコンパクトなドラム式28本
マガジンを新開発。工具最大質量は4kg* に向上。

* パラメータの設定変更が必要です。

工具最大質量  4 kg *

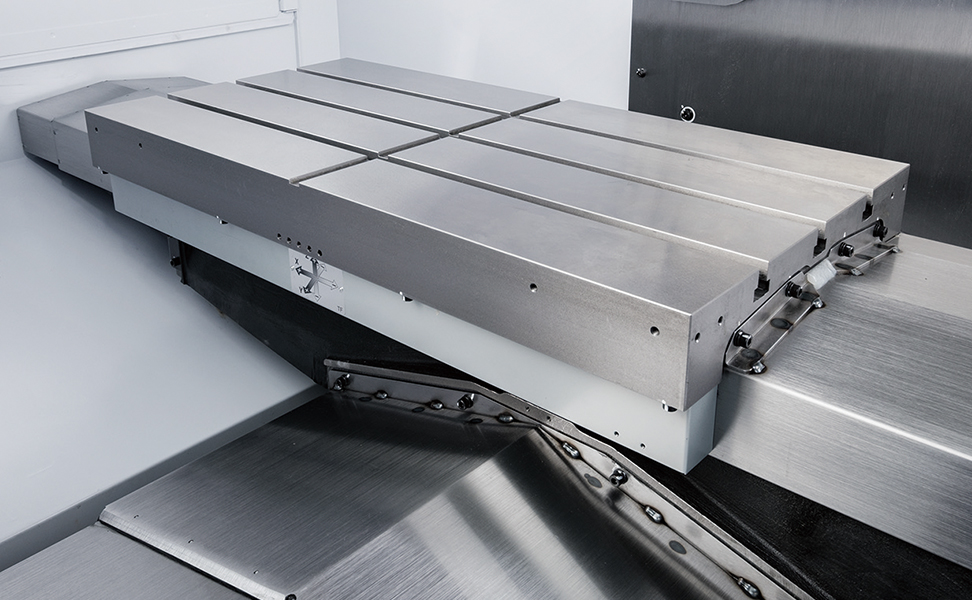

テーブル最大積載質量400kg

テーブルの最大積載質量を400kg*に増大。
治具の選択肢を広げ工程集約を促進します。

*パラメータ調整が必要です。

テーブルサイズ (mm)

S300Xd1/S500Xd1  600 X 400
S700Xd1  800 X 400

生産性

高生産性の飽くなき追求
機電一体開発の最適化制御によりムダを削減

新「CNC-D00」制御装置の最適化制御により加工中のあらゆる動作で極限までムダを排除。
信頼性の高い機械の性能を最大限に引出し、高い生産性を発揮します。

ノンストップATC

主軸の起動/停止、Z軸昇降、マガジン動作の高速化と最適化により、高速工具交換を実現。3kgまでの工具は最短時間で工具交換、4kgまでの重量工具も最小限の時間増大で工具交換が可能。

14/21本マガジン
  • Chip - Chip: 1.3 s
    Tool - Tool: 0.7 s
  • 1.2 s
    0.6 s

28本マガジン

Chip - Chip: 1.3 s
Tool - Tool: 0.7 s

同時動作

工具交換と同時にXY軸・付加軸の位置決めを行うことで、ムダ時間を削減。

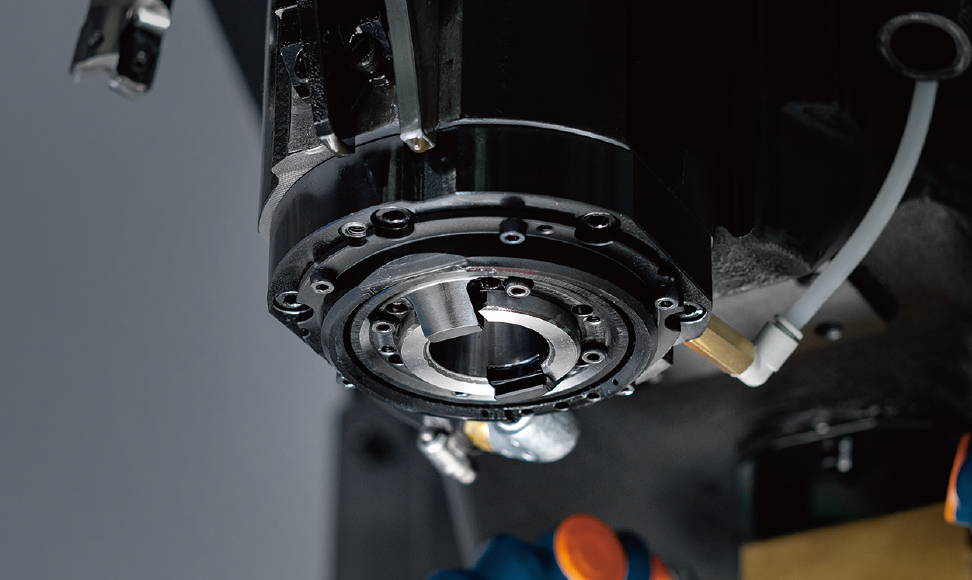

高加減速主軸

低慣性主軸、高加減速主軸モータにより、主軸の起動/停止の高速化を実現。

* 高トルク仕様

主軸起動/停止時間  0.15s 以下 *

加工能力

高剛性機械構造と高効率主軸モータにより幅広い加工に対応

自動車、半導体、精密部品からIT関連機器まで様々な業種に
幅広く対応可能な主軸をラインナップ。処理速度を向上させた
新CNC搭載により三次元加工においても高速・高精度を実現。

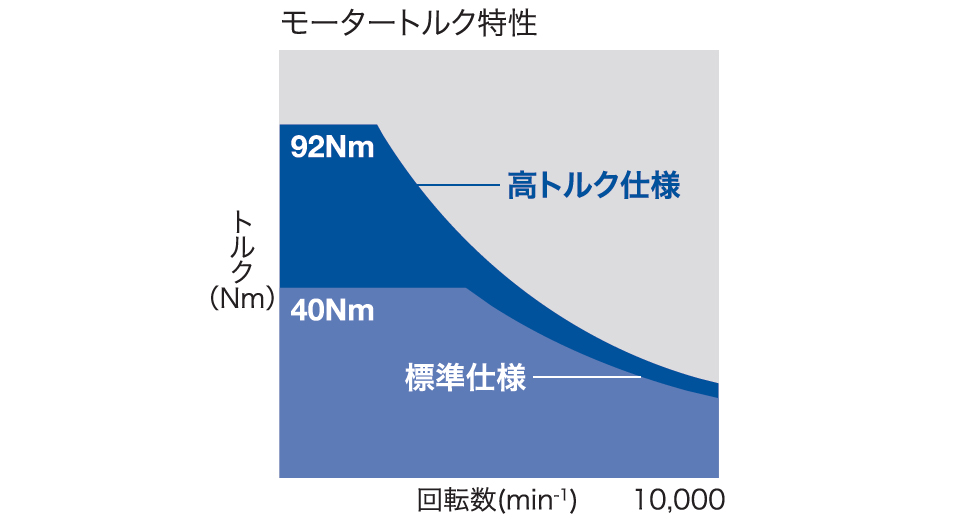

高効率主軸モータによる重切削・高能率加工

中高域トルクが高い主軸モータにより高速・高能率加工を実現します。さらに高トルク仕様(オプション)は、中高域トルクを伸ばすとともに低域トルクを大幅に向上させ、大径穴・大径タップなどの重切削に威力を発揮します。

10,000min-1 高トルク仕様(オプション)

最大トルク(瞬時) 92Nm
最大出力 26.2kW

10,000min-1 標準仕様

最大トルク 40Nm
最大出力 18.9kW

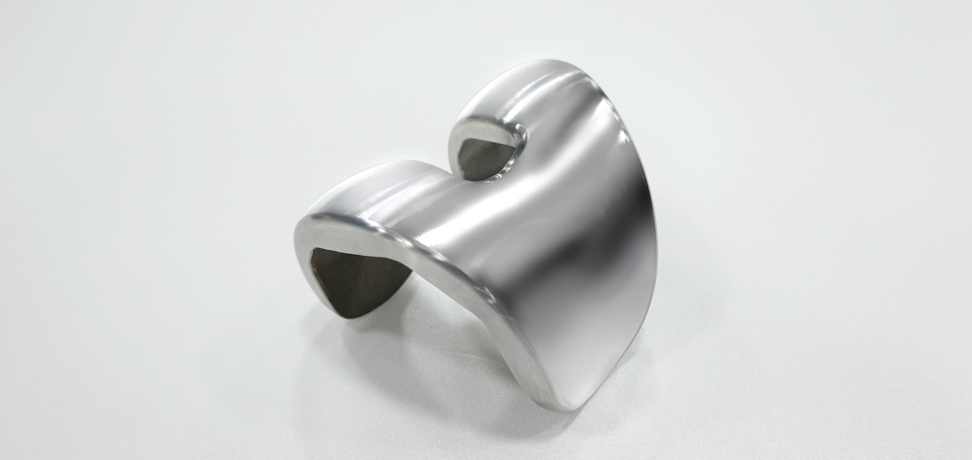

高速主軸と高精度モードによる高速・高精度三次元加工

高応答サーボ制御に加え、サーボ系の処理速度や分解能を大幅に向上させています。先読みブロック数アップ、滑らか経路補正機能の面品位向上など、独自の三次元加工制御の向上により、高速・高精度な形状加工を実現します

高速主軸仕様(オプション)  27,000min-1

高精度モードBI  先読み160ブロック
高精度モードBII (オプション)  先読み1000ブロック

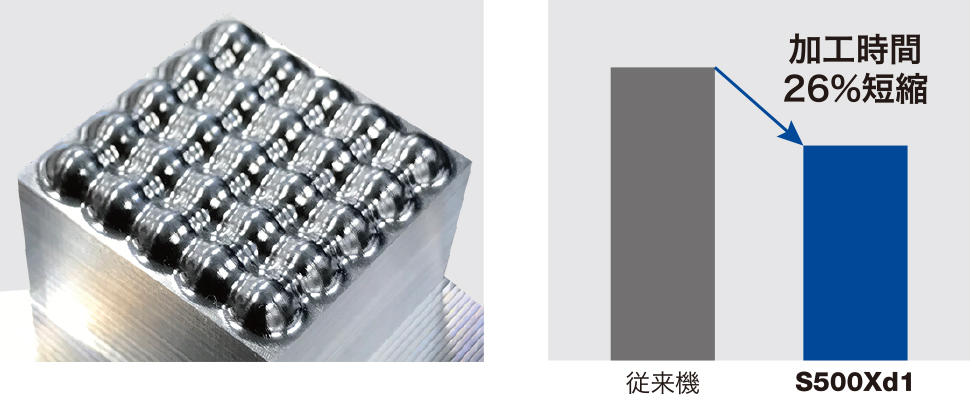

処理速度を4倍に向上

微小線分の処理能力向上により、加工時間を短縮します。

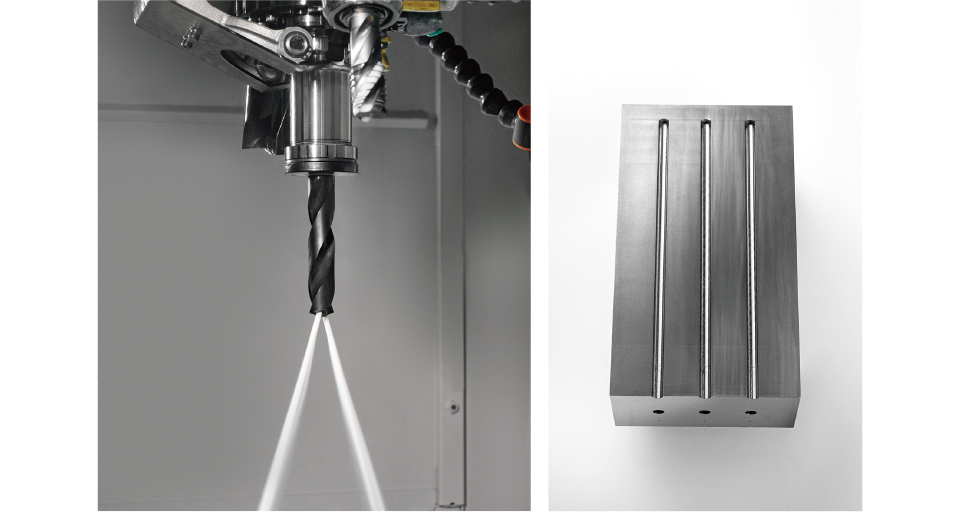

7MPa高圧クーラントスルースピンドル (CTS) 対応可能 (オプション)

クーラントスルースピンドル(CTS)は耐圧3MPaと7MPaからオプションで選択可能。高速穴明けや深穴加工に威力を発揮します。

NC装置

新開発「NC-D00制御装置」搭載
タッチパネル式15インチ液晶で使いやすさを追求

新たなアプリ機能と縦置きタッチパネル式画面により直感的操作を実現。
段取りや加工における関連機能を集約して効率的に操作、生産、稼働の状況を視覚的に表示してスピーディーに把握、段取り、加工調整、生産、復旧の各プロセスで、無駄のない作業を進めることができ、作業効率・稼働率アップに貢献します。

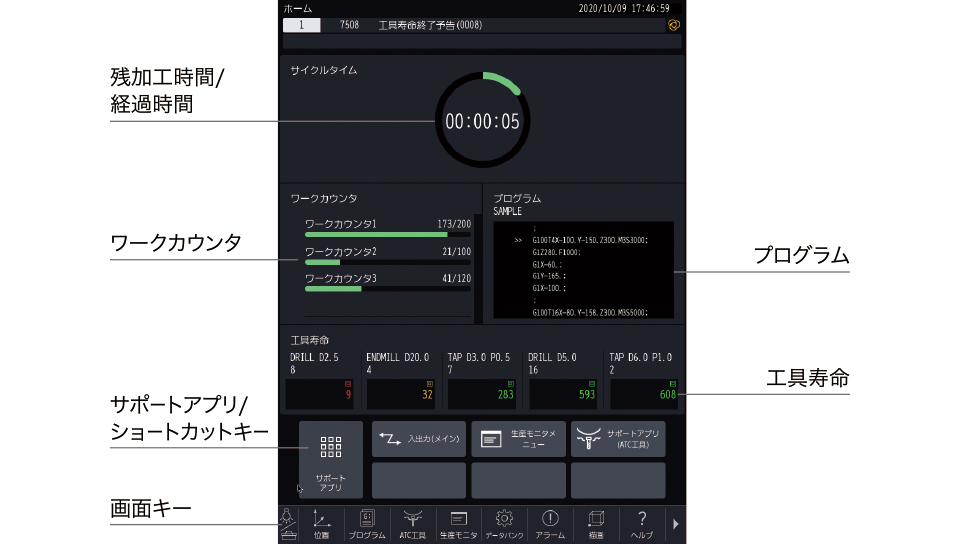

ホーム画面

ワークカウンタや工具寿命など生産に必要な情報を一元化。さらにショートカットキーにより頻度の高い画面にワンタッチで遷移します。

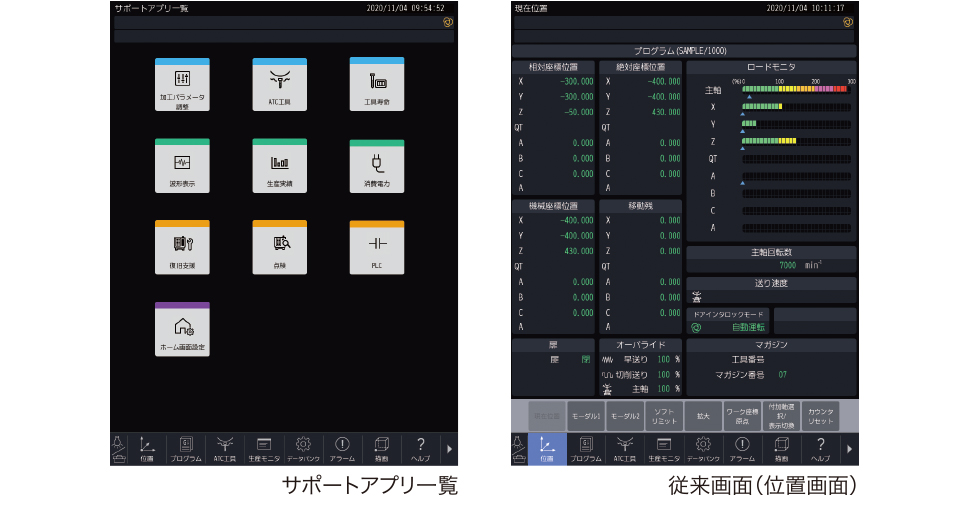

新ユーザーインターフェース

関連機能を集約、視覚的な表示により操作性、視認性を向上させたサポートアプリを新設、電卓、メモ帳やファイルビューアなど便利機能を搭載、従来画面での操作もタッチパネルで容易に、使い勝手が大幅に向上しています。
