R450Xd2/ R650Xd2 基本機能

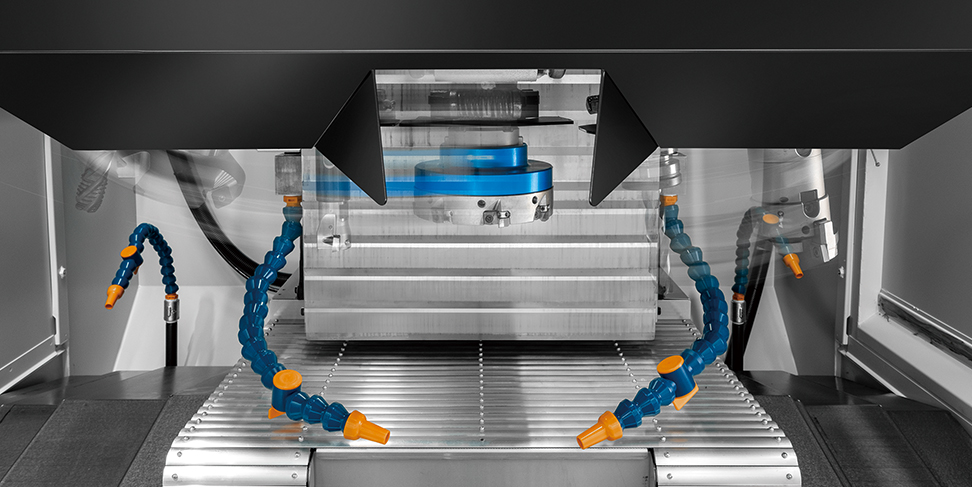

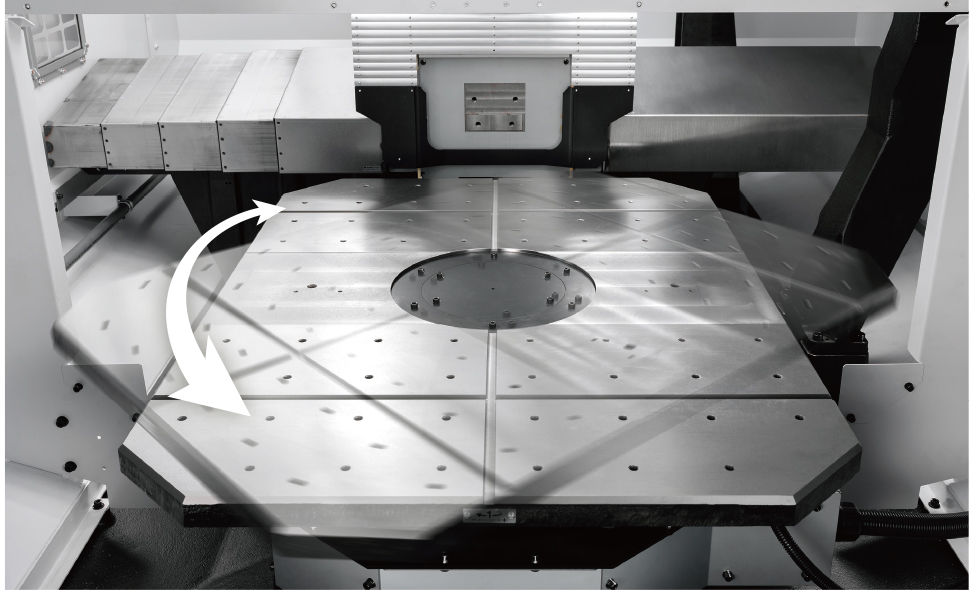

QT（Quick Turn）テーブルは、ターンテーブル方式の高速2面パレットチェンジャーです。加減速制御の最適化により、従来よりもさらにパレット交換の高速化を実現しています。
リフトアップしないテーブル旋回と密閉構造により、切粉などの影響を抑え、当て止め方式による位置決め精度の維持など、高信頼性を実現しています。

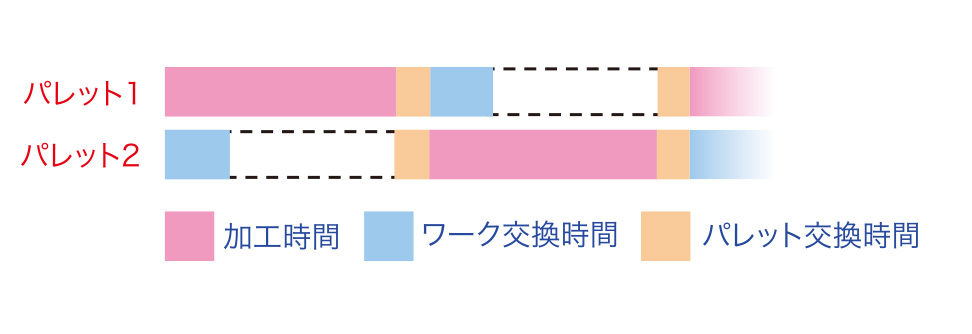

片面パレットで加工中に、もう一方のパレットでワーク交換ができます。ワーク交換のムダを省き、機械が止まらないノンストップ加工を可能にします。

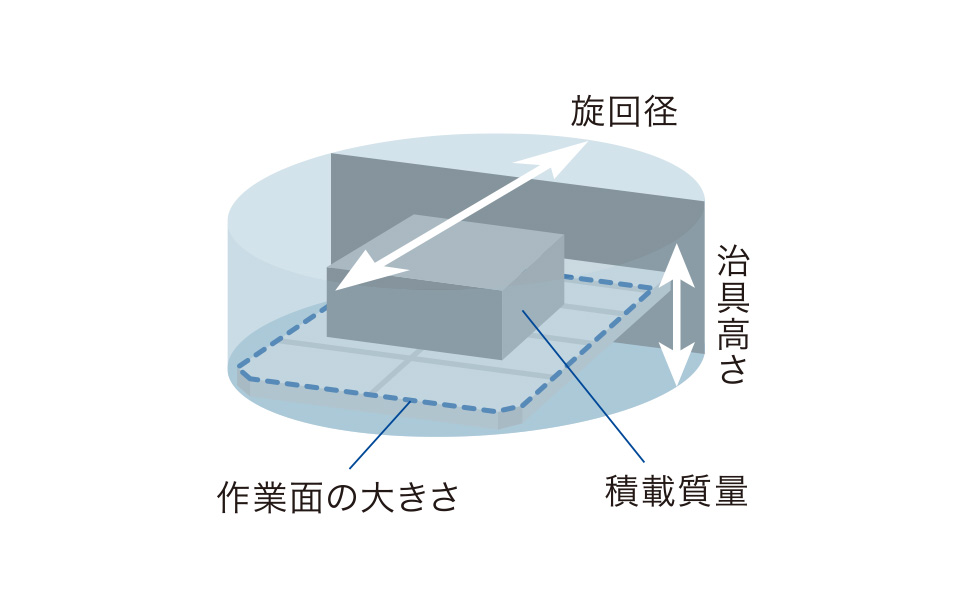

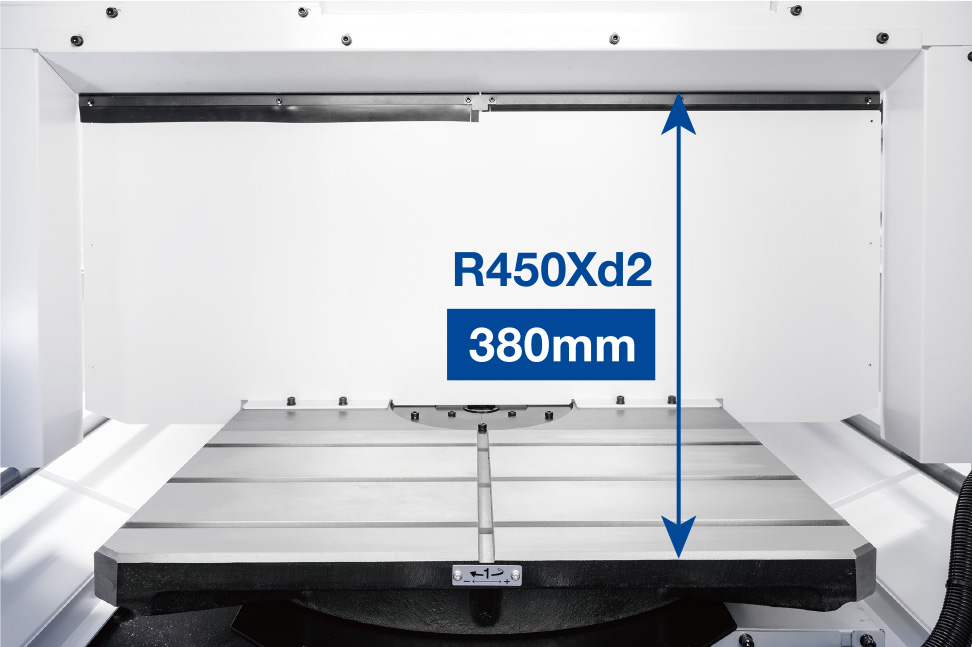

パレットの旋回径内であればテーブル外でも治具搭載ができます。治具高さをアップさせる低床テーブル仕様、治具広さをアップさせる旋回径拡大仕様などのオプションにより、治具エリアをさらに拡大できます。

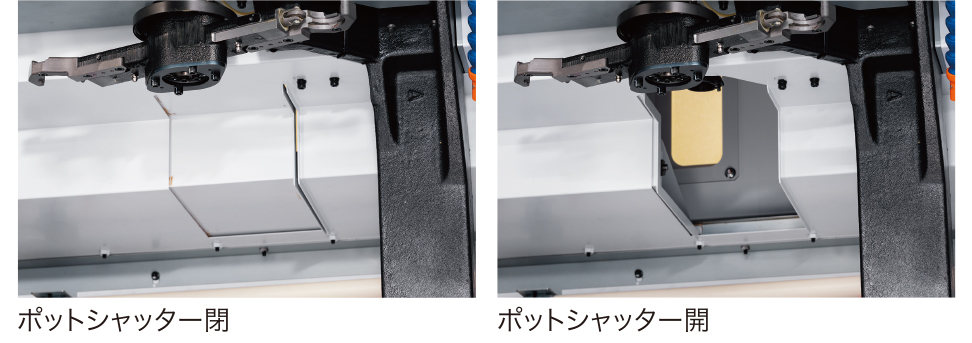

高速工具交換を継承したコンパクトなタレット式28本マガジンを搭載。
加工対象部品の拡大と、工程集約の促進を実現します。

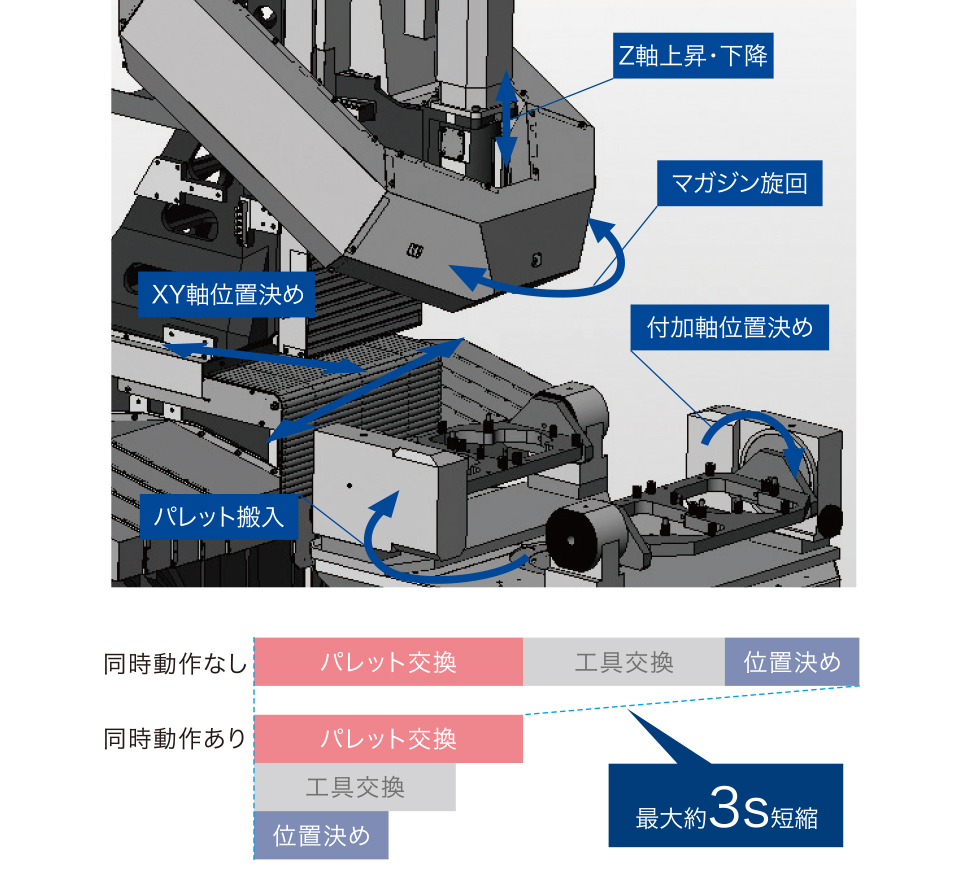

工具交換と同時にQTテーブルの旋回、XY軸・付加軸の位置決めを行う
同時動作制御を搭載しています。パレット交換時間もムダにしません。

主軸の起動/停止、Z軸昇降、マガジン動作の高速化/最適化により、高速工具交換時間を実現しています。

低慣性かつ高加減速主軸モータの採用により主軸の起動/停止を極めて短時間に行います。

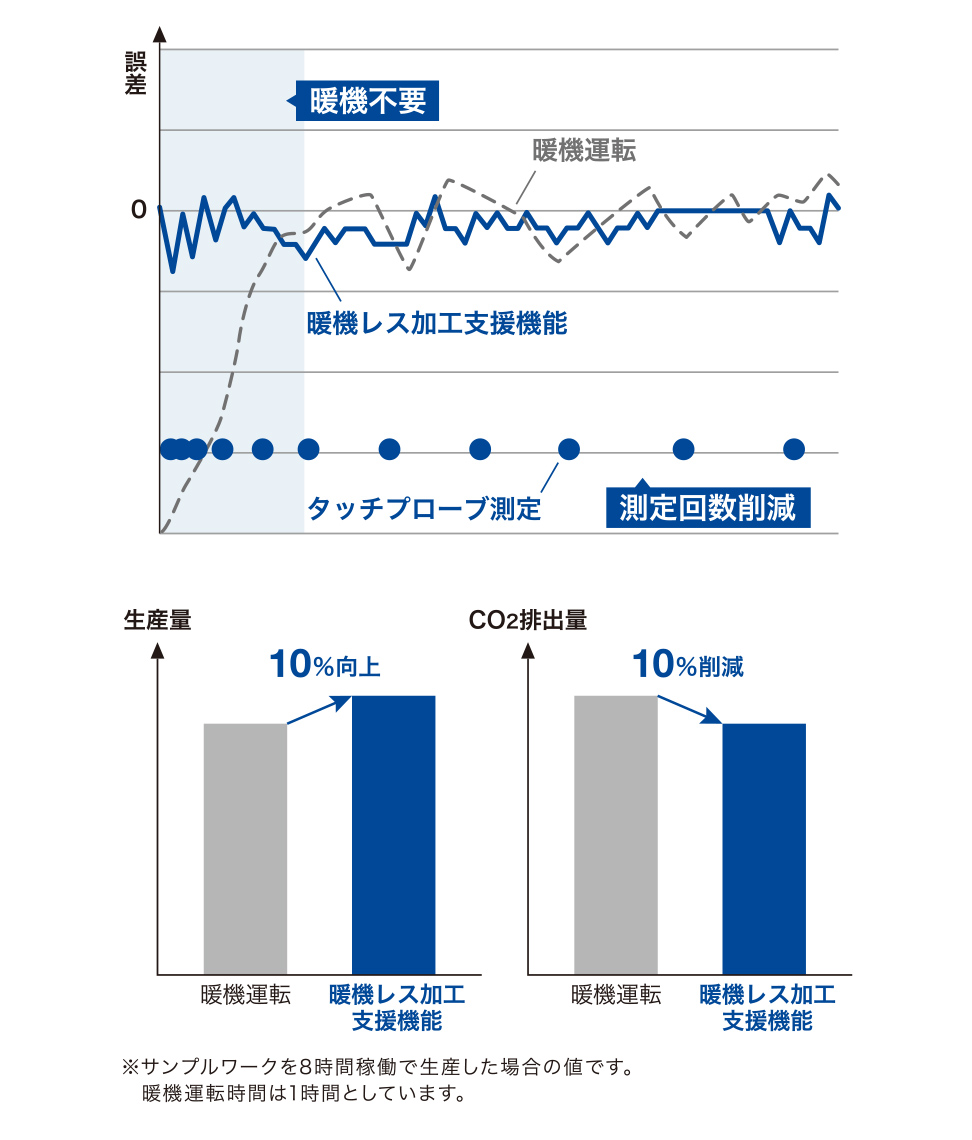

変位の大きさに応じてタッチプローブの実測を間引く独自の計測処理機能を搭載しています。
暖機運転を不要にし、生産性への影響を最小限に抑え、高精度な加工を実現します。

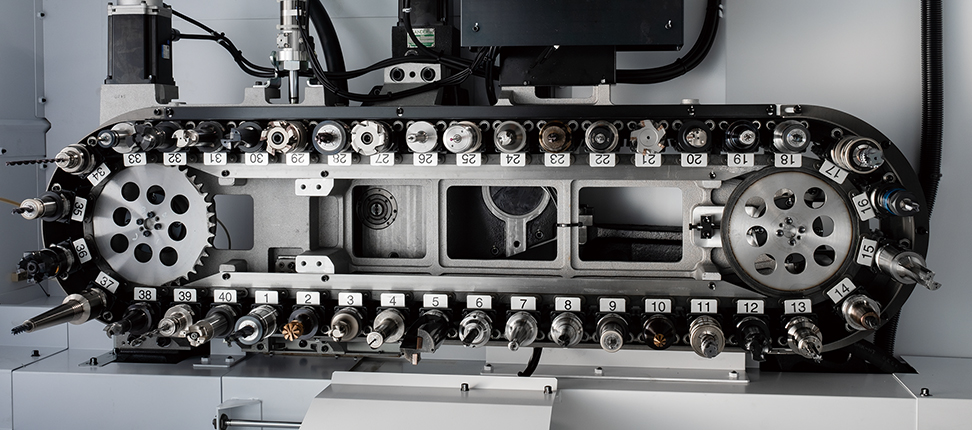

14本/22本/28本に加え、40本マガジンを搭載。2面パレットを生かした
工程集約を推進し生産性向上に貢献します。

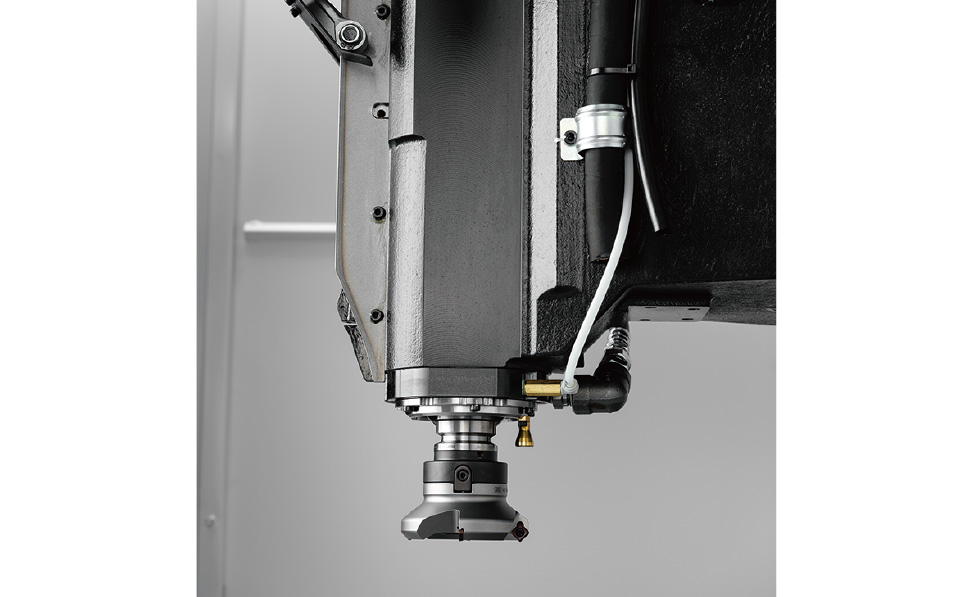

20,000min^-1仕様主軸モータを新開発しました。クーラントスルースピンドル（CTS）に対応し、小径穴あけ加工の生産性を更に向上させます。12,000min^-1標準仕様や高トルク仕様など様々な用途に応じた主軸モータ仕様を用意しています。

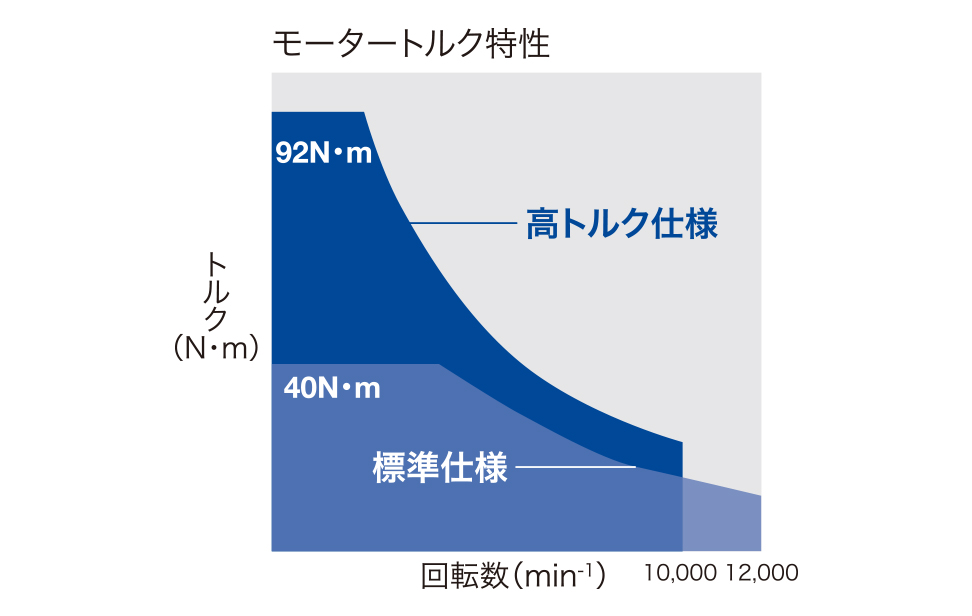

10,000min^-1高トルク仕様（オプション）は新たに主軸ベアリング径を拡大し、剛性を高めました。
鉄の重切削加工を始めとした、幅広いワークの加工に威力を発揮します。

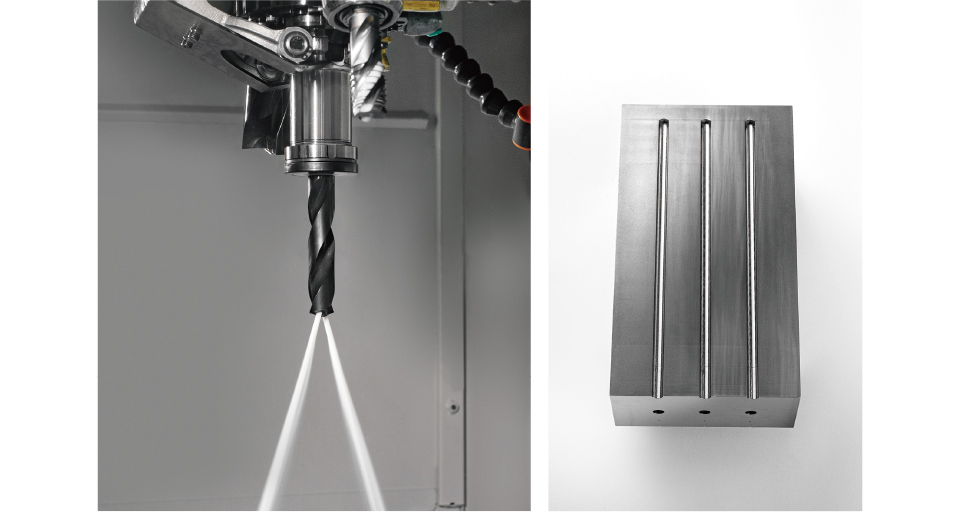

クーラントスルースピンドル（CTS）は耐圧3MPaと7MPaからオプションで選択可能。高速穴明けや深穴加工に威力を発揮します。

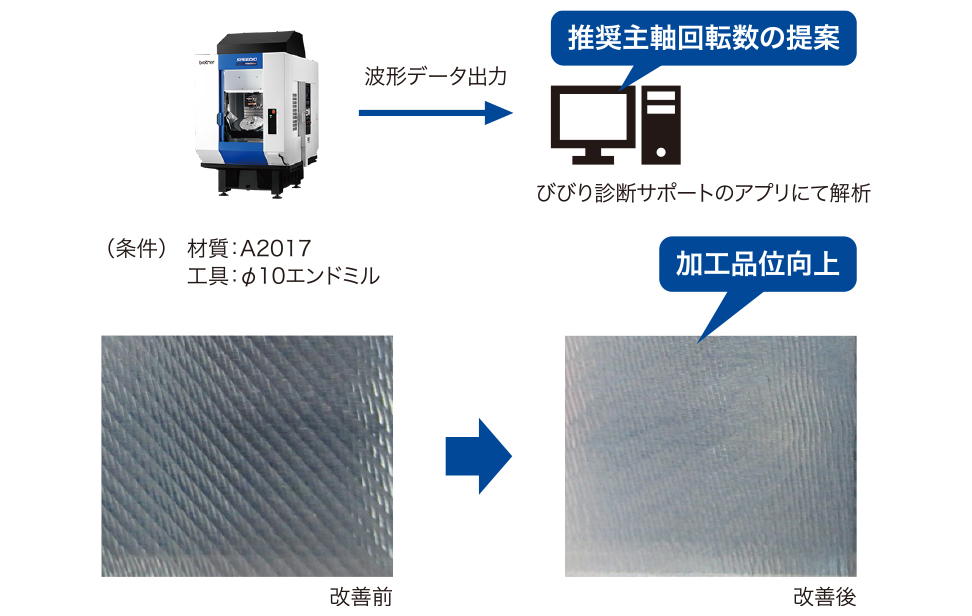

びびり診断サポートは波形データを基にPCのアプリで解析して、推奨主軸回転数を提案する機能です。最適な加工条件を提案することにより加工能力を最大限に引き出すことができます。

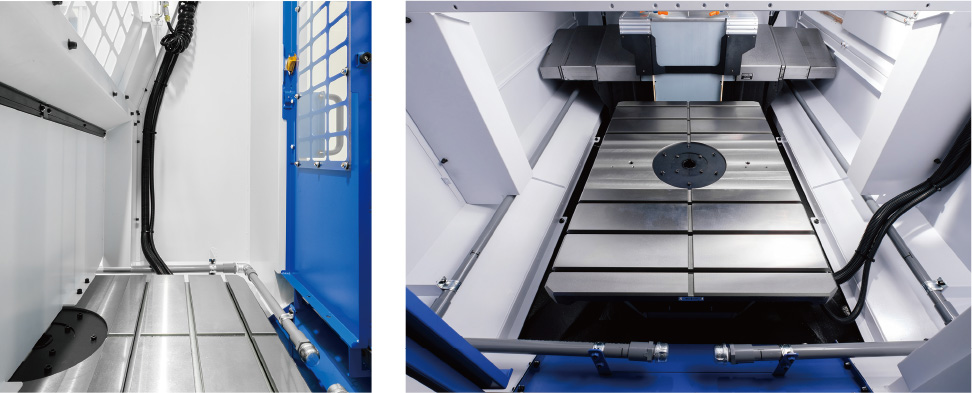

接近性の良いテーブルによりワーク交換などの段取り作業が容易に行えます。

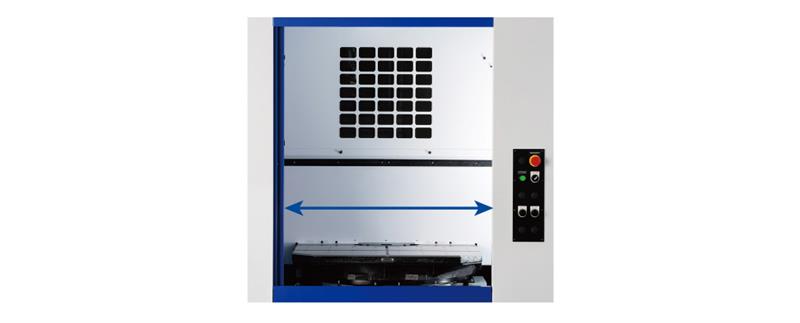

広い扉開口幅を確保し、ワーク交換作業を容易にします。

R450Xd2（22/28本）、R650Xd2には側面扉を標準装備しています。

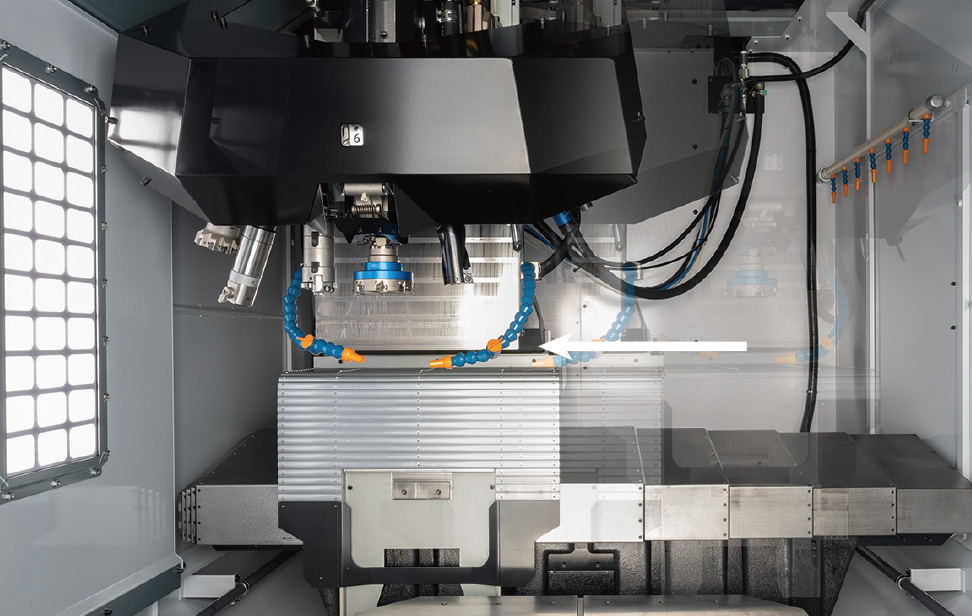

工具交換しやすい位置にコラム移動する機能を搭載しています。

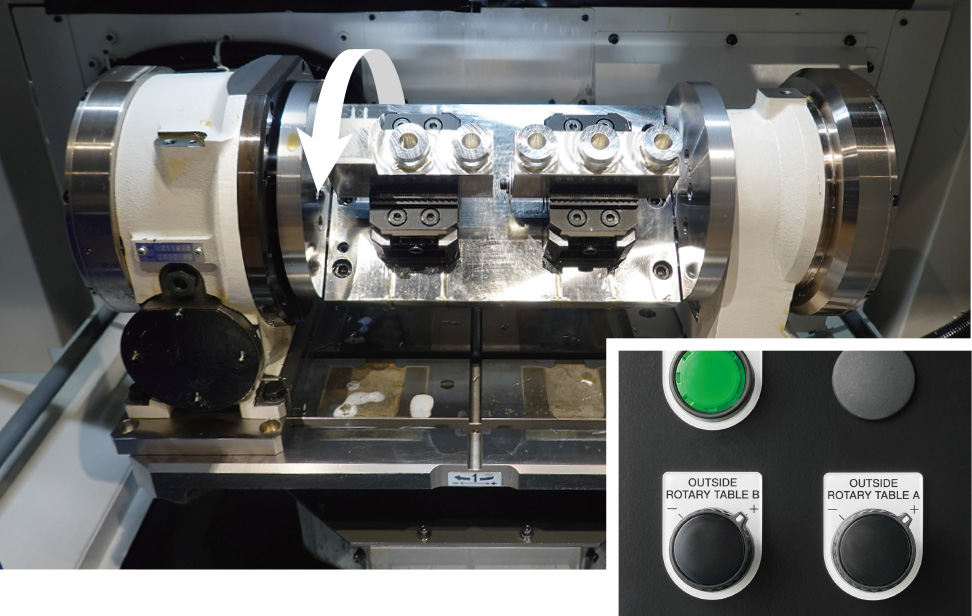

外側ロータリーテーブルを操作することができます。

アプリ機能と縦置きタッチパネル式画面により直感的操作を実現しています。段取りや加工における関連機能を集約して効率的に操作し、生産や稼働の状況を視覚的に表示してスピーディーに把握します。段取り、加工調整、生産、復旧の各プロセスで、無駄のない作業を進めることができ、作業効率・稼働率アップに貢献します。


1 段取りサポート

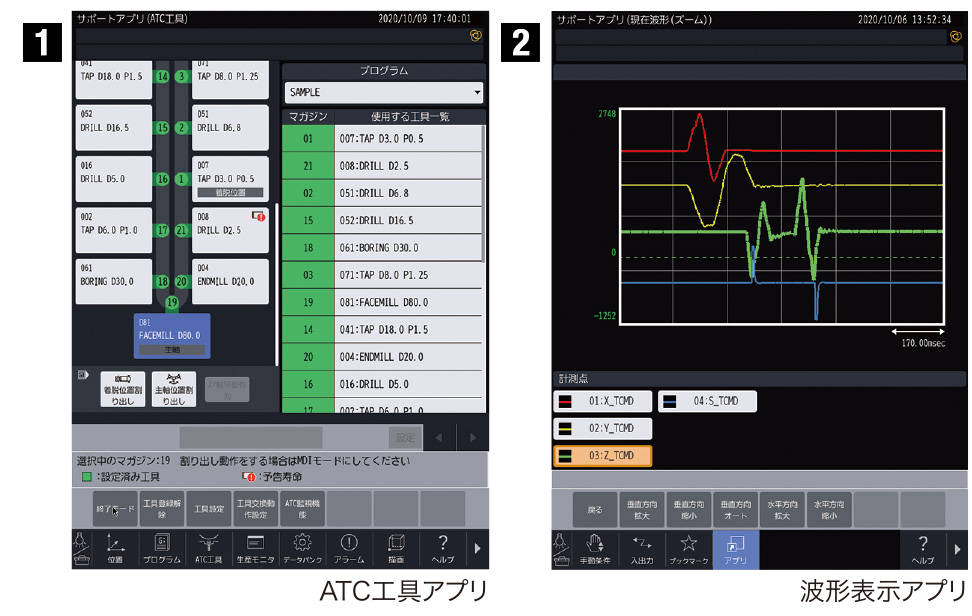

一画面でマガジン工具設定が全て行えるATC工具アプリ、教示画面に従いNCプログラムを作れるメニュープログラミング機能、表示画面のヘルプ機能など、手間なく段取り作業が行えます。

2 加工調整サポート
加工内容に応じたパラメータ調整が簡単に行える加工パラメータ調整アプリ、加工負荷の波形表示・保存機能など、最適な加工調整が簡単に行え、生産性向上につなげます。

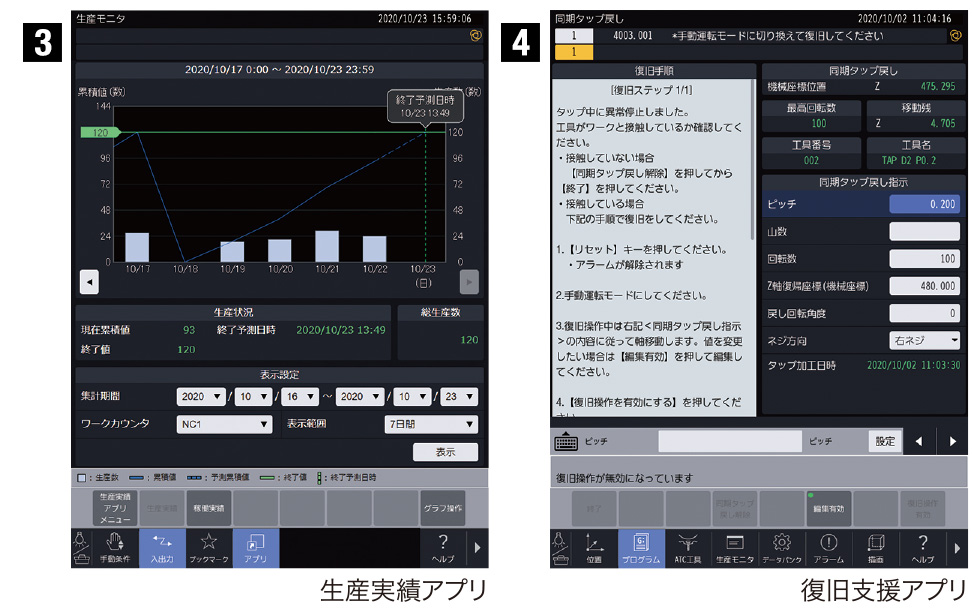

3 生産サポート
不良をなくすリアルタイムな工具監視機能、生産実績や消費電力などのグラフ表示、PLC機能やネットワーク機能などの周辺機器・自動化対応など、稼働率向上に貢献します。

4 復旧サポート
保守時期を通知するメンテナンス機能、アラーム発生時の詳細表示や復旧／点検作業のガイダンス機能など、故障を防ぐ予防保全機能、素早く復旧する機能を搭載しています。
