圧倒的な高生産性を実現するSPEEDIOシリーズに
パレットチェンジャー標準搭載モデル。
ムダ時間 = ゼロの追求による高生産性の実現。

ブラザー独自のパレットチェンジャーQTテーブル

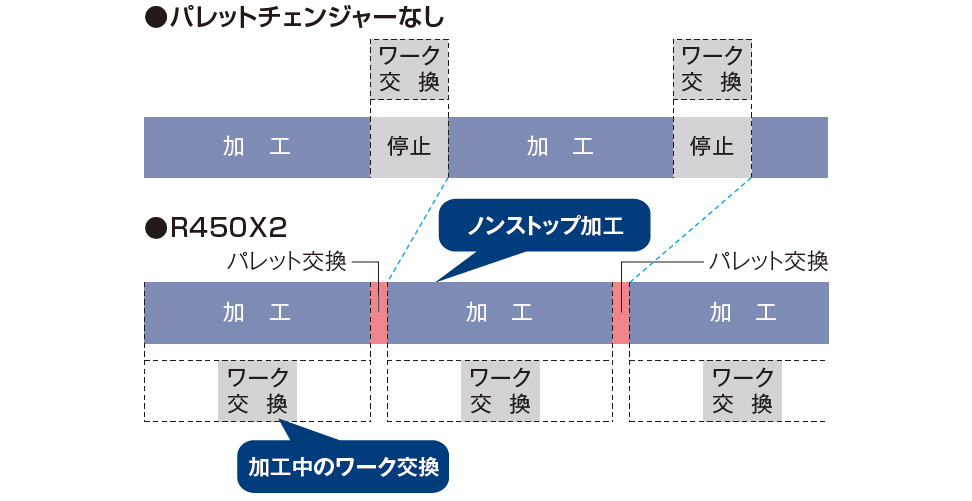

ノンストップ加工

QT(Quick Turn)テーブルはブラザー独自のターンテーブル方式の高速2面パレットチェンジャーです。リフトアップしない高速パレット交換と、密閉構造による高信頼性を実現しています。片面パレットで加工中にもう一方のパレットのワークを交換することができるため、ワーク交換のムダを省き、機械が止まらないノンストップ加工を可能にします。

パレット交換時間

2.9s

広い治具エリア

パレットの旋回径内であれば、テーブル外でも治具搭載ができます。標準で旋回径1,020mm、治具高さ300mmと広い治具エリアを持ち、インデックス治具を搭載しやすくなっています。オプションで治具エリアの拡大ができ、さらに大きな治具にも対応できます。

高生産性加工の事例

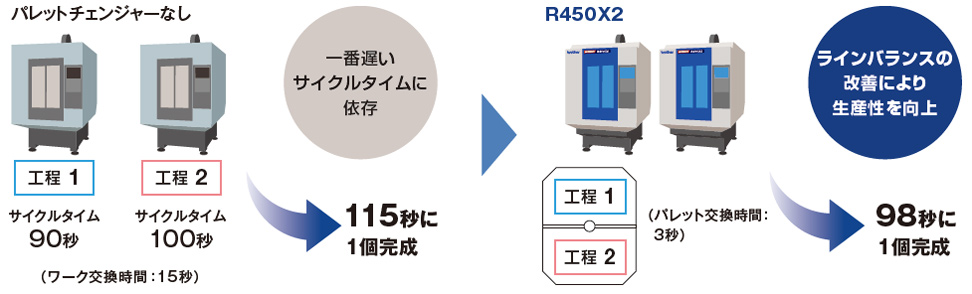

工程集約

2台の機械で工程分割されているものを2面パレットを活かし、1台の機械に工程集約。ラインバランスの改善、最適な設備投資など生産効率のさらなる向上を図れます。

加工時間が短い

加工時間が短い場合、ワーク交換時間の割合が増えるためパレットチェンジャーがない機械では生産性が低下します。R450X2はワーク交換のムダを省き高い生産性を発揮します。

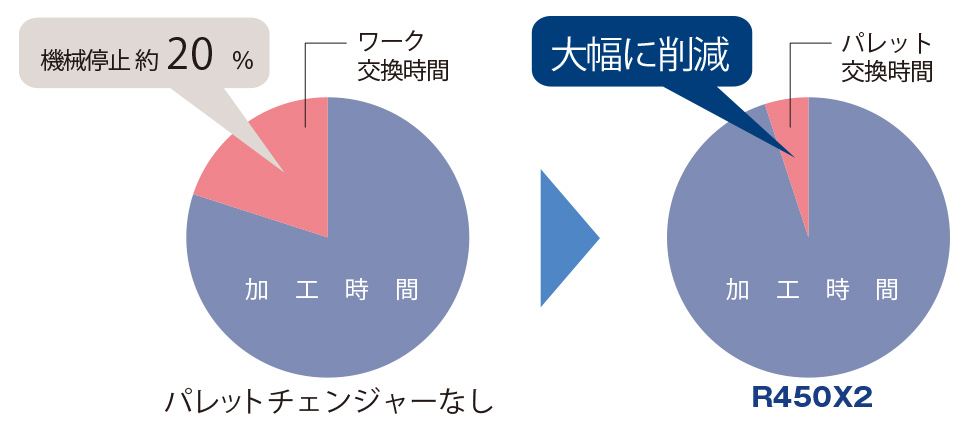

加工時間の占める割合
(例)加工時間:60秒、ワーク交換時間:15秒の場合

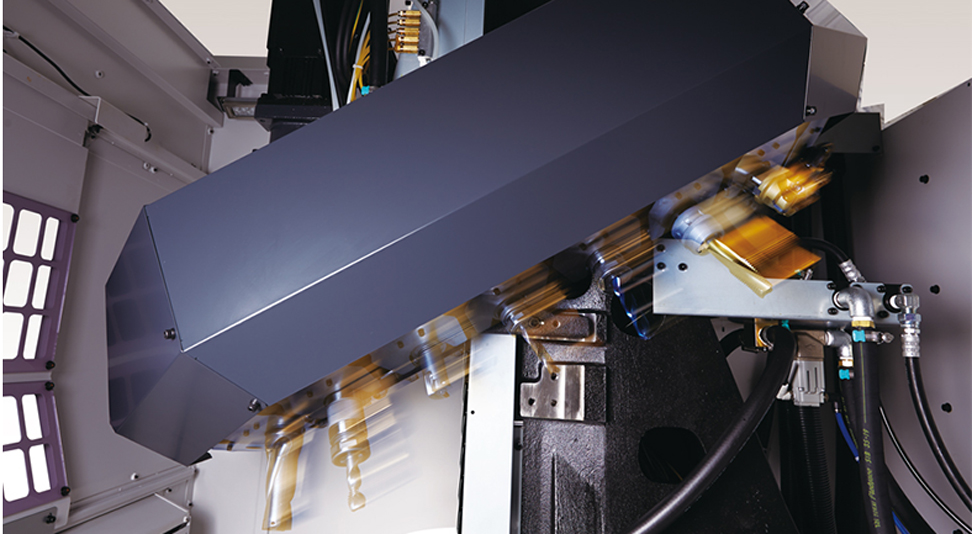

工程集約を加速させる22本マガジン

22本マガジン搭載

22本マガジンは、2面パレットとの組み合わせにより、工程集約をすすめ生産効率の向上に貢献します。

工具収納本数 22本
Tool - Tool:0.8s
Chip - Chip:1.6s

※コストパフォーマンスの高い14本マガジンも選択できます。従来よりさらに工具交換時間の短縮を図っています。 (Tool -Tool:0.7s、Chip-Chip:1.4s)

ブラザー独自の高生産性技術

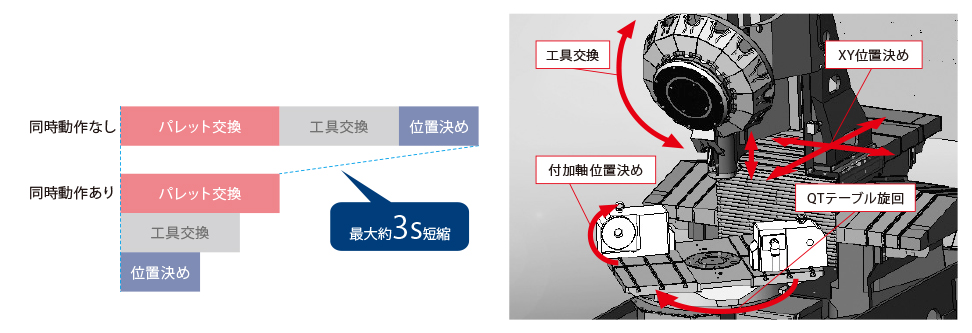

同時動作

QTテーブルの旋回と同時に、XY軸・付加軸の位置決めや工具交換を行う同時動作機能を搭載しています。パレット交換時間もムダにしない、ノンストップ加工を実現し、ムダ時間 = ゼロを追求しています。

高応答性サーボ

世界最速レベルの高速シンクロタップをさらにチューニング。タップ加工が短時間、高精度で完了します。
