SPEEDIO専用オプション

ロータリーテーブル T-200

高速・高精度・長寿命を実現

ロータリーテーブル T-200の特長

高精度
ノーバックラッシによる高精度

高生産性

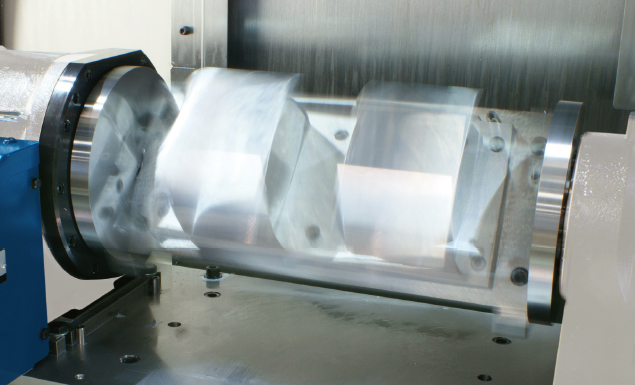

最高回転速度100min^-1による高生産性

長寿命
経年劣化が少なく恒久的に高精度を維持

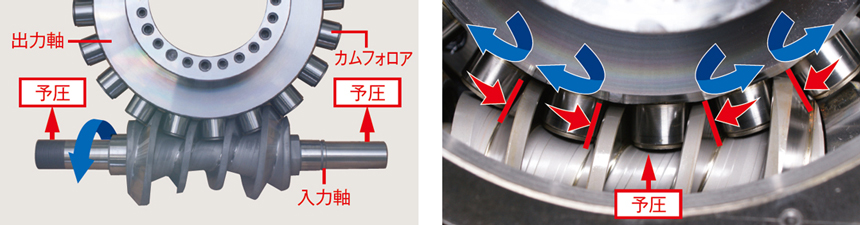

入力軸と出力軸にあらかじめかけられた予圧により、常に4個のカムフォロアがカム面に接触した状態で保持され、ノーバックラッシと高剛性を実現しています。更に、回転動作するカムフォロアはモータのトルクを効率よく伝達することができる為、低トルクで回転し、長期間使用しても摩耗がなく、調整が不要です。

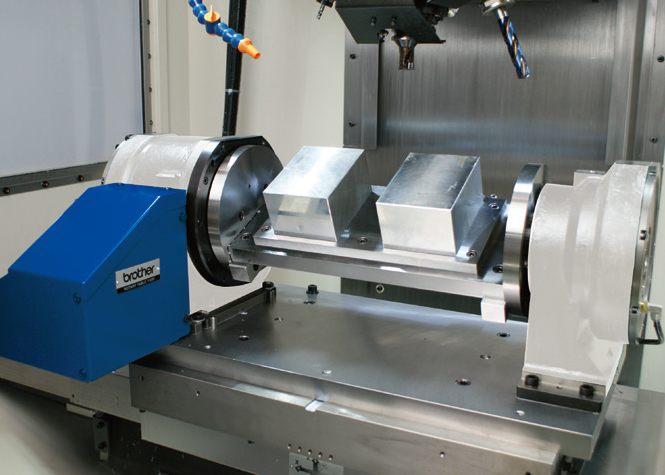

ゆりかご治具に必要なサポートテーブルを用意しています。

クランプトルク
330N・m

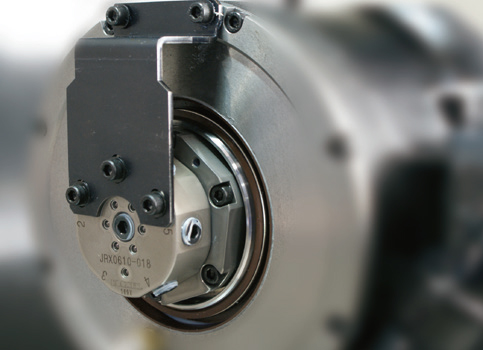

本体内蔵型を採用し、飛び出しを抑えています。

6P: 油圧/空圧(センタースルーポート付)

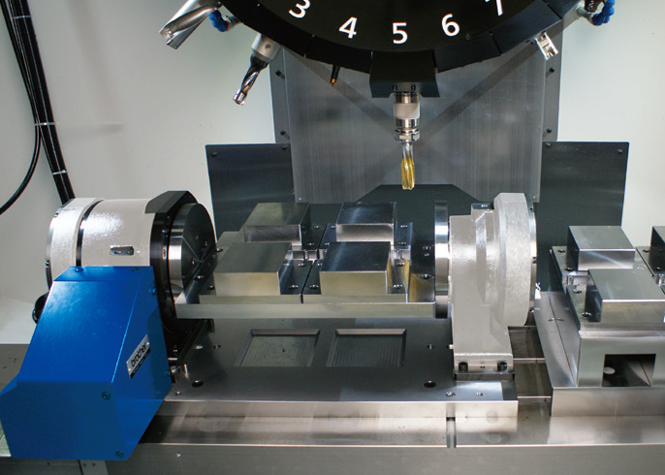

S500X1に搭載

S1000X1に搭載

形式	右勝手、左勝手^*1
貫通穴径	70H7mm
センタハイト	170mm
減速比	1/20
最高回転数	100min^‒1 (50min^‒1^*2)
両方向位置決めの正確さ (ISO230-2準拠)	20秒以下
両方向繰返し位置決め精度 (ISO230-2準拠)	10秒以下
割出精度^*3	10秒以下
再現精度^*3	4秒以下
最大積載質量	100kg (200kg^*4)
許容ワークイナーシャ	1.0kg・m²(4.0kg・m²^*2)
許容偏荷重	5.0kg・m
クランプ方式	空圧
クランプトルク	280N・m (0.5Mpa時)
最大保持トルク^*5	720N・m (0.5MPa時)
製品質量	67kg
対応機種	S300X1 / S500X1 / S700X1 / S1000X1 / R450X1 / R650X1 / S300X1N / S500X1N / S700X1N / S1000X1N / R450X1N / R650X1N
