小型複合加工機 SPEEDIO Mシリーズがギア加工に対応

主軸/旋削主軸同期制御 公開日:2024.09.06

[複合加工]マシニング旋削+ギア加工+小型加工機 → ギア加工の最適解 コンパクトマルチタスクマシン SPEEDIO M

SPEEDIO Mシリーズ(M200Xd1、M300Xd1、M200Xd1-5AX、M300Xd1-5AX)が、主軸/旋削主軸同期制御を搭載*1可能になり、スカイビング加工、ホブ加工などのギアの加工に対応しました。
従来からのSPEEDIOの特長である小型、高生産性に加え、複合加工(マシニング加工+旋削加工)、同時5軸制御を生かし、多岐にわたる部品の加工と工程集約を実現します。
*1:オプション

SPEEDIOのギア加工、3つのポイント!

SPEEDIOのギア加工、
3つのポイント!

ポイント1搭載するギア加工の機能

ギア加工に対応!

主軸/旋削主軸同期制御は、主軸と旋削主軸が指令された回転比率で同期回転する制御。ホブ加工やスカイビング加工といったギア加工を実現します。さらに、主軸に対する旋削主軸の位相角度補正する機能も備わっており、ヘリカルギア加工も可能にします。

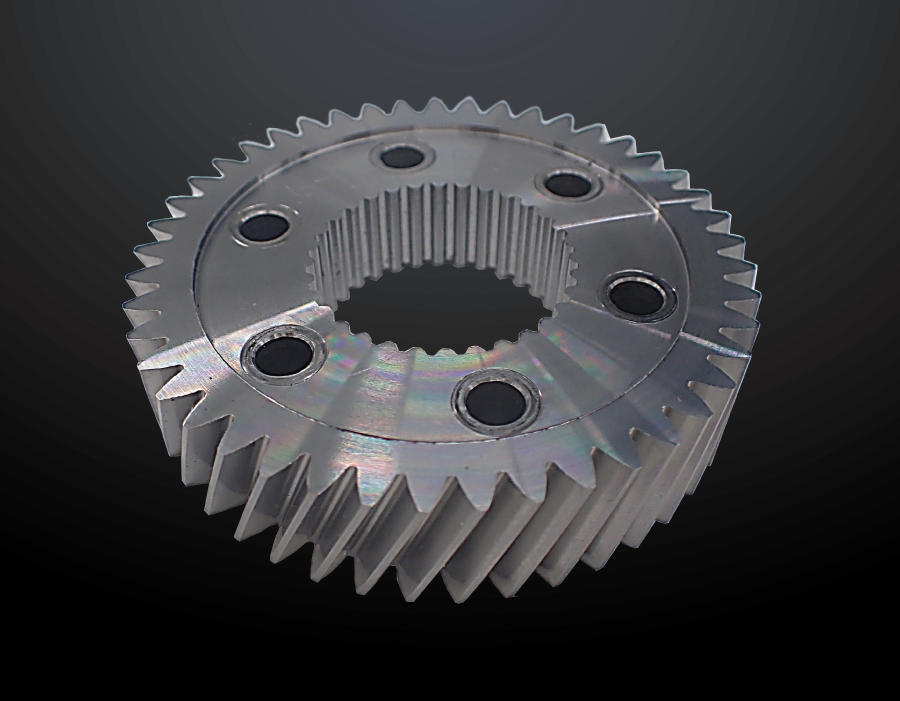

ヘリカルギア

ポイント2Mシリーズの進化

6つの加工に対応!

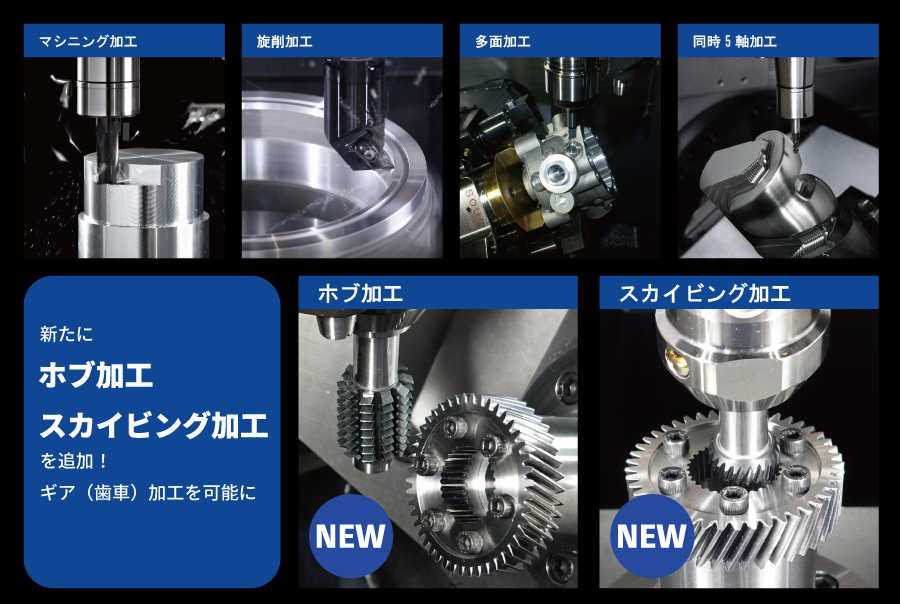

複合加工(切削、旋削)、多面加工、同時5軸加工に加え、ホブ加工、スカイビング加工が可能に。
ギアはじめ、eアクスルワークなど、自動車ワークの対象を拡大しました。

新たにホブ加工・スカイビング加工を追加!ギア(歯車)加工を可能に

ポイント33台分の加工が1台で可能に!

①品質向上!

ワンチャッキングで加工することで工程間クランプ誤差の無い高精度加工を実現

②工程集約!

工程集約が可能になることで設備投資効率が向上

③コスト減!

汎用機を使用することで、機械台数減、使用ジグ減、コスト削減

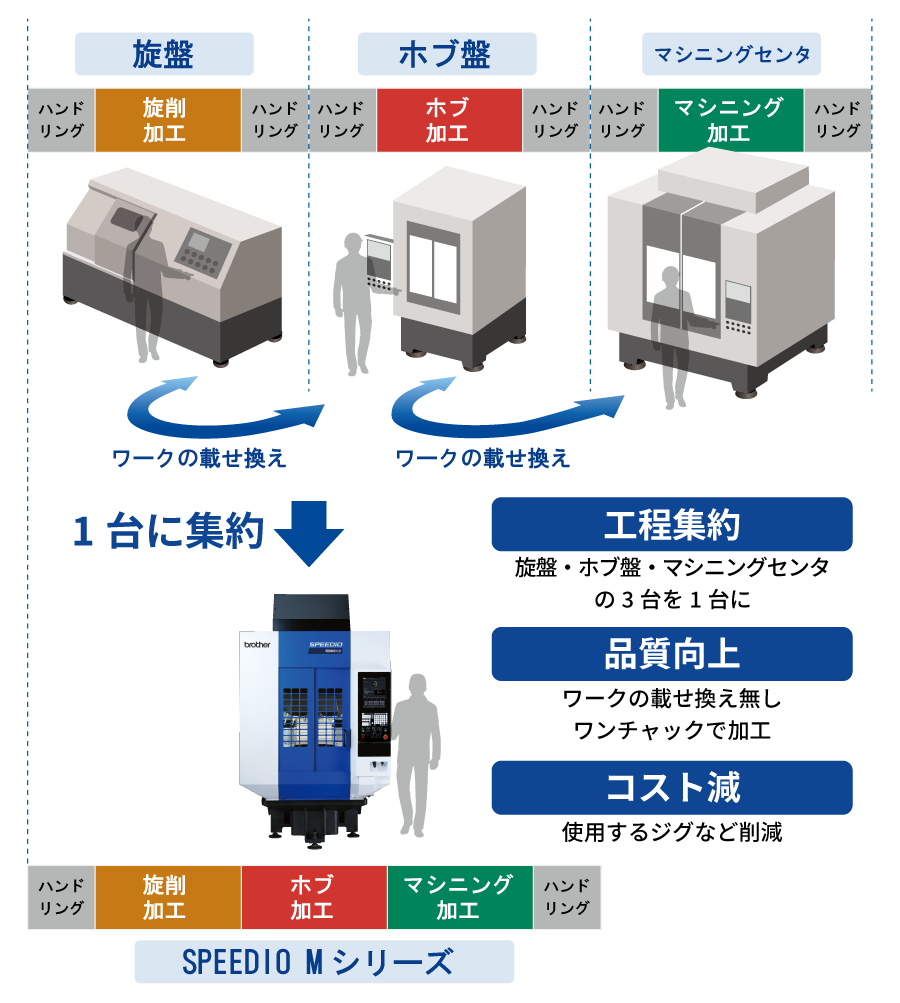

3台分の加工を1台に集約 工程集約・品質向上

SPEEDIO M200Xd1ギア加工紹介動画

SPEEDIO M200Xd1
ギア加工紹介動画

ムービーアイコン

デモ加工動画

SPEEDIOのギア加工を最初に見れるのはJIMTOF JIMTOFで国内初出展

SPEEDIOのギア加工を
最初に見れるのはJIMTOF
JIMTOFで国内初出展

同時5軸加工に加え主軸/旋削主軸同期制御の加工も M200Xd1 コンパクトマルチタスクマシン

ギア加工を搭載したM200Xd1/M300Xd1

ギア加工を搭載した
M200Xd1/M300Xd1

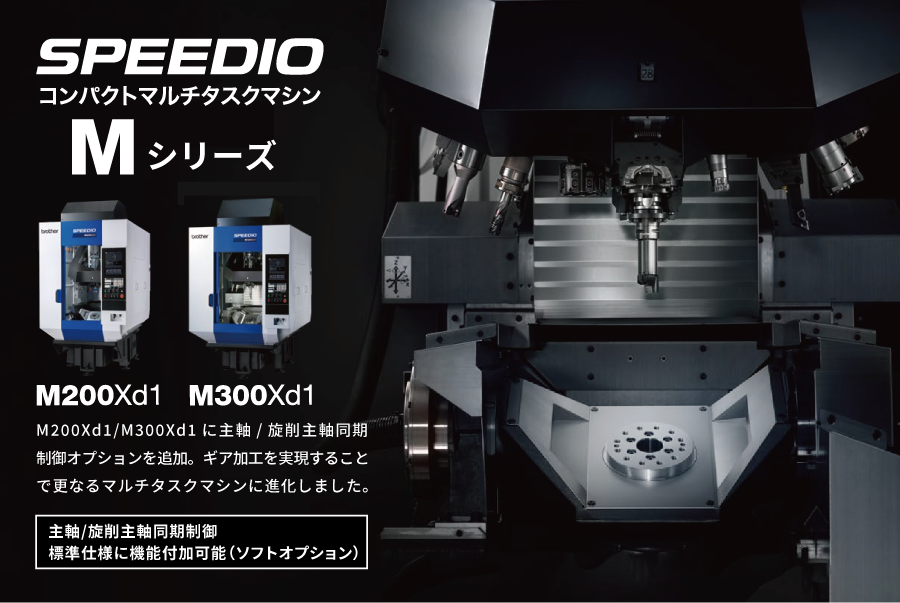

M200Xd1/M300Xd1に主軸/旋削主軸同期制御オプションを追加。ギア加工を実現することで更なるマルチタスクマシンに進化しました。
