時間の無駄 削減

30番マシンの軽量、低慣性の特徴と自社開発NCにより、機械の性能を最大限に引き出します。
設備稼働時のサイクルタイム短縮から段取り作業の効率化、
ダウンタイムからの復旧支援等によりあらゆる時間の無駄を削減します。

サイクルタイム短縮

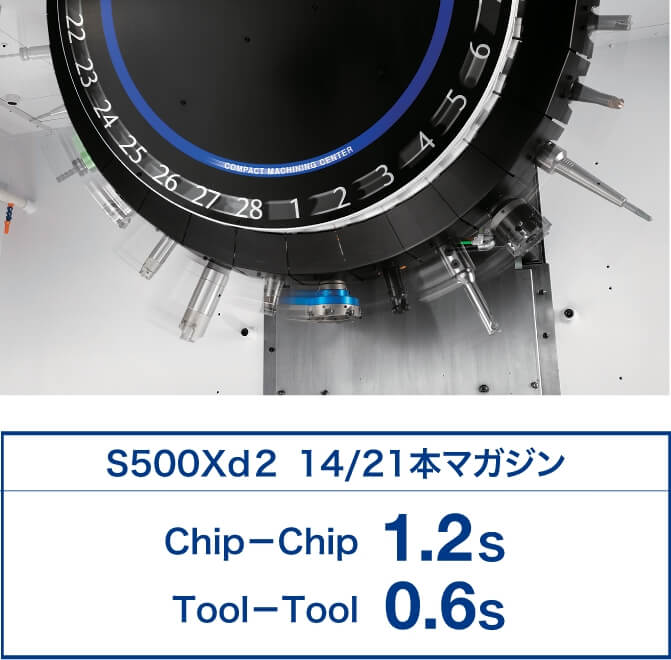

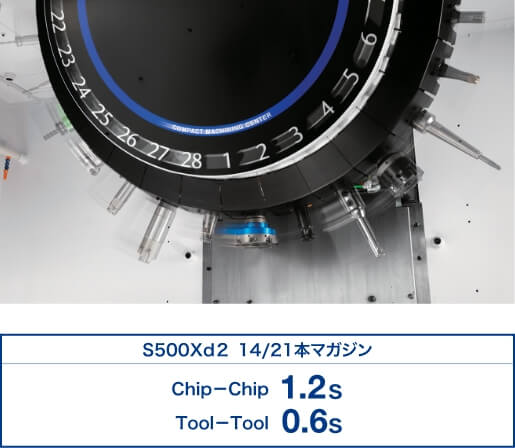

  • ノンストップATC

    主軸の起動/停止、Z軸昇降、マガジン動作の高速化と最適化により高速工具交換を実現。

    ノンストップATC

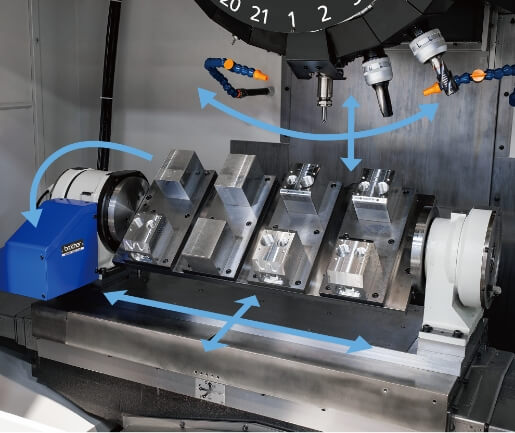

  • 同時動作制御

    工具交換と同時にXY軸・付加軸の位置決めを行うことで、非切削時間の削減を実現。

    同時動作制御

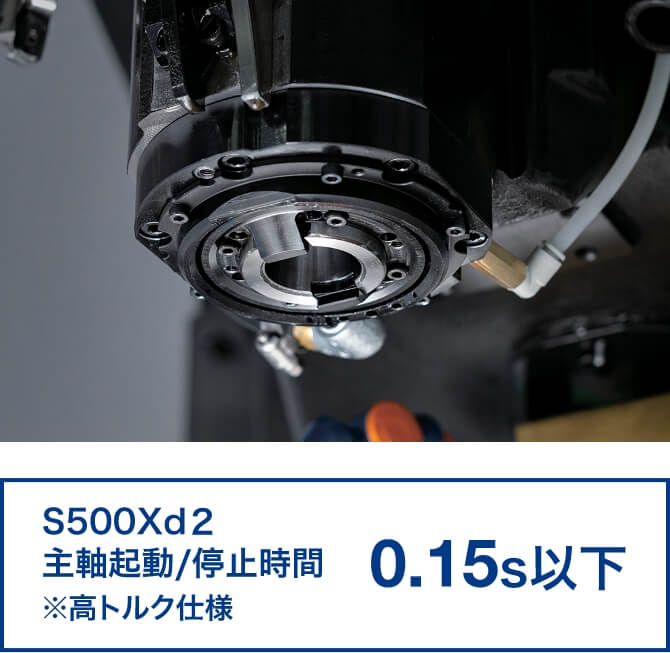

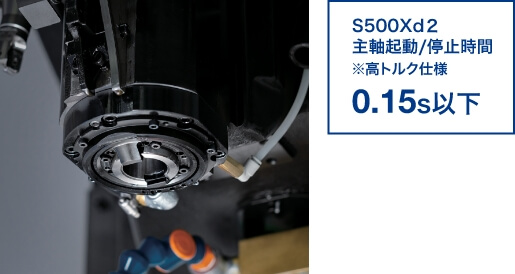

  • 高加減速主軸

    低慣性主軸、高加減速主軸モータにより、主軸の起動/停止の高速化を実現。

    高加減速主軸

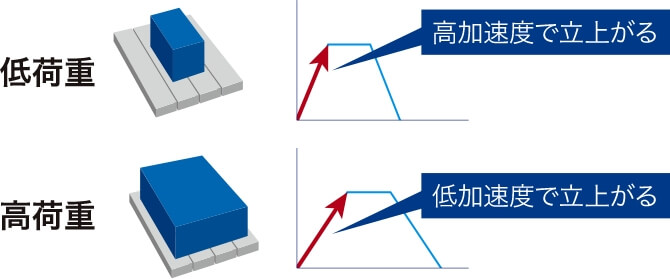

  • 最適加速度設定XY軸

    XY軸の最適加速度設定機能により、テーブル積載質量に応じた最適な加速度が設定可能。

    最適加速度設定XY軸
  • 高加速度Z軸

    動作の多いZ軸の加速度は、クラス最高レベルを実現し、サイクルタイム短縮に貢献。

    高加速度Z軸

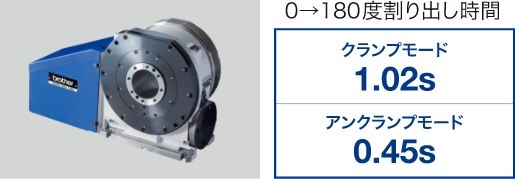

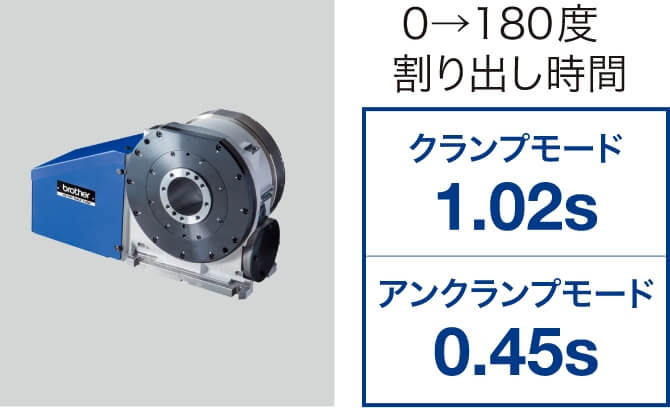

  • ロータリーテーブル
    T-200Ad(オプション)

    多面加工のさらなる生産性向上に貢献。ローラーギヤカム機構の採用により、高生産性、高精度、長寿命を実現。

    ロータリーテーブル T-200Ad(オプション)

段取り時間短縮

使いやすさを追求した
「CNC-D00」制御※1

新たなアプリ機能と縦置きタッチパネル式15インチ液晶画面により直感的操作を実現。

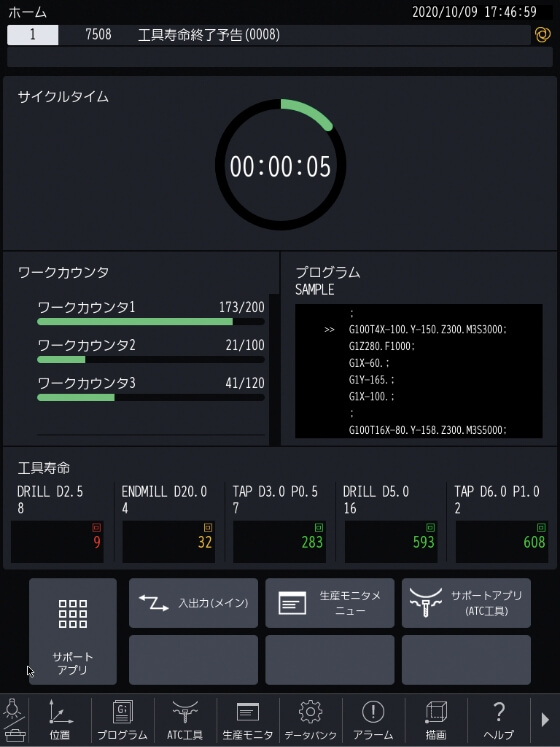

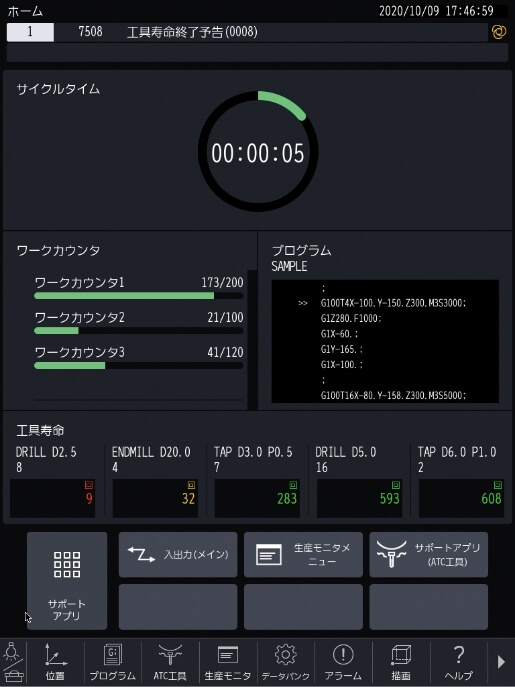

  • ホーム画面設定※2

    全ての操作の起点となるホーム画面。量産時に必要な情報を一元化。画面のカスタマイズも可能。

    ホーム画面設定

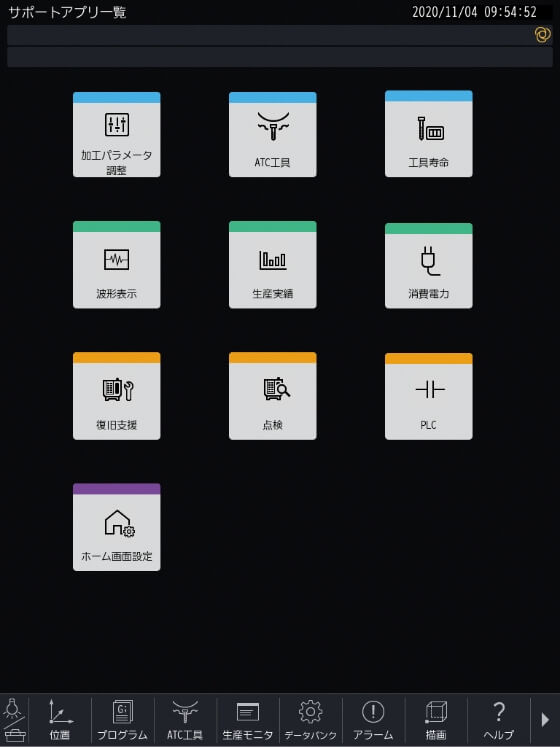

  • 新ユーザーインターフェース※2

    関連機能を集約、視覚的な表示により操作性、視認性を向上させたサポートアプリを新設、電卓、メモ帳やファイルビューアなど便利機能を搭載、従来画面での操作もタッチパネルで容易に、使い勝手が大幅に向上しています。

    新ユーザーインターフェース

SPEEDIO Setup Tool 段取りサポート

加工前に効率良く行える段取り作業面倒な段取りの手間を削減

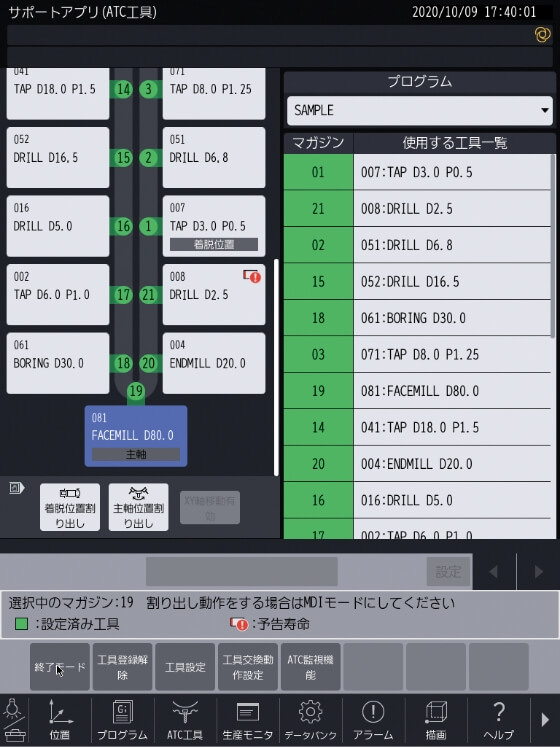

  • ATC工具アプリ※2

    マガジン工具の登録、工具データの編集、マガジン工具脱着が一画面で手間なく行えます。

    ATC工具アプリ

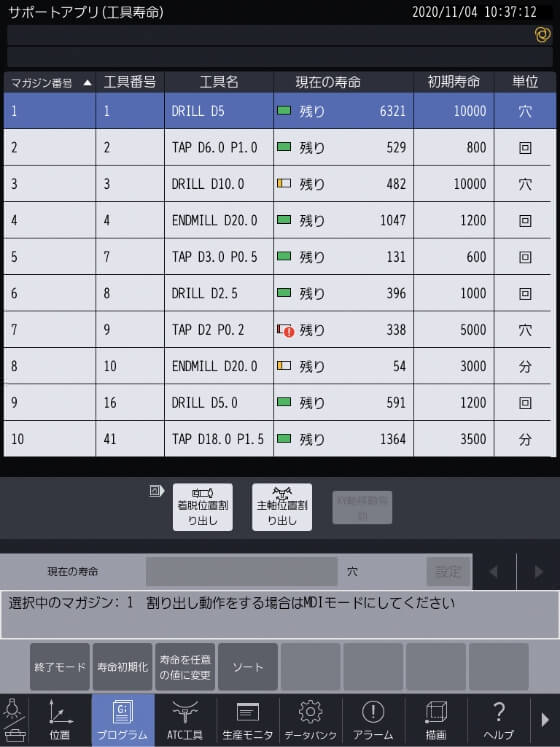

  • 工具寿命アプリ※2

    マガジン工具の工具寿命の設定・編集ができます。ホーム画面に工具寿命の短い順に寿命が表示されるので、交換準備が容易です。

    工具寿命アプリ

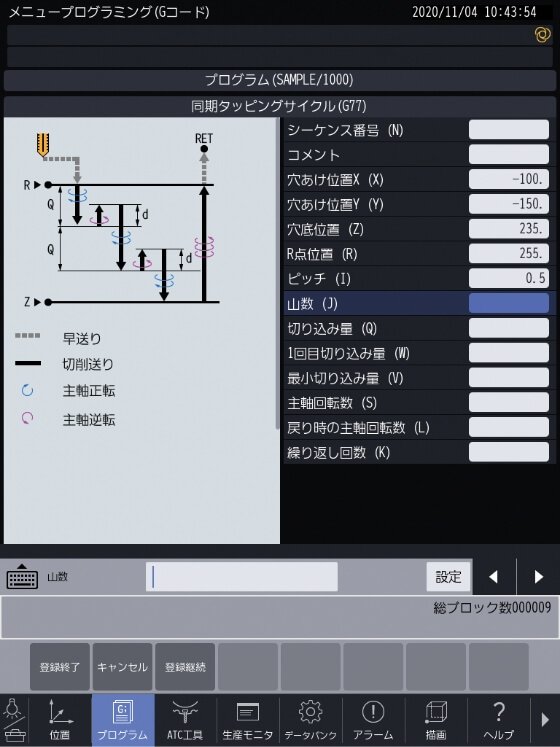

  • メニュープログラミング

    表示されるガイダンスを見ながら各項目を入力することでGコード、Mコードが手間なく入力できます。

    メニュープログラミング

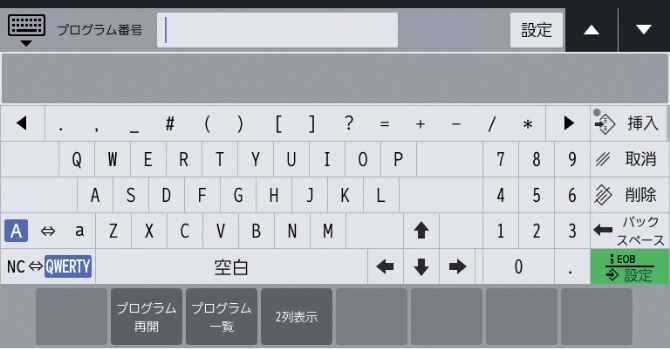

    • キーボード※2

      パソコンと同じQWERTY配列のキーボードを使用することにより、入力作業を容易にします。

      キーボード
    • ヘルプキー

      現在表示している画面の操作方法やパラメータの内容をワンタッチで表示します。

    • メモ帳・電卓・ファイルビューア※2

      段取りを助けるアクセサリを多数用意。ファイルビューアではマニュアルや任意のpdfファイルを表示させることができます。

ダウンタイム短縮

SPEEDIO Recovery Tool 復旧サポート

安心管理でダウンタイムを削減

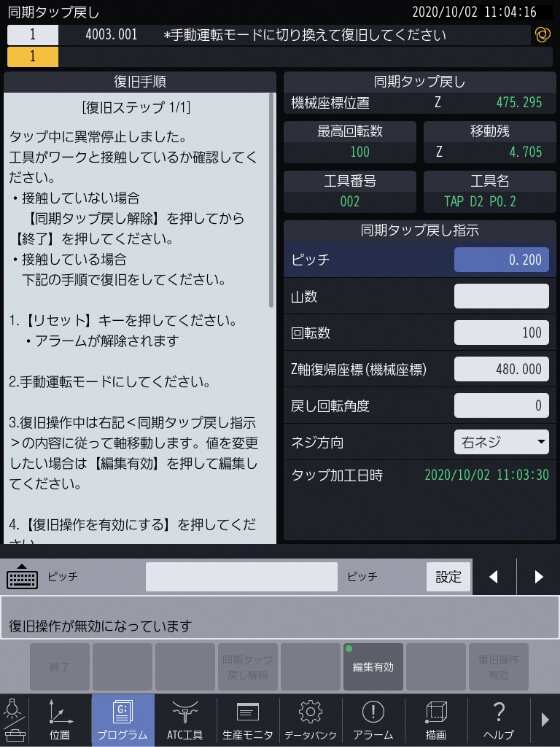

  • 復旧支援アプリ

    復旧作業のガイダンス表示により、マシンダウンタイムを減らします。

    • タップ戻し
    • 自動扉調整 ・ATC復旧
    • ATC復旧
    復旧支援アプリ
    • プログラムアラーム位置記憶※2

      アラーム発生時の位置を自動で記憶、アラーム発生位置からリスタートできます。

    • 自動バックアップ※2

      NCプログラム、データバンク、PLCをUSBメモリにバックアップ。事故発生時の復旧をスムーズに行います。

    • アラーム履歴

      アラーム履歴の詳細情報を表示して発生原因の絞り込みに活用します。
      アラーム履歴数:2,000件

※1 F600X1は「CNC-C00」制御となります。 ※2「 CNC-D00」制御装置の機能になります。
