Blue Technology (SPEEDIOの環境性能)

大気圏写真 大気圏写真

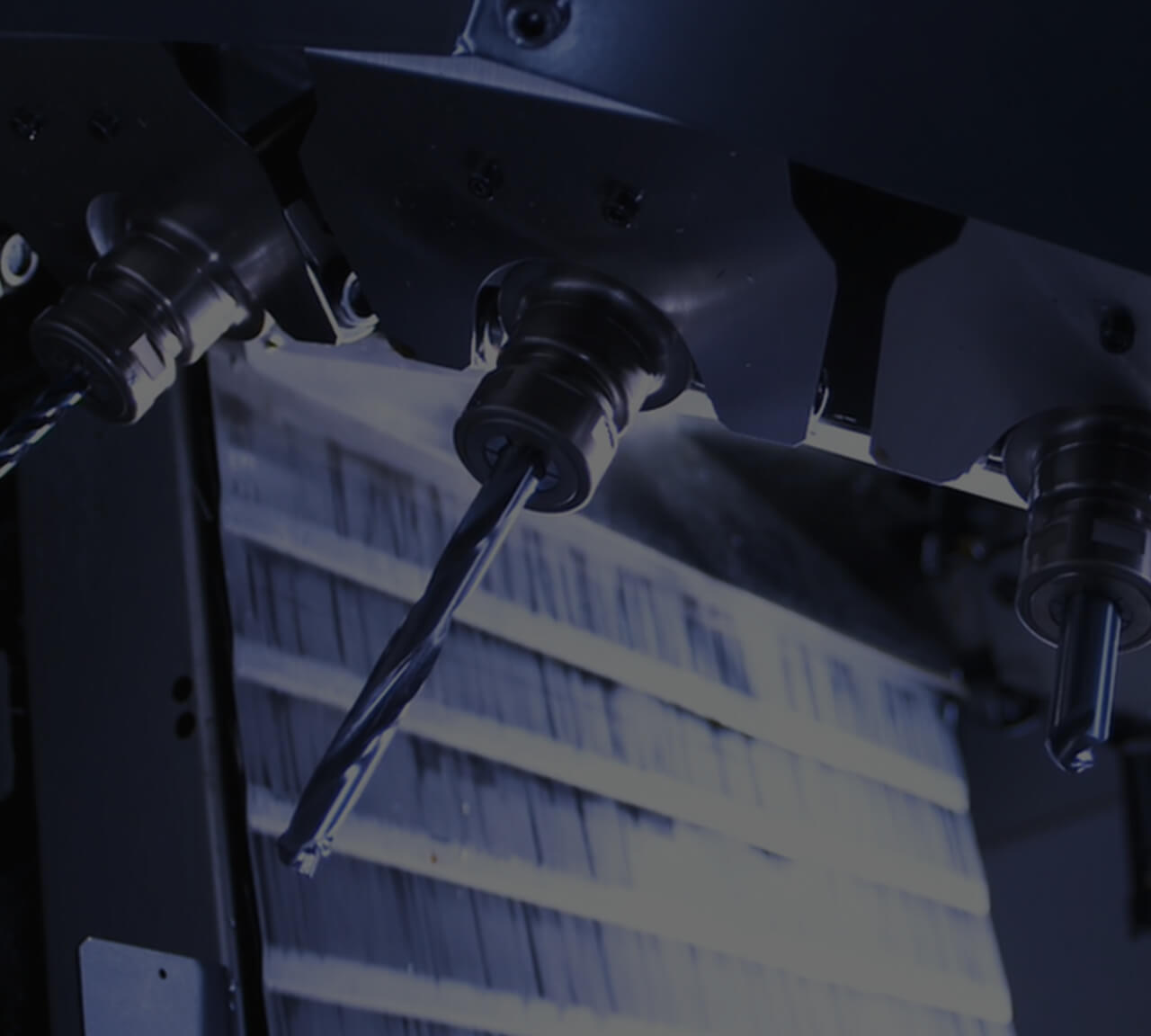

無駄なく、削れ。

切削加工には多くの無駄が発生しています。
自社開発のNC制御（機電一体開発）により現場での作業を使いやすく機械の性能を最大限に引き出し最適化制御によりあらゆる無駄を無くします。
切削をしていない　時間の無駄。
不良品をつくる　資源の無駄。
機械停止中にも電気やエアを消費する　エネルギーの無駄。
必要以上に大きな設備　設置スペースの無駄。
SPEEDIOはこれらの無駄を削ぎ落し、お客様の収益と、地球環境負荷削減に貢献します。

生産現場の4つの無駄を解決する SPEEDIO Blue Technology

  • 時間の無駄
  • 資源の無駄
  • エネルギーの無駄
  • 設置スペースの無駄
More Info
時間の無駄マーク

時間の無駄 削減

加工サイクルタイム中の非切削時間を極限まで削減、さらに加工サイクルタイムの短縮だけでなく、段取り時間、ダウンタイム削減することで、時間の無駄を減らします。

More Info
資源の無駄マーク

資源の無駄 削減

加工調整サポートによる切削不良の防止、リアルタイム監視などの生産サポートにより、資源の無駄を減らします。

More Info
エネルギーの無駄　マーク

エネルギーの無駄 削減

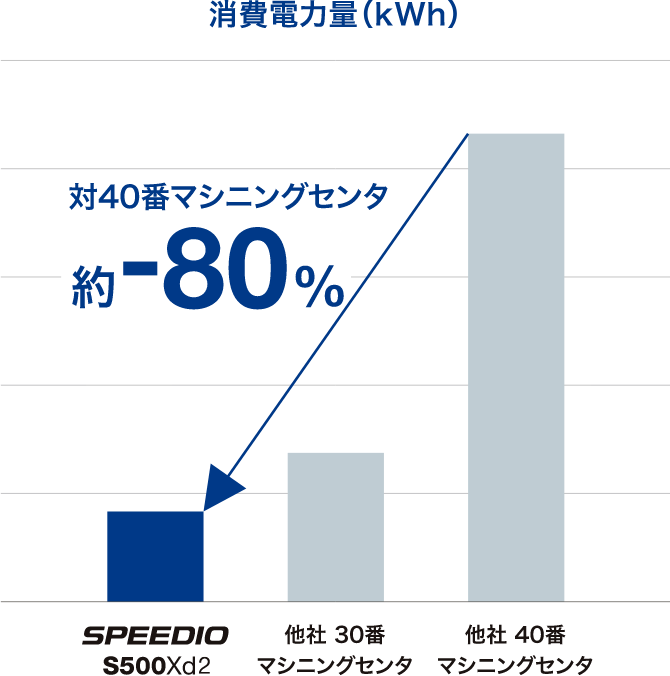

消費電力量・エア流量など全ての無駄を削ぎ落す最適設計により、業界トップクラスの省エネ性能を実現しています。

More Info

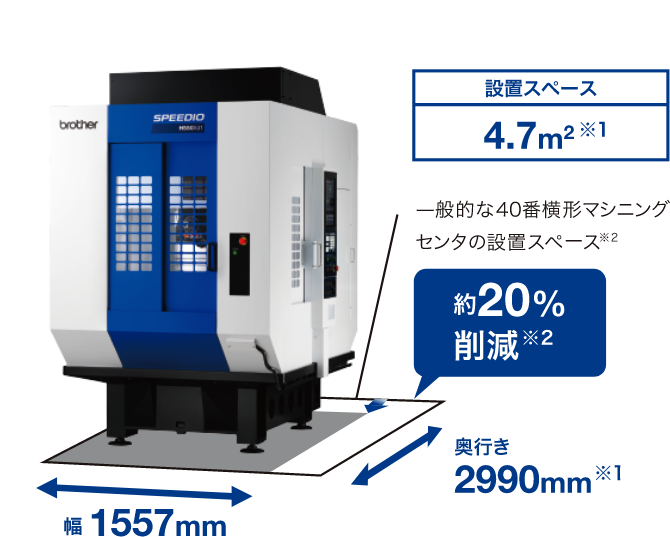

設置スペースの無駄マーク

設置スペースの 削減

コンパクト設計で、設置場所の制限が少なく、無駄なスペースを削減します。

※1. クーラントタンクを含む数値です。
※2. 同程度のストロークを有する40番横形マシニングセンタとの比較です。
大気圏イメージ

時間の無駄マーク

時間の無駄　削減

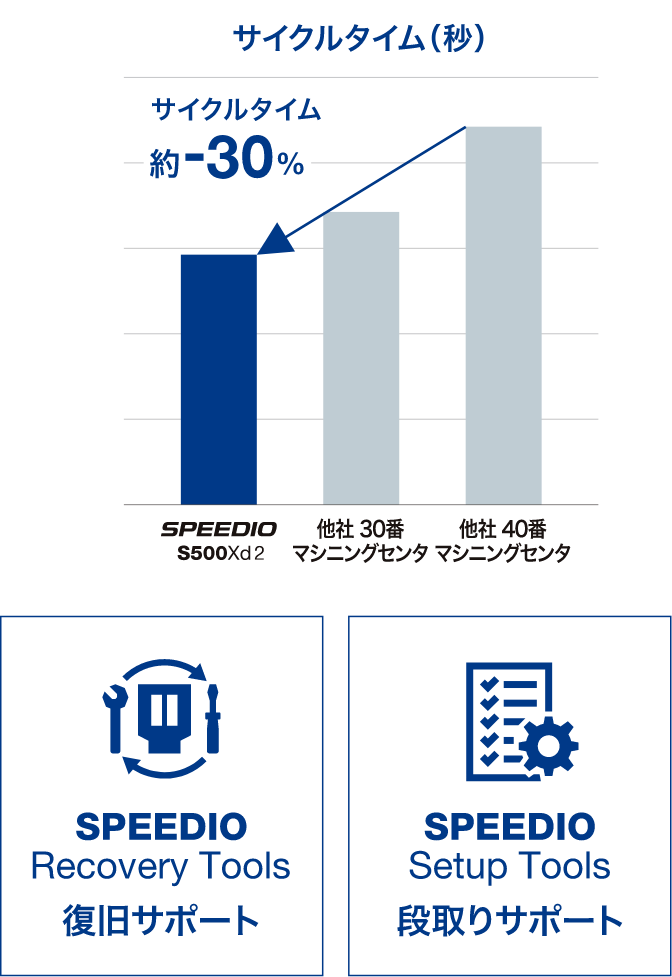

30番マシンの軽量、低慣性の特徴と自社開発NCにより、機械の性能を最大限に引き出します。
 設備稼働時のサイクルタイム短縮から段取り作業の効率化、ダウンタイムからの復旧支援等によりあらゆる時間の無駄を削減します。

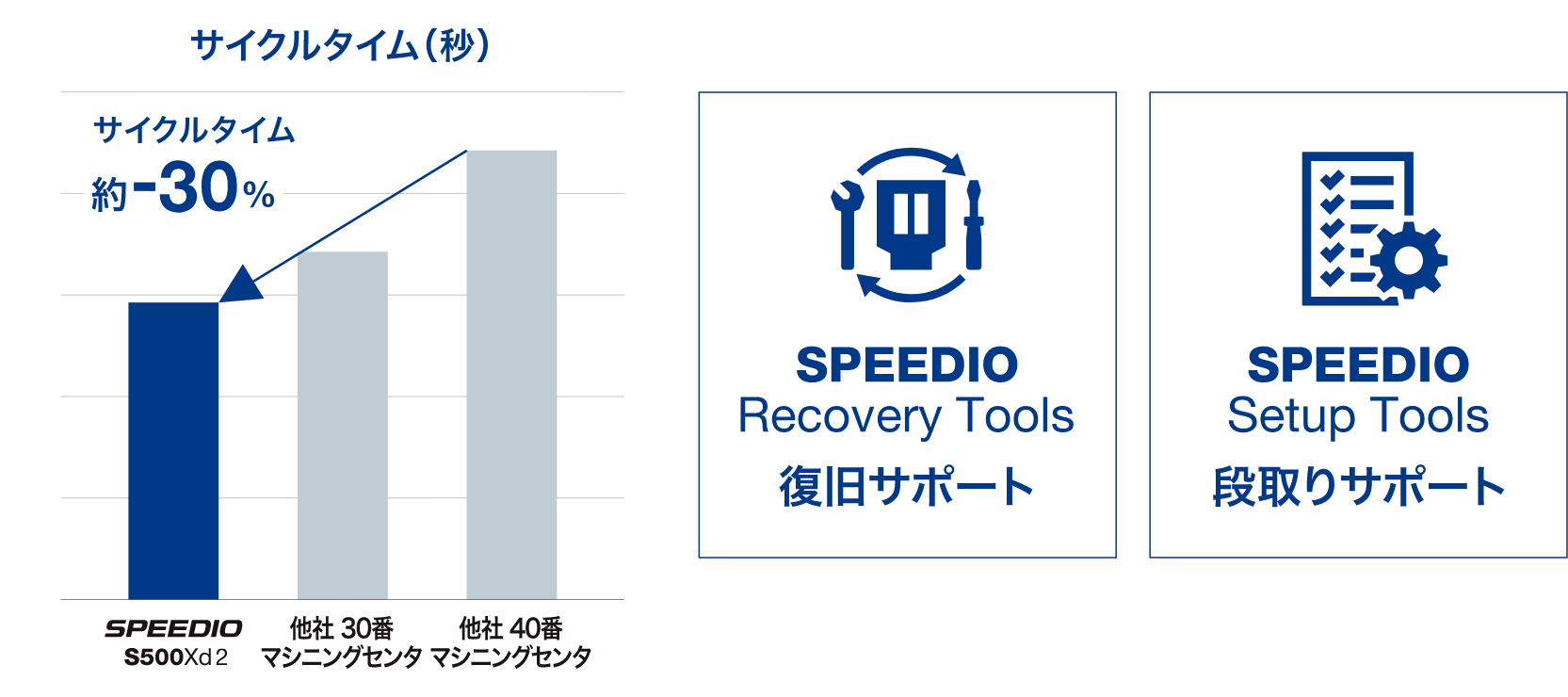

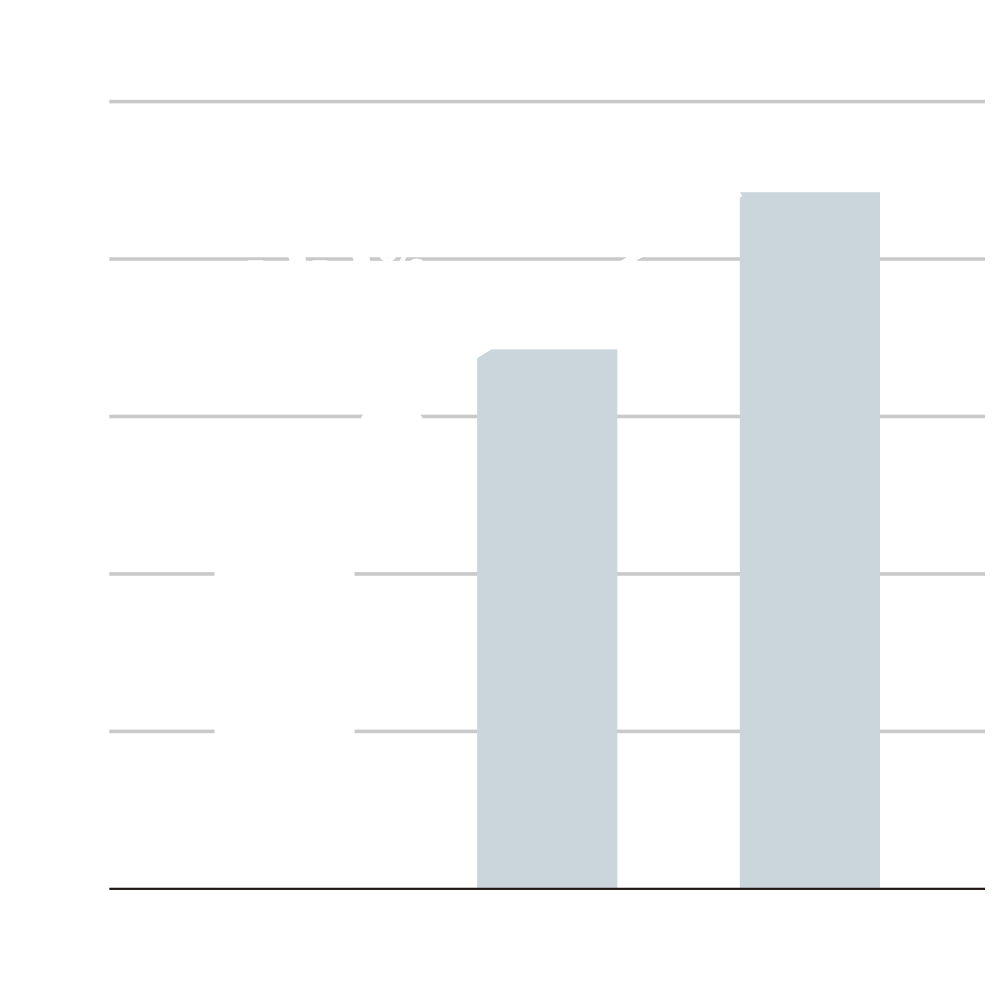

サイクルタイム
短縮

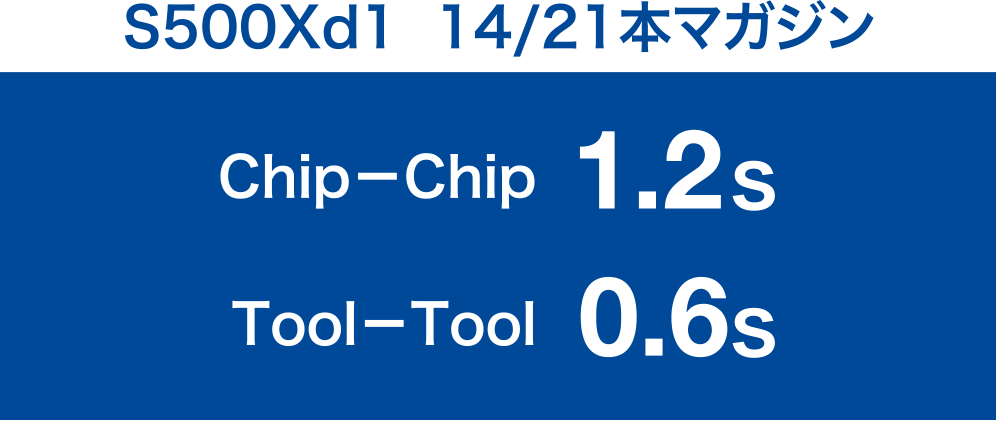

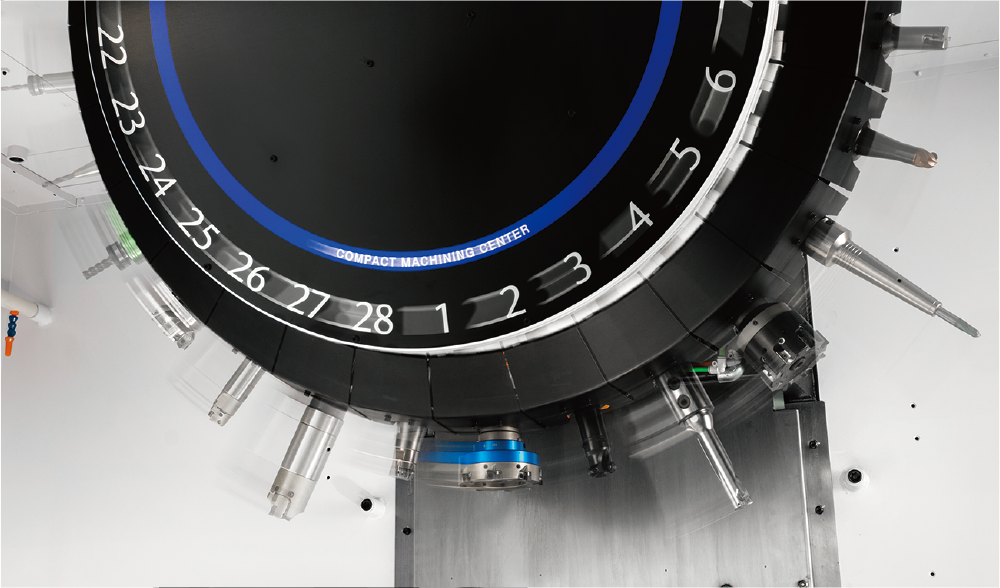

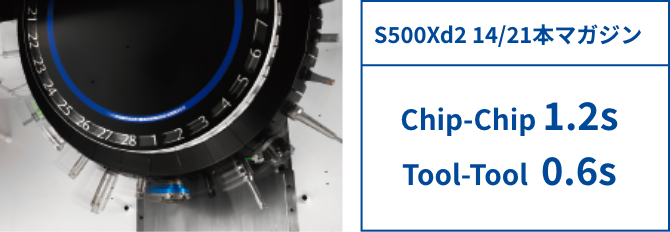

ノンストップATC

主軸の起動／停止、Z軸昇降、マガジン動作の高速化と最適化により高速工具交換を実現。

サイクルタイム
短縮

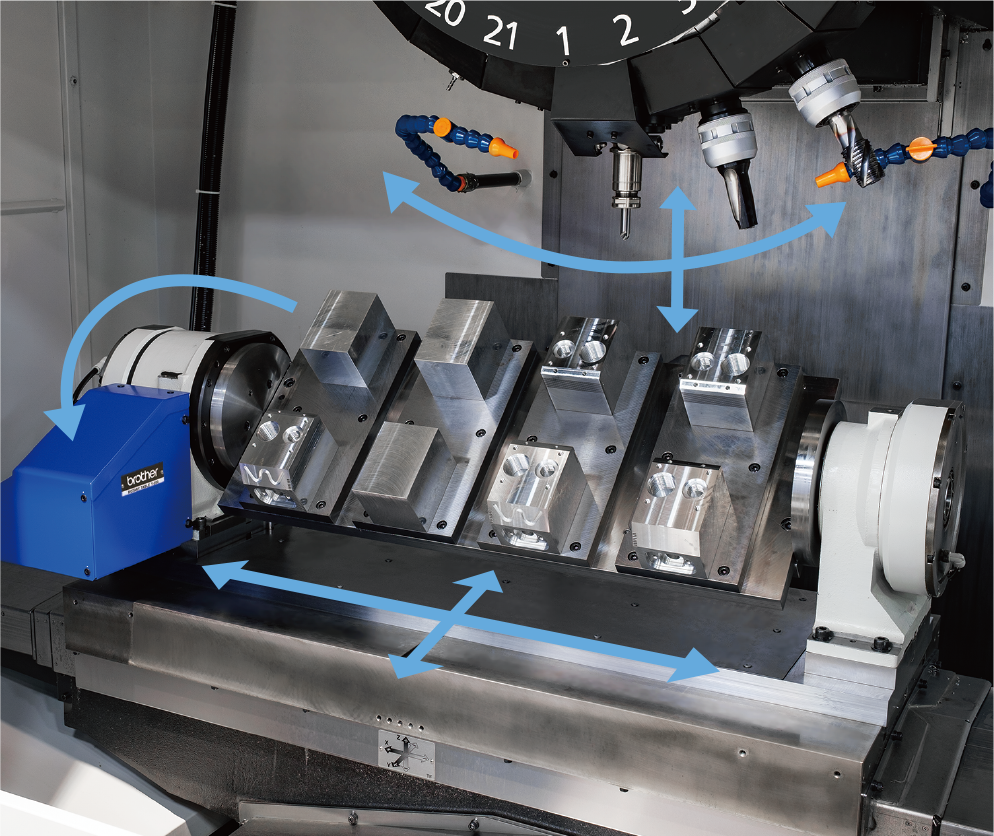

同時動作制御

工具交換と同時にXY軸・付加軸の位置決めを行うことで、非切削時間の削減を実現。

サイクルタイム
短縮

高加減速主軸

低慣性主軸、高加減速主軸モータにより、主軸の起動／停止の高速化を実現。

サイクルタイム
短縮

最適加速度設定XY軸・高加速度Z軸

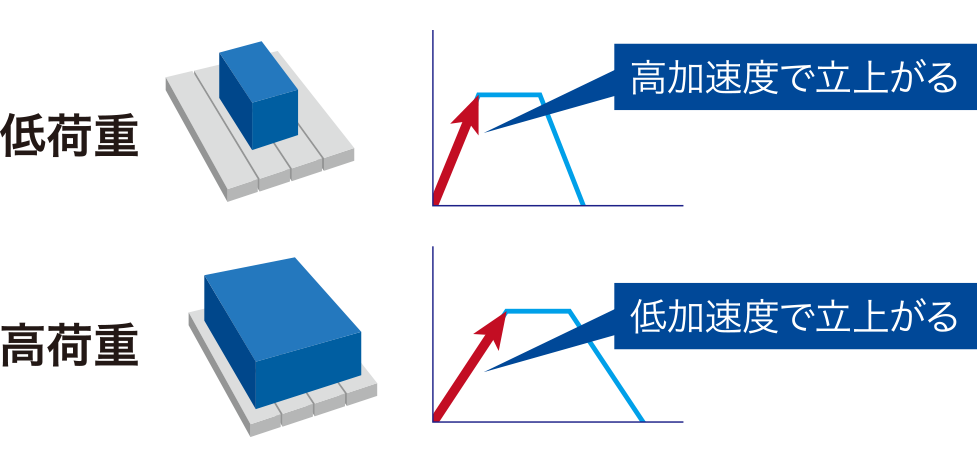

最適加速度設定XY軸

XY軸の最適加速度設定機能により、テーブル積載質量に応じた最適な加速度が設定可能。

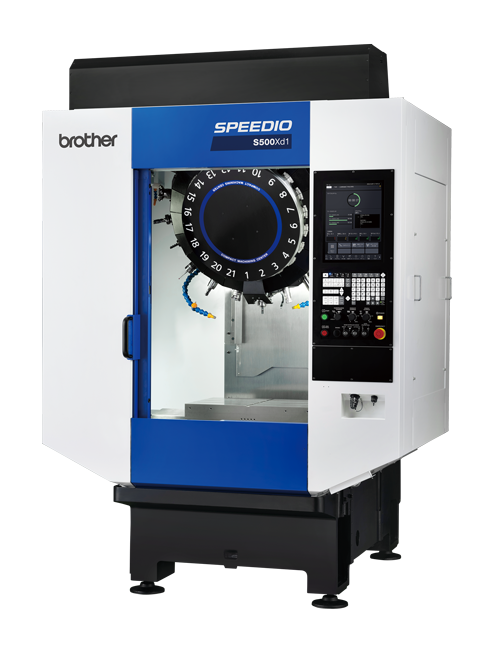

S500Xd1 X/Y軸加速度：2.0G/1.3G

高加速度Z軸

動作の多いZ軸の加速度は、クラス最高レベルを実現し、サイクルタイム短縮に貢献。

S500Xd1 Z軸加速度 最大2.2G

段取り時間
短縮

使いやすさを追求した「CNC-D00」制御※1
新たなアプリ機能と縦置きタッチパネル式15インチ液晶画面により直感的操作を実現。

※1 F600X1は「CNC-C00」制御となります
※2「 CNC-D00」制御装置の機能になります。

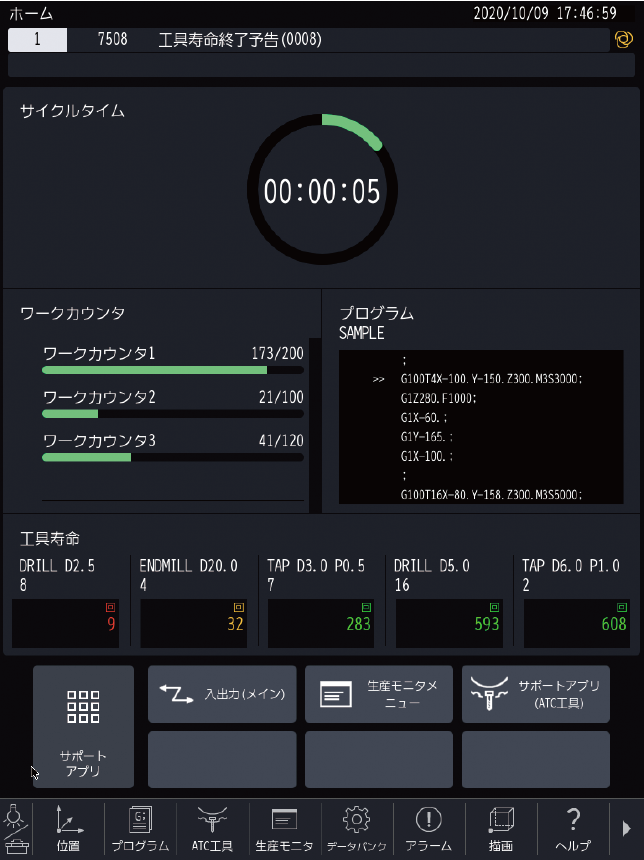

ホーム画面設定※2

全ての操作の起点となるホーム画面。
量産時に必要な情報を一元化。
画面のカスタマイズも可能。

段取り時間
短縮

使いやすさを追求した「CNC-D00」制御※1
新たなアプリ機能と縦置きタッチパネル式15インチ液晶画面により直感的操作を実現。

※1 F600X1は「CNC-C00」制御となります
※2「 CNC-D00」制御装置の機能になります。

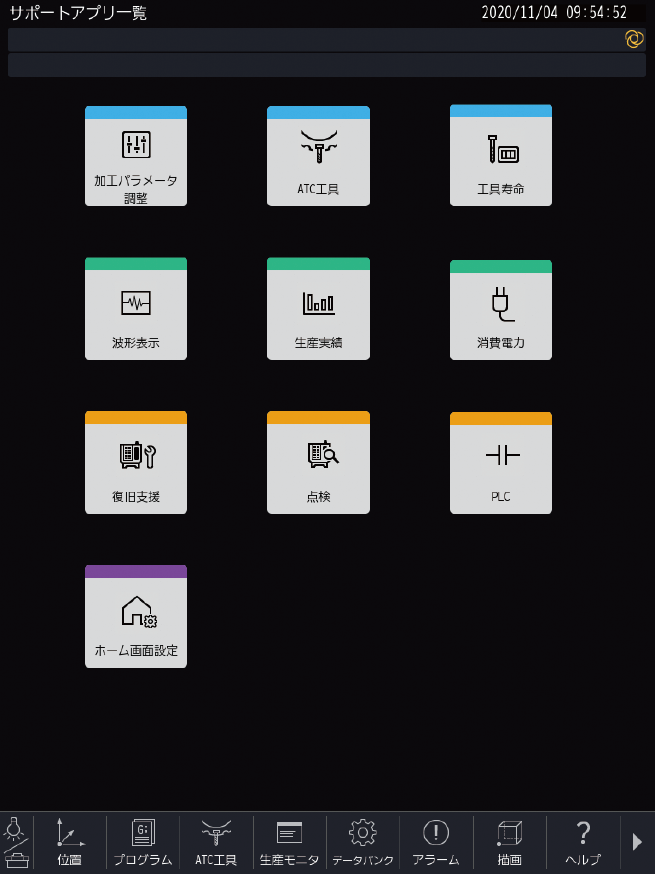

新ユーザーインターフェース※2

関連機能を集約、視覚的な表示により操作性、視認性を向上させたサポートアプリを新設、電卓、メモ帳やファイルビューアなど便利機能を搭載、従来画面での操作もタッチパネルで容易に、使い勝手が大幅に向上しています。

段取り時間
短縮

SPEEDIO段取りサポート

加工前に効率良く行える段取り作業
面倒な段取りの手間を削減

※「 CNC-D00」制御装置の機能になります。

ATC工具アプリ※
工具寿命アプリ※
メニュープログラミング
キーボード※
ヘルプキー
メモ帳・電卓・ファイルビューア※
ダウンタイム
短縮

SPEEDIO復旧サポート

安心管理でダウンタイムを削減

※「 CNC-D00」制御装置の機能になります。

復旧支援アプリ
プログラムアラーム位置記憶※
自動バックアップ※
アラーム履歴
大気圏イメージ

資源の無駄マーク

資源の無駄　削減

加工不良をつくらない、故障を防ぐ、生産現場で日々起こり得る不良を未然に防ぐ保守機能により高い信頼性を実現し、資源の無駄を削減します。
不良削減/
予防保全

SPEEDIO生産サポート

現場のニーズに合わせて生産効率を最大化

高速高精度加工

工具先端点制御※1,2

微小線分処理能力

※1「 CNC-D00」制御装置の機能になります。 ※2 同時5軸仕様の機能になります。

不良削減/
予防保全

SPEEDIO 復旧サポート

加工前に効率良く行える段取り作業
面倒な段取りの手間を削減

※ R650Xd1 40本ツール仕様は対象外となります。

事故を防ぐ予防保全

ATC工具監視※

過負荷予測機能

メンテナンス通知機能

モータ絶縁抵抗計測機能

操作履歴

不良削減/
予防保全

SPEEDIO 加工調整サポート

不慣れな方でも安心の加工設定
調整機能で安定した加工精度を実現

最適な加工の設定

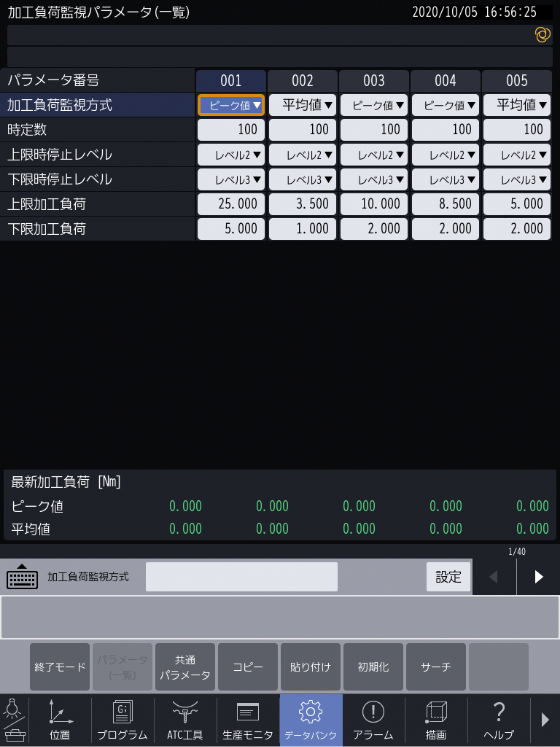

加工パラメータ調整アプリ※

加工モード設定

※「CNC-D00」制御装置の機能になります。

不良削減/
予防保全

SPEEDIO 加工調整サポート

不慣れな方でも安心の加工設定
調整機能で安定した加工精度を実現

切削不良の防止

波形表示アプリ

熱変位自動補正

描画機能

工具データ範囲設定機能

不良削減/
予防保全

SPEEDIO 加工調整サポート

不慣れな方でも安心の加工設定
調整機能で安定した加工精度を実現

切削不良の防止

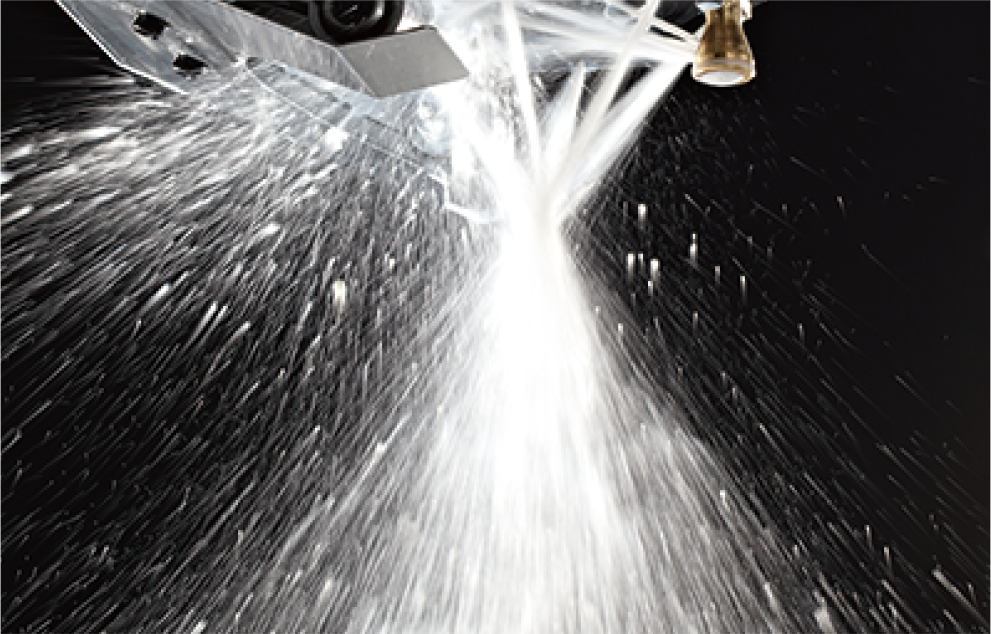

エアアシスト式ツール洗浄（オプション）

高い吐出流量によりホルダーに付着した切り屑を強力に落とします。チャンバーに溜めたクーラントをエア圧力で押し出して吐出するため、専用ポンプが不要、エネルギーの無駄を削減します。

資源の
有効活用

消耗品のないサイクロンフィルター付きタンク
（CTS専用オプション）

消費量を最適化する自動オイル潤滑・自動グリス潤滑
（オプション）

大気圏イメージ

エネルギーの無駄　マーク

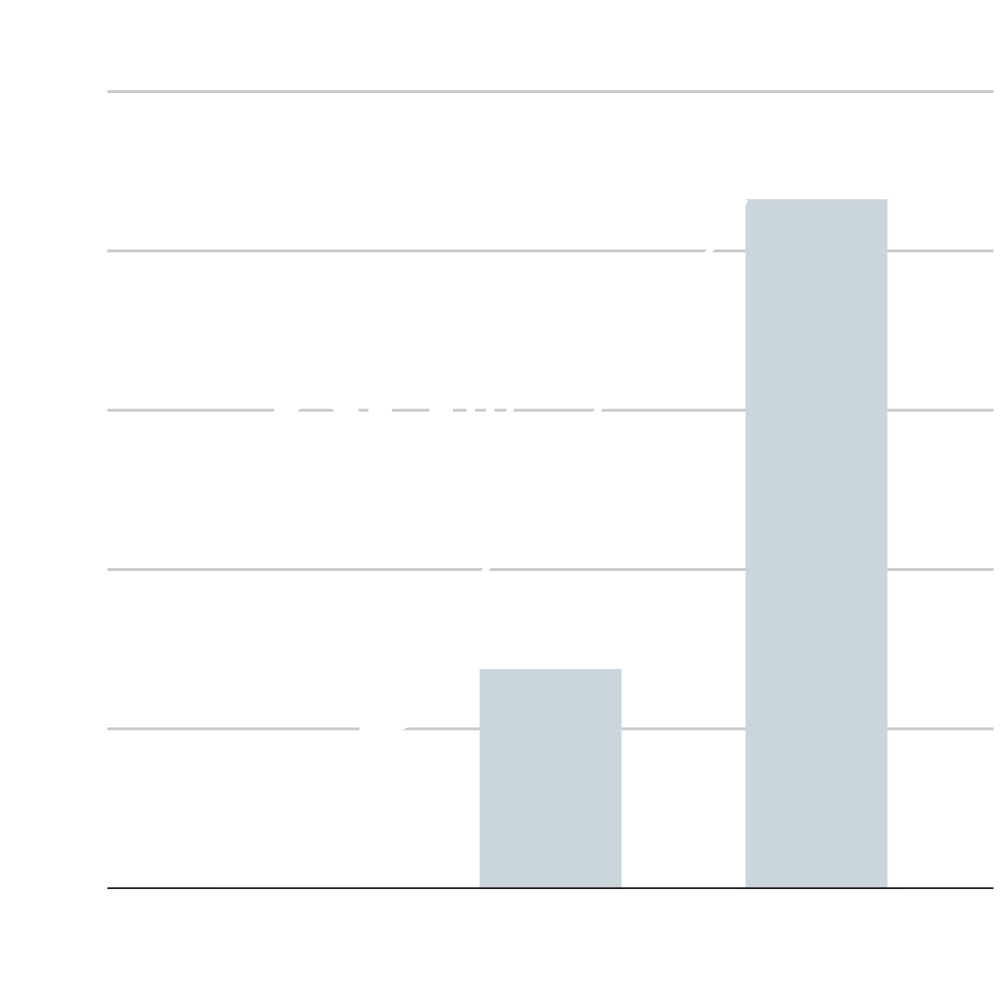

エネルギーの無駄　削減

電源回生システムをはじめ、様々な省エネ機能を搭載、機能の無駄を省き最適化されたエア消費量によりエネルギーの無駄を削減します。

省電力

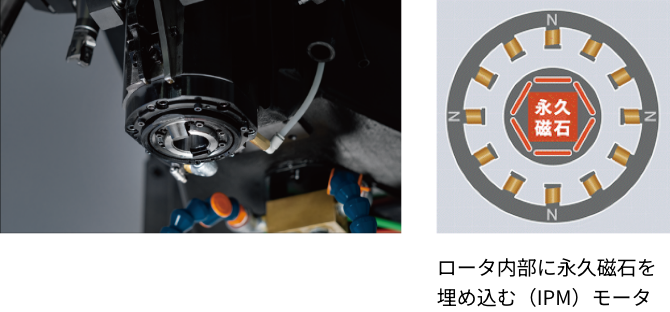

高効率主軸モータ

ブラザー独自の高加減速タイプの同期モータは、回転、停止のレスポンスが速く、省電力で高効率な切削を実現しています。

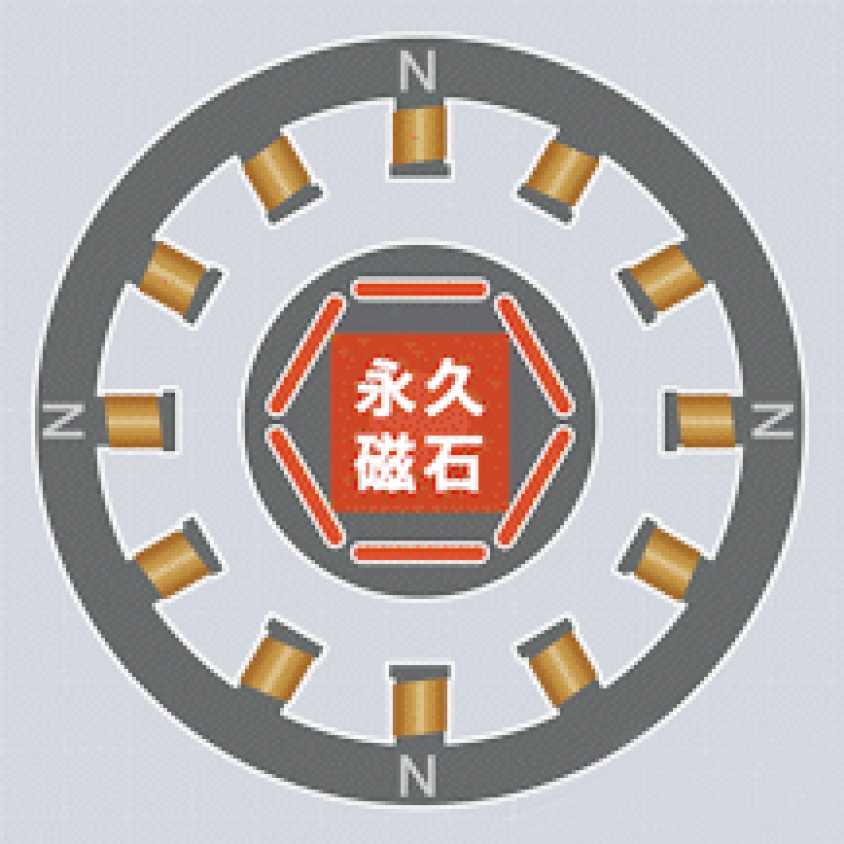

ロータ内部に永久磁石を埋め込む同期（IPM）モータ

省電力

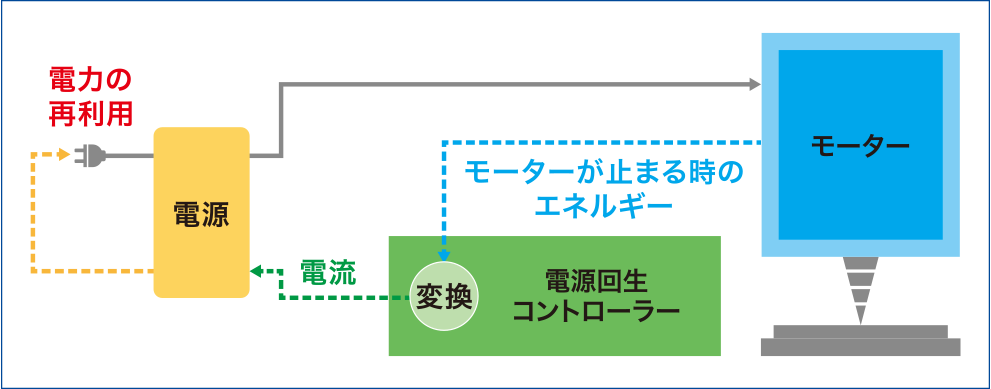

電源回生システム

サーボモータにおいて減速時に発生するエネルギーを、再利用する電源回生技術を搭載しています。

省電力

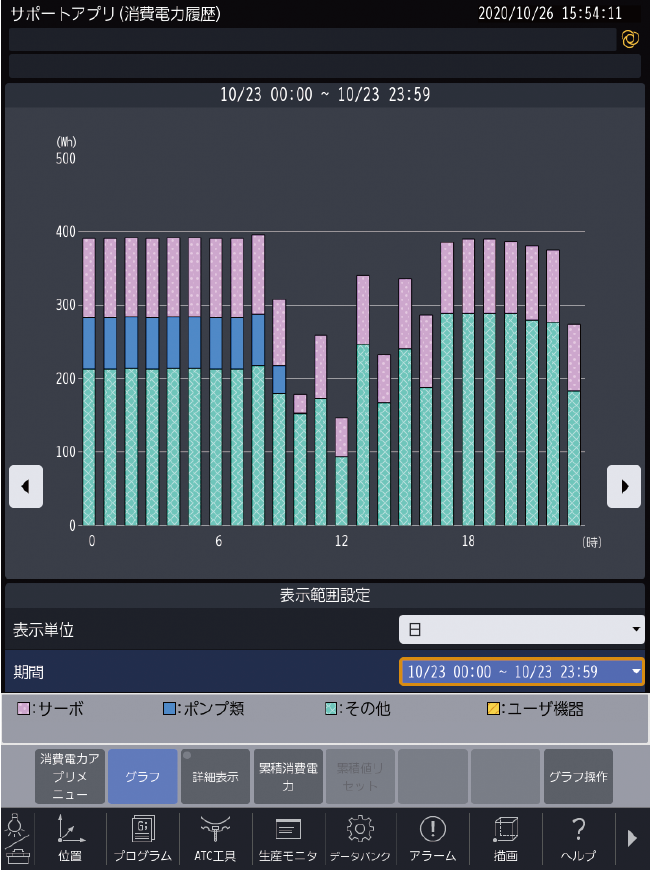

消費電力アプリ

サーボ、ポンプ、その他の機器等用途ごとに分類して表示。サイクル単位での計算も可能です。

省電力

省エネNC機能

待機モード

機内灯自動オフ

オートパワーオフ

画面自動消去

クーラント自動オフ

省エア

エア関連機能を見直して無駄を省き最適化することでエア消費量を削減しています。

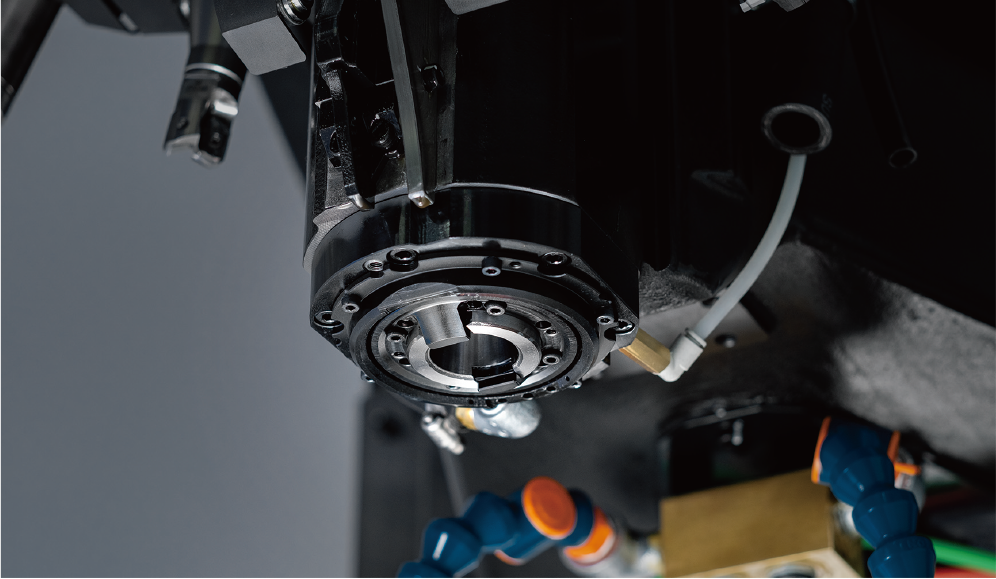

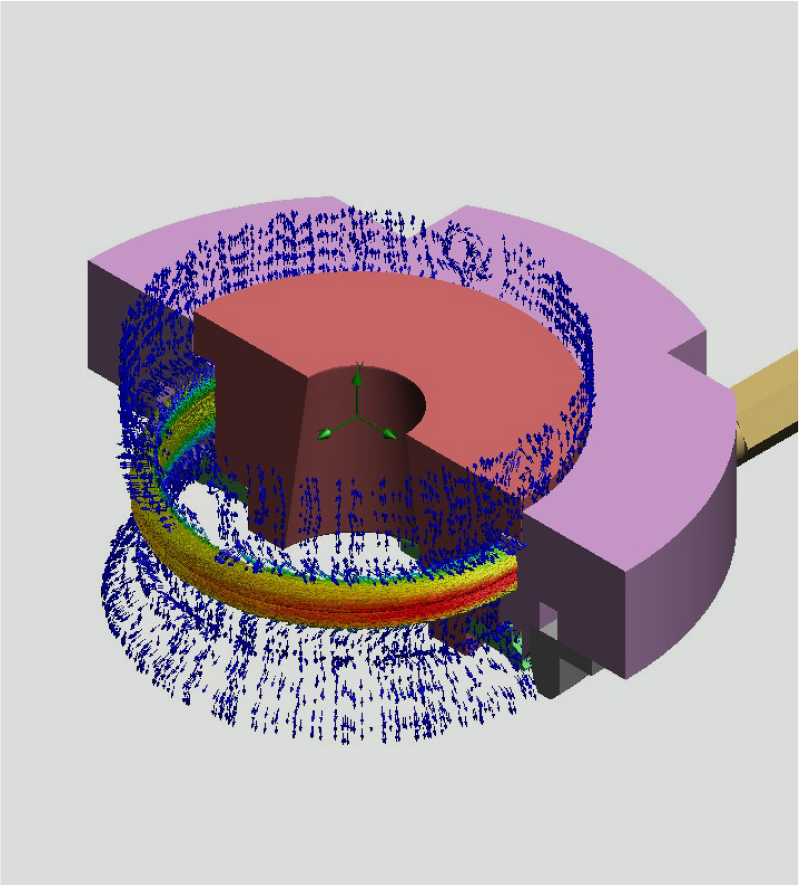

エアパージ

流量解析を重ねて少ないエアパージでも主軸へのクーラント侵入を防止する高い密閉構造を実現。エア消費量を大幅に削減しています。

省エア

エア関連機能を見直して無駄を省き最適化することでエア消費量を削減しています。

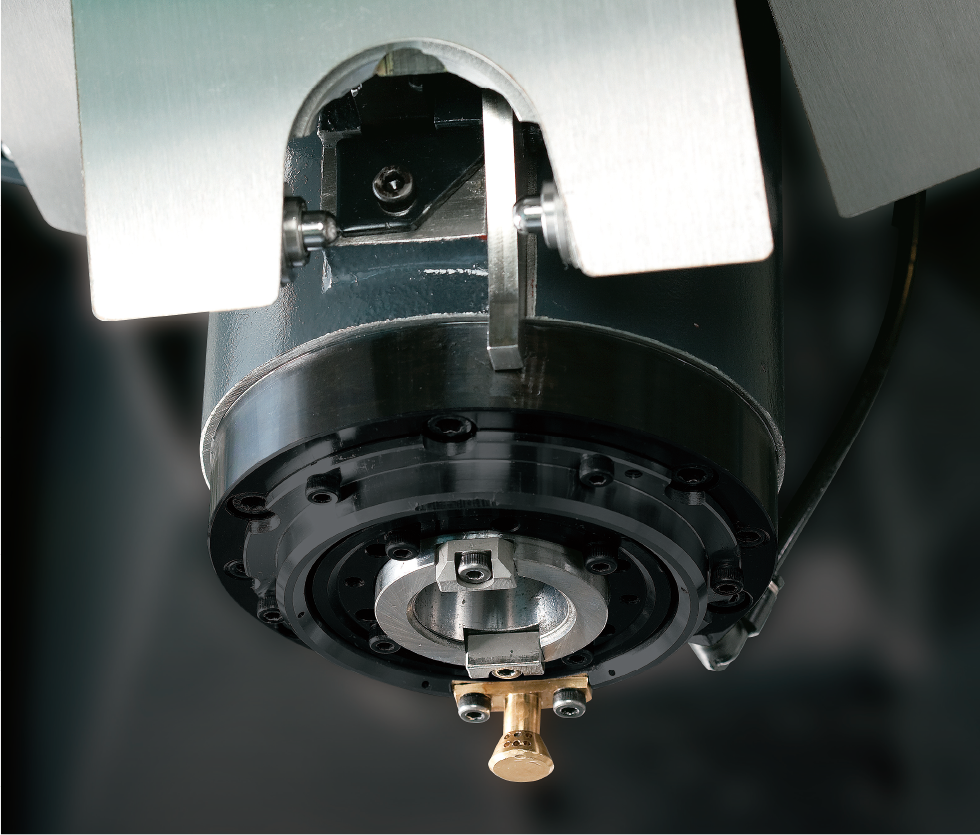

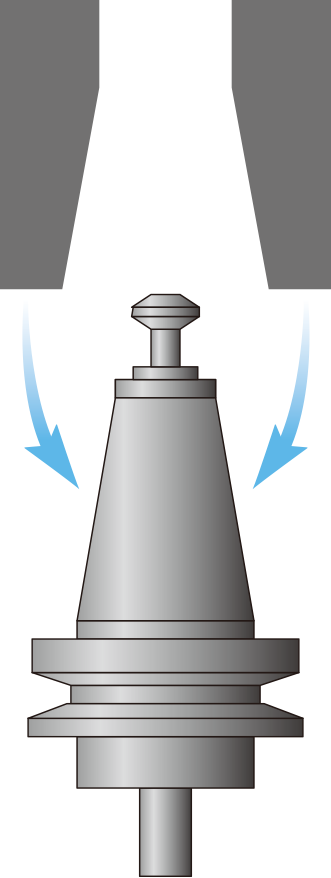

主軸エアブロー

エア消費量は半減しながら必要なタイミングのみに従来の3倍のエアを吐出し洗浄力をアップします。ポンプのみで行った場合と比べ、少ない消費電力で行えます。

大気圏イメージ

設置スペースの無駄マーク

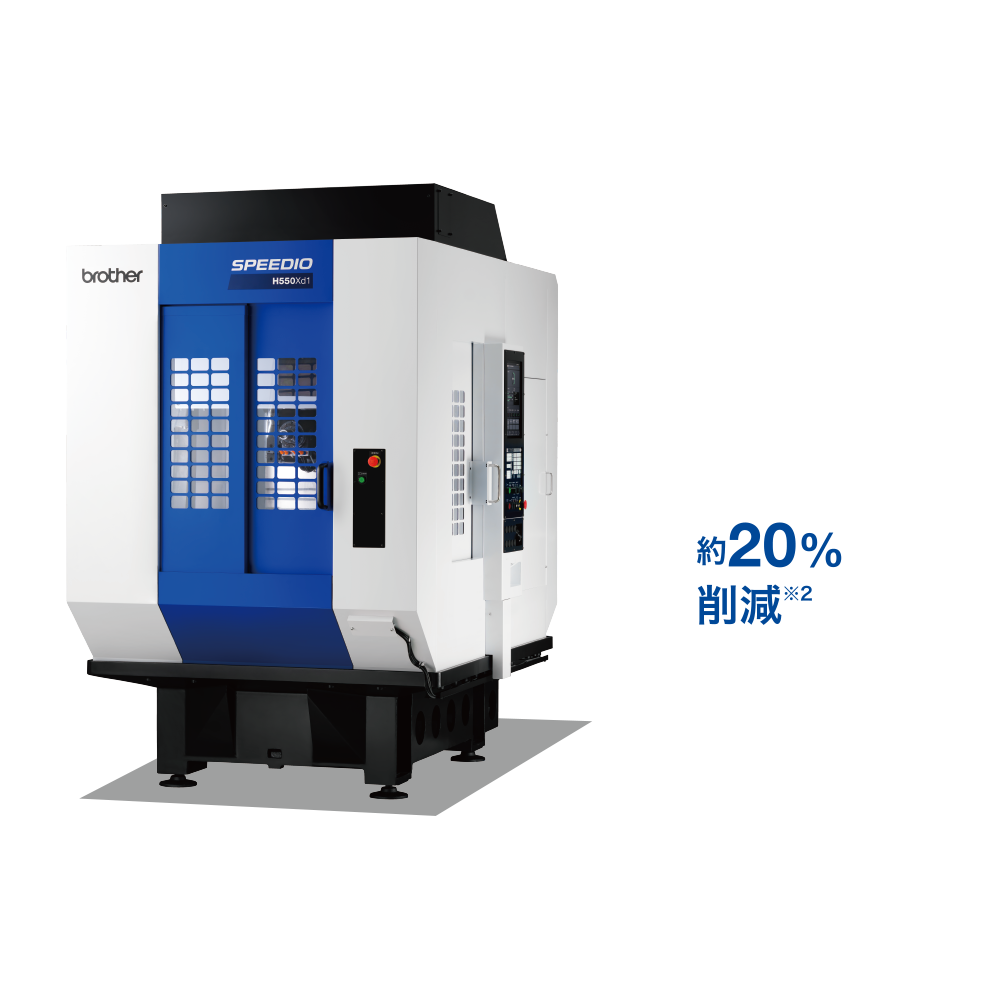

設置スペースの無駄　削減

コンパクト設計で、設置場所の制限が少なく、無駄なスペースを削減し、快適な作業スペース等の空間を確保します。
コンパクト設計

コンパクト設計で、限られたスペース内にも効率良く配置することが可能です。

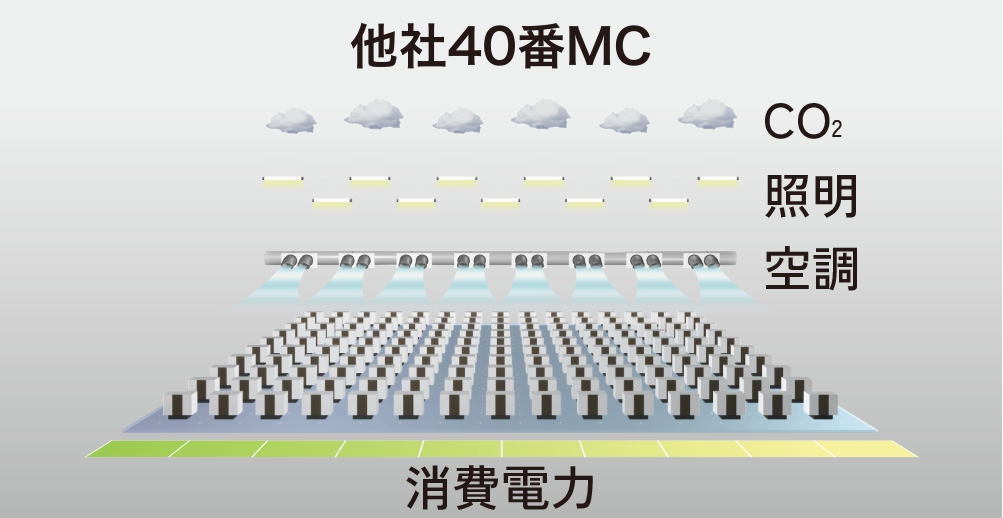

また、工場を新設する際はフロア面積を抑えることができ、照明や空調設備も少なく工場全体の省エネルギーにつながります。

speedio
無駄なく、削れ。

SPEEDIOは、 高い生産性を求めるお客様のための、 40番にはないコンパクトさと スピードを持ちながら高い切削能力を持つ、 地球環境に優しい30番マシンのブランドです。

READ MORE
サポート情報
サポート情報製品やサービスに関するサポート情報をご案内
ブラザーテクノロジーセンター
ブラザーテクノロジーセンター実機やデモ加工をご覧になりたいお客様

LINE UP

SPEEDIO(スピーディオ)
  • S

    コンパクトマシニングセンタ

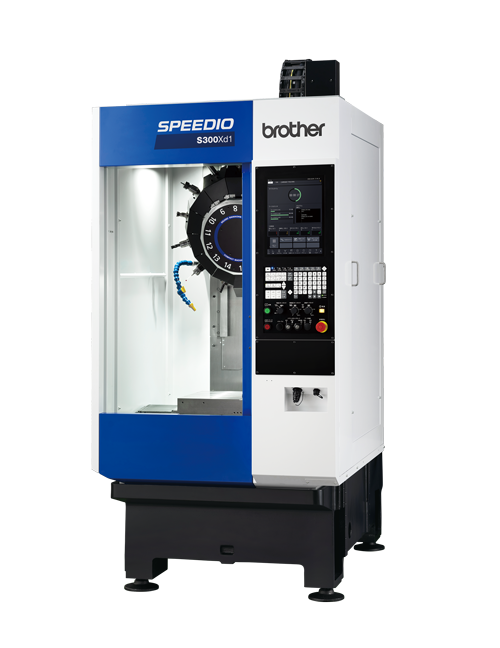

    • S300Xd1

      S300Xd1
      S300Xd1
      移動量 (mm) X:300 Y:400 Z:300
      VIEW MORE

    • S500Xd1

      S500Xd1
      S500Xd1
      移動量 (mm) X:500 Y:400 Z:300
      VIEW MORE

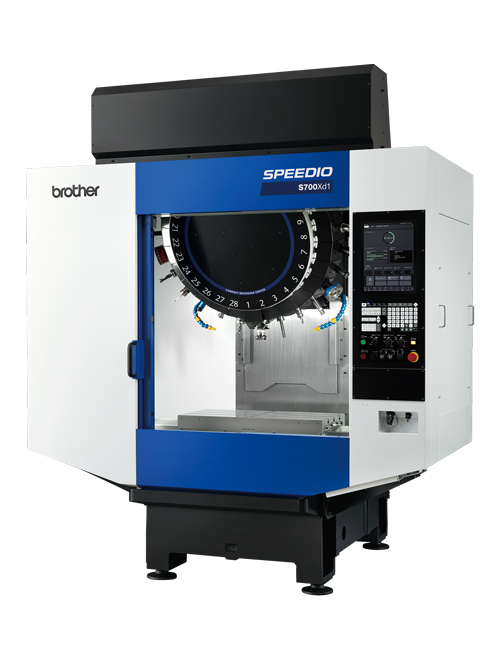

    • S700Xd1

      S700Xd1
      S700Xd1
      移動量 (mm) X:700 Y:400 Z:300
      VIEW MORE
  • W

    ワイドストローク
    コンパクト
    マシニングセンタ

    • W1000Xd2

      W1000Xd2
      W1000Xd2
      移動量 (mm) X:1,000 Y:500 Z:380
      VIEW MORE
  • R

    パレットチェンジャー搭載
    コンパクトマシニングセンタ

    • R450Xd1

      R450Xd1
      R450Xd1
      移動量 (mm) X:450 Y:320 Z:305
      VIEW MORE

    • R650Xd1

      R650Xd1
      R650Xd1
      移動量 (mm) 14/22本仕様 X:650 Y:400 Z:305, 40本仕様 X:650 Y:400 Z:435
      VIEW MORE
  • U

    ユニバーサル
    コンパクト
    マシニングセンタ

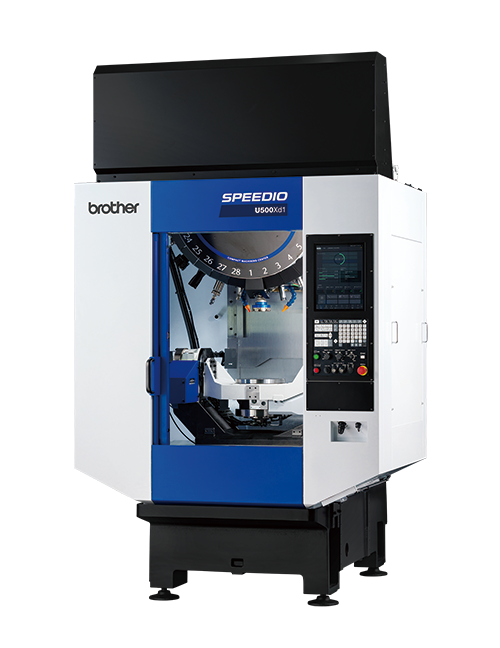

    • U500Xd1

      U500Xd1
      U500Xd1
      移動量 (mm) X:500 Y:400 Z:300
      VIEW MORE
  • F

    高剛性
    コンパクトマシニングセンタ

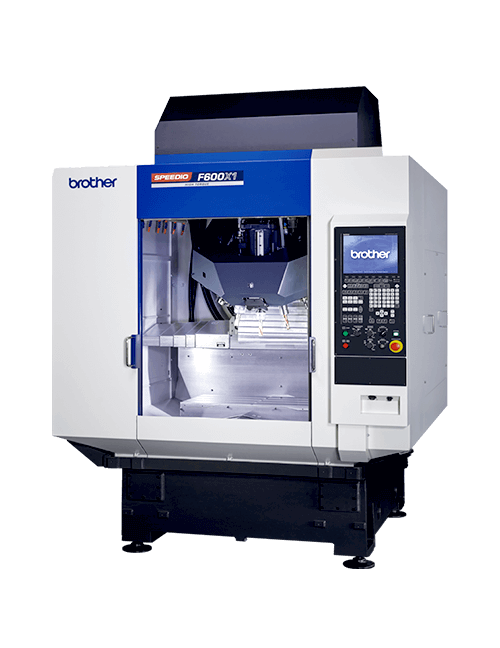

    • F600X1

      F600X1
      F600X1
      移動量 (mm) X:600 Y:400 Z:350
      VIEW MORE
  • M

    コンパクトマルチタスクマシン

    • M200Xd1

      M200Xd1
      M200Xd1
      移動量 (mm) X:200 Y:440 Z:305
      VIEW MORE

    • M300Xd1

      M300Xd1
      M300Xd1
      移動量 (mm) X:300 Y:440 Z:380
      VIEW MORE
  • H

    横形
    コンパクトマシニングセンタ

    • H550Xd1

      H550Xd1
      H550Xd1
      移動量 (mm) X:550 Y:400 Z:400
      VIEW MORE

  • 専用オプション

    • T-200A/T-200Ad

      M200Xd1

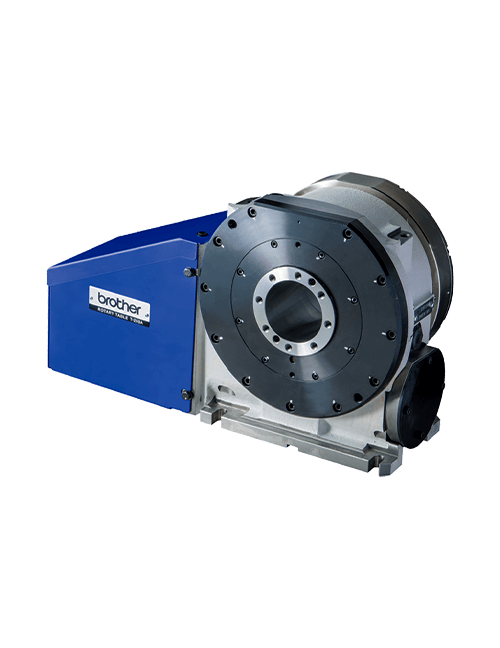

      T-200A/T-200Ad
