ブラザー数値制御装置

CNC-D00

新たなアプリ機能と縦置きタッチパネル式の15インチ画面により直感的操作を実現

iFデザイン賞を受賞[新しいウィンドウ] (「iF Design」のサイトへリンクします。)
iFデザイン賞を受賞

CNC-D00 製品紹介

CNC-D00 製品紹介

CNC-D00

CNC-D00の特長

ホーム画面

量産時に必要な情報を1つに集約

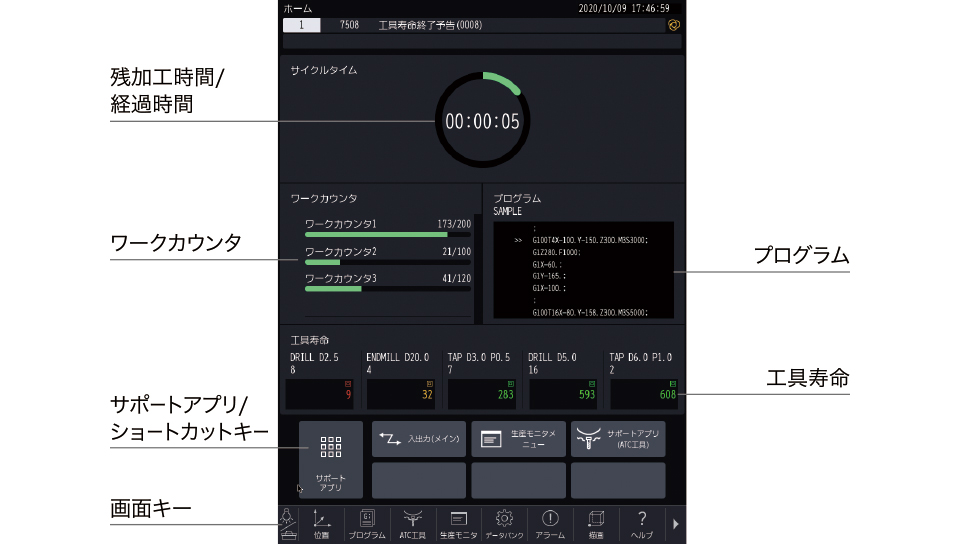

全ての操作の起点となるホーム画面を新設。量産時に必要な情報を一元化。画面のカスタマイズも可能でさらに使いやすく。

サポートアプリ

複雑操作が不要な使いやすいアプリ

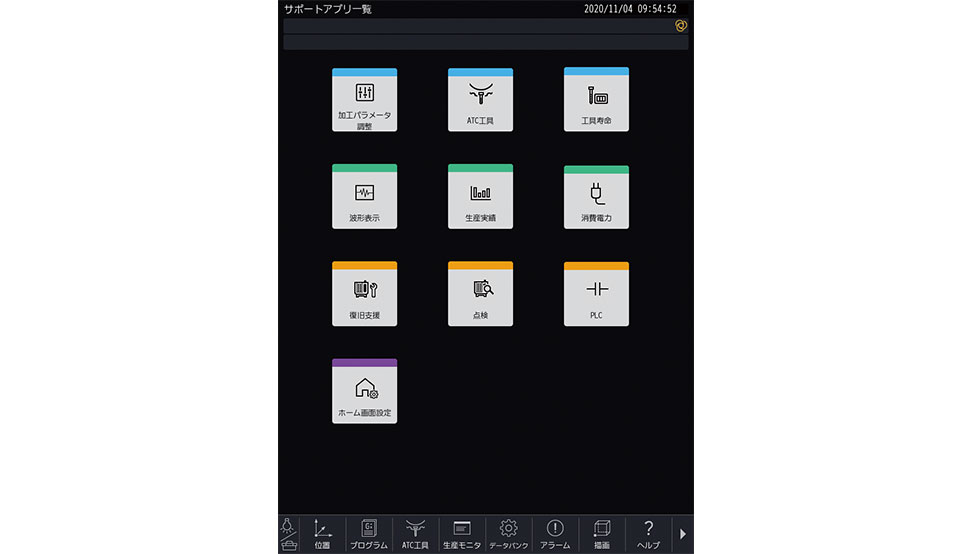

操作性、視認性を向上させたサポートアプリを新設。一画面で工具設定が全て行えるATC工具アプリや生産実績や稼働状況を視覚化表示する生産実績アプリなどを用意。SPEEDIOを初めて使うお客様でも複雑な操作を覚える必要はありません。

従来画面

従来の操作もそのまま使える従来画面

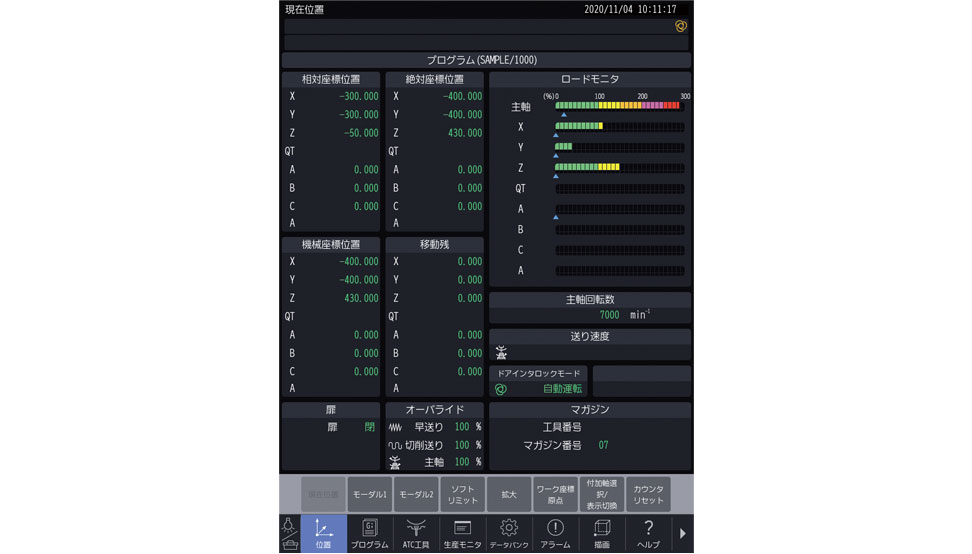

従来機種の構成を踏襲した画面を用意。旧機種に慣れている方でも新たな操作方法を覚えることなく、そのままの使い勝手でご利用いただけます。タッチ操作も可能で、新人からベテランまで、現場全てのオペレーターに適合します。

生産現場の問題を解決する4つのサポートパッケージ

段取りサポート

加工前に効率良く行える段取り作業
面倒な段取りの手間を削減

  • ATCエ具アプリ
  • 工具寿命アプリ
  • メニュープログラミング
  • QWERTYソフトキー
  • MDI運転複数ブロック対応
  • 拡大されたメモリ容量
  • ヘルプキー
  • メモ帳・電卓・ファイルビューア

SPEEDIO Setup Tools

加工調整サポート

不慣れな方でも安心の加工設定
調整機能で安定した加工精度を実現

  • 加工パラメータ調整アプリ
  • 加工モード設定
  • 波形表示アプリ
  • 熱変位自動補正
  • 積載質量推定
  • 描画機能
  • 工具長範囲設定機能

SPEEDIO Adjust Tools

生産サポート

あらゆる生産に最適なSPEEDIO
現場のニーズに合わせて生産効率を最大化

  • サイクルタイム向上
  • 加工負荷監視機能
  • 消費電カアプリ
  • ATC監視機能
  • 生産実績アプリ
  • 微小線分処理能力
  • ネットワーク機能強化
  • 加工パラメータ調整アプリ

SPEEDIO Production Tools

復旧サポート

もしもの時に備えた予防保全
安心管理でダウンタイムを削減

  • 復旧支援アプリ
  • プログラムアラーム位置記憶
  • 自動バックアップ
  • アラーム履歴
  • 過負荷予測機能
  • メンテナンス通知機能
  • モータ絶縁抵抗計測機能
  • キー操作履歴
  • サイクルタイム向上

SPEEDIO Recovery Tools

仕様

NC機能

操作 ドライラン
マシンロック
プログラム再開
早送りオーバーライド
切削送りオーバーライド
バックグランド編集
画面キャプチャ
操作レベル
外部入出カキー

(オプション)
  主軸オーバライド
プログラミング アブソリュート/インクレメンタル
インチ/メトリック
座標系設定
コーナ面取り/コーナR
座標回転
シンクロタップ
サブプログラム
プログラム軌跡描画
計測 自動ワーク計測 *1
工具長測定
高速高精度 加工パラメータ調整
高精度モードAIII
高精度モードBI (先読み160ブロック)
バックラッシ補正

(オプション)
  高精度モードBIi
  (先読み1,000ブロック、滑らか経路補正)
モニタリング 加工負荷監視
ATCエ具監視
過負荷予測
波形表示/外部出力
熱変位自動補正システムII (X、Y、Z軸)
生産実績表示
工具寿命/予備工具
保守 タップ戻し機能
状態履歴
アラーム履歴
キー操作履歴
モータ絶縁抵抗計測
ツール洗浄フィルター目詰まり検知
自動化・ネットワーク コンピュータリモート
OPC UA
自発通知
内蔵PLC(LD/ST/FBD)

(オプション)
  CC-Linkマスタ局
  CC-Linkリモートデバイス局
  PROFIBUS DPスレーブ
  Device Netスレーブ
  PROFINETスレーブ
  EtherNet/lPスレーブ
省エネ オートパワーオフ
待機モード
クーラント自動オフ
機内灯自動オフ
チップシャワーオフディレイ
サポートアプリ 加工パラメータ調整
ATCエ具
工具寿命
波形表示
生産実績
消費電力
復旧支援
点検
PLC
アクセサリ ファイルビューア
メモ帳
電卓
ショートカット登録
画面消去
NC言語方式限定機能 メニュープログラミング
ローカル座標系
拡張ワーク座標系
一方向位置決め
インバースタイム送り
プログラマブルデータ入力
工具長補正
工具径補正
スケーリング
ミラーイメージ
外部サブプログラム呼び出し
マクロ
テープ運転
多段スキップ
(オプション)
  サブミクロン指令 *2
  割込み形マクロ
  ロータリフィクスチャオフセット
  傾斜面座標設定 *3
  インポリュート補間
対話方式限定機能 動作プログラム
スケジュールプログラム
工具自動選択
切削条件自動設定
工具長補正呈自動設定
工具径補正量自動設定
未知数入力自動計算
加工順制御
  • *1: 計測機器はお客様でご用意ください。
  • *2: サブミクロン指令選択時は、対話プログラムヘの切替えが出来なくなります。
  • *3: 付加できる機種に制限があります。

NC仕様

CNC装置型式 CNC-D00
制御軸数 5軸(X、Y、Z、付加軸2軸)
同時制御軸数 位置決め 5軸(X、Y、Z、A、B)
補間機能 ・直線:4軸(X、Y、Z、付加軸1軸)
・円弧:2軸
・ヘリカル/円すい補間:3軸(X、Y、Z)
・インボリュート補間(オプション)
最小設定単位 0.001mm、0.0001inch、0.001°
最大指令値 ±999999.999mm ±99999.9999inch
表示 15型カラー液晶タッチ式ディスプレイ
メモリ容量 500MB、3GB(オプション) * プログラムとデータバンクの合計
外部通信機能 USBインターフェイス、イーサネット、RS232C(オプション)
登録プログラム本数 4,000本(プログラムとデータバンクの合計)
プログラム方式 NC言語方式、対話方式(パラメータ切替)
対話プログラム→NC言語プログラムへの変換可能
  • * 「制御軸数」、「同時制御軸数」は最大軸数であり、仕向け、仕様により異なります。
  • * イーサネットは、米国XEROX社の登録商標です。
