SPEEDIO専用オプション

ロータリーテーブル T-200A / T-200Ad

高速・高精度・長寿命を実現

ロータリーテーブル T-200Aの特長

ローラーギアカム機構

高精度
ノーバックラッシによる高精度

高生産性
最高回転速度100min^-1による高生産性

長寿命
経年劣化が少なく恒久的に高精度を維持

入力軸と出力軸にあらかじめかけられた予圧により、常に4個のカムフォロアがカム面に接触した状態で保持され、ノーバックラッシと高剛性を実現しています。更に、回転動作するカムフォロアはモータのトルクを効率よく伝達することができる為、低トルクで回転し、長期間使用しても摩耗がなく、調整が不要です。

ローラーギヤカムとこれに最適なモータを組み合わせることにより、高加速・高回転動作を実現しました。また、加工負荷に応じてクランプ機構を使用せずモータトルクによる保持のみでの加工を行うことも可能です。

最高回転数 : 100min^-1

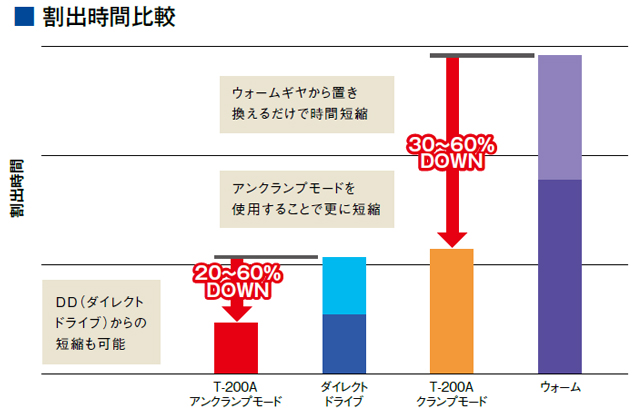

(0→180度割出時間)
クランプモード： 1.02秒
アンクランプモード： 0.45秒

カムフォロアに与えられた予圧により、ノーバックラッシを実現しています。
旋回方向が反転する加工においても加工面に悪影響を与えません。

割出精度 : 10秒以下
再現精度 : 4秒以下

ゆりかご治具に必要なサポートテーブルを用意しています。

クランプトルク
330N・m

本体内蔵型を採用し、飛び出しを抑えています。

6P: 油圧/空圧(センタースルーポート付)
