治具エリアが広がる。
ワークの可能性が拡がる。

の魅力

SPEEDIO最大の

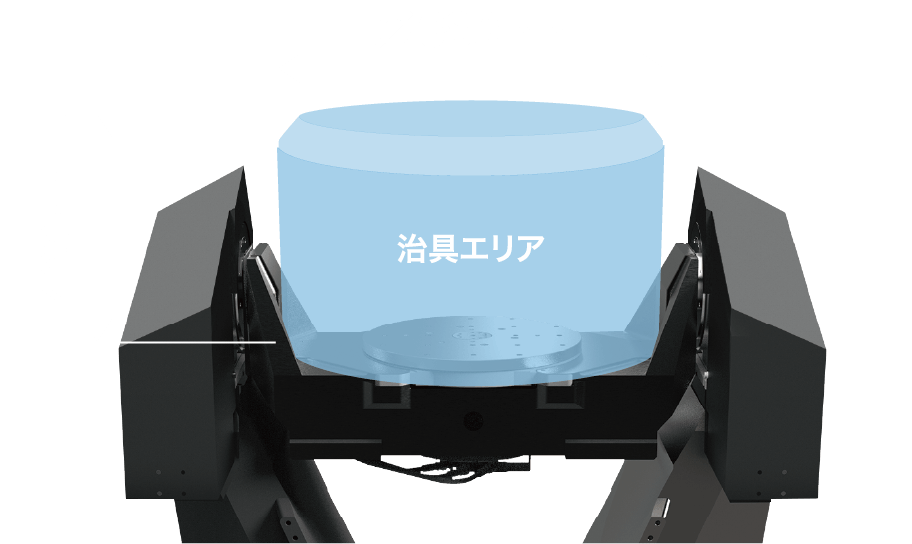

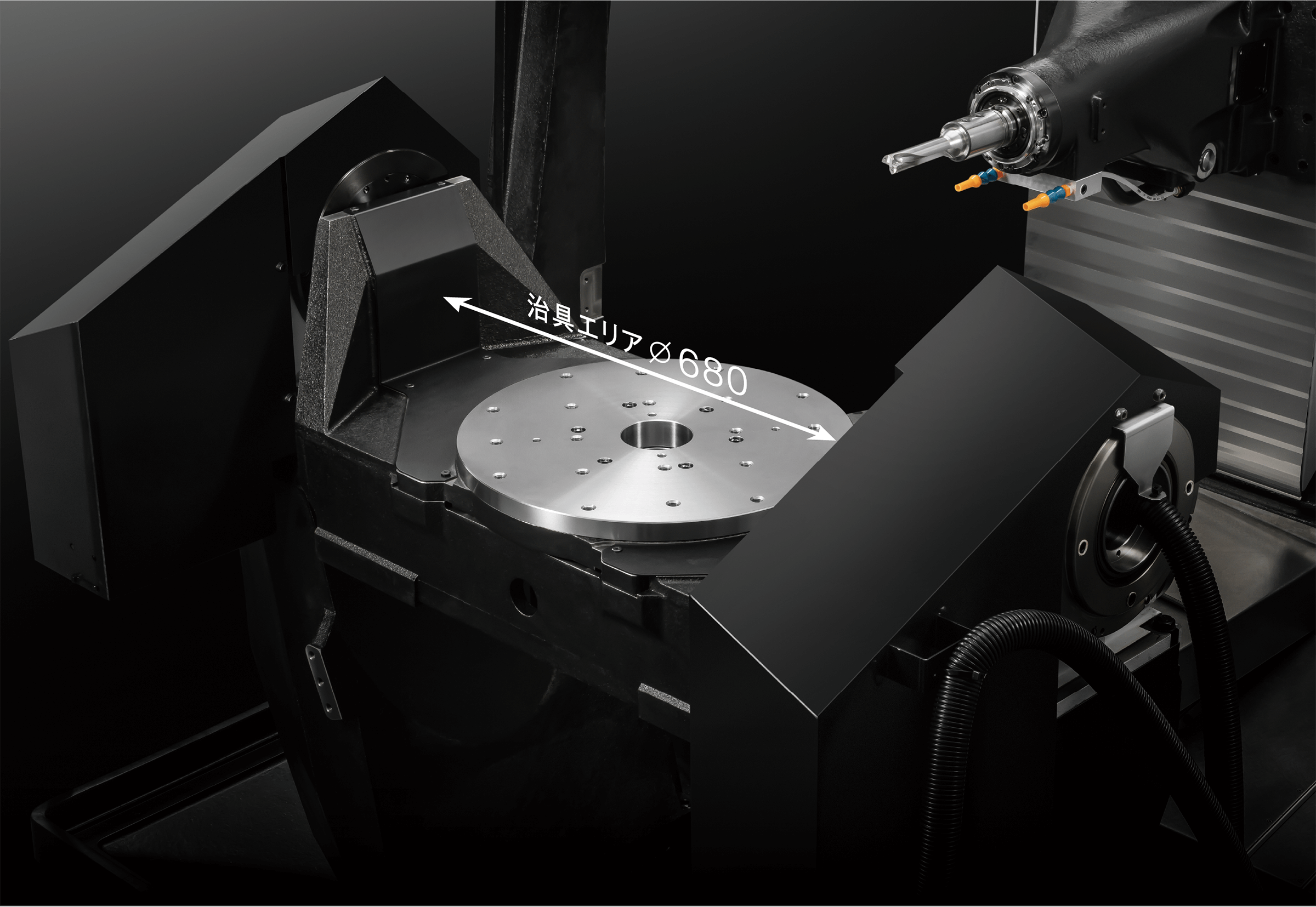

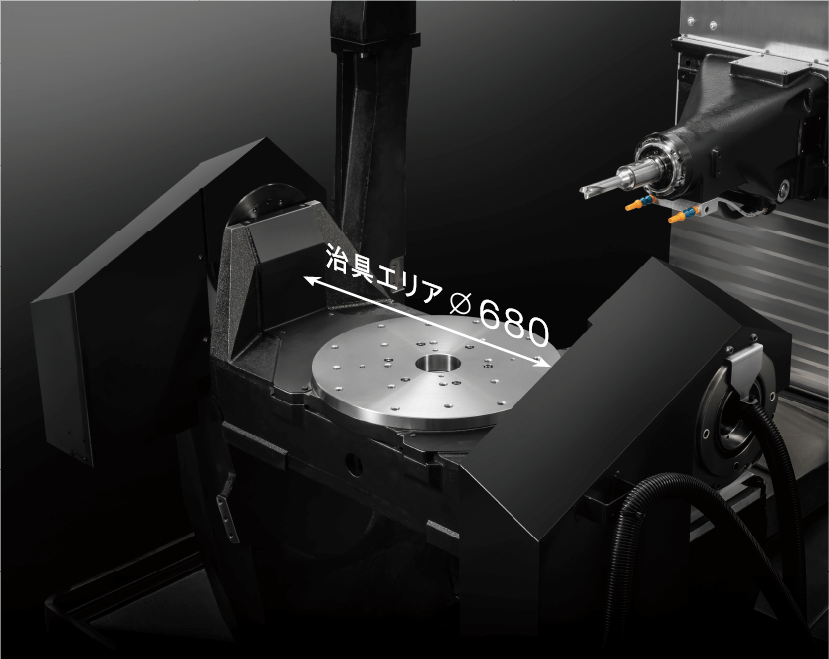

治具旋回径
5軸加工領域もより​拡大。​

これまでの選択

広い治具エリアを持つ
多面加工機は、
従来40番マシニングセンタが
選ばれることが
多かった
のが現状でした。

組み込み5軸
30番マシニングセンタ

治具エリア⌀500mm程度

大きなワークを加工したいが
治具エリアが不足している

or

or

30番マシニングセンタ+
傾斜ロータリーテーブル

治具エリア⌀600xH300mm程度

大きなワークを加工できるが
治具エリアに制限がある

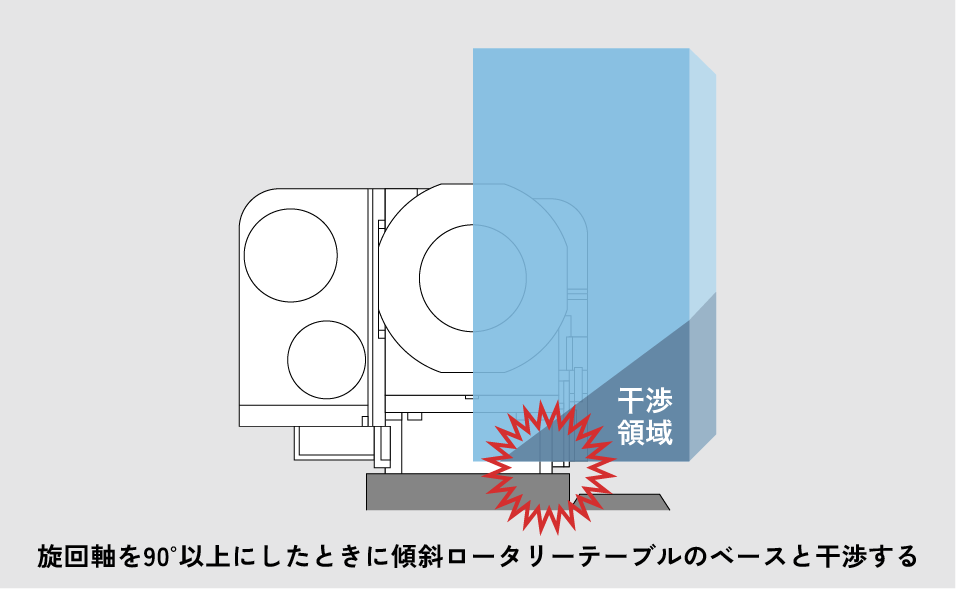

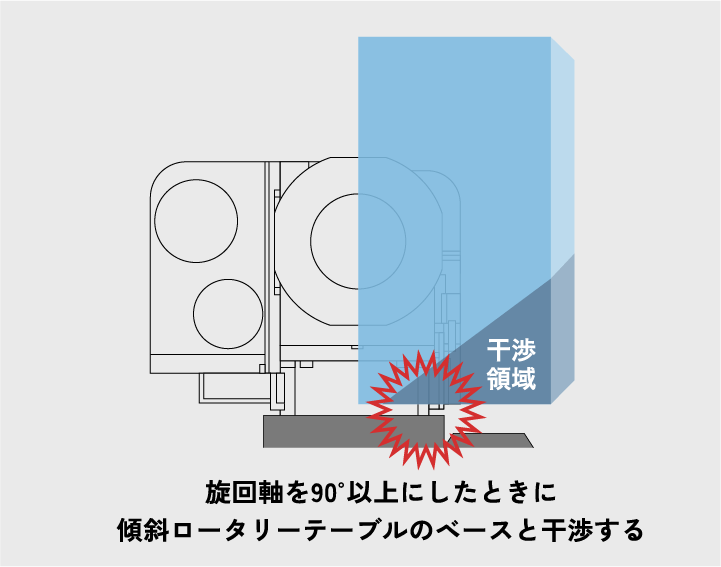

※旋回軸を​90°以上に​した​ときに
​傾斜ロータリーテーブルの​ベースと​干渉する​。

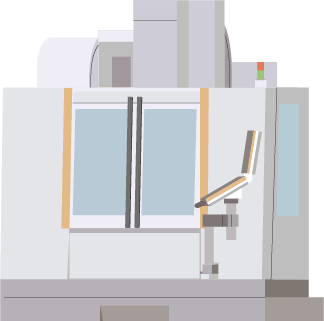

40番マシニングセンタを​選択

傾斜ロータリーテーブル
治具エリア⌀600mm以上

これからは

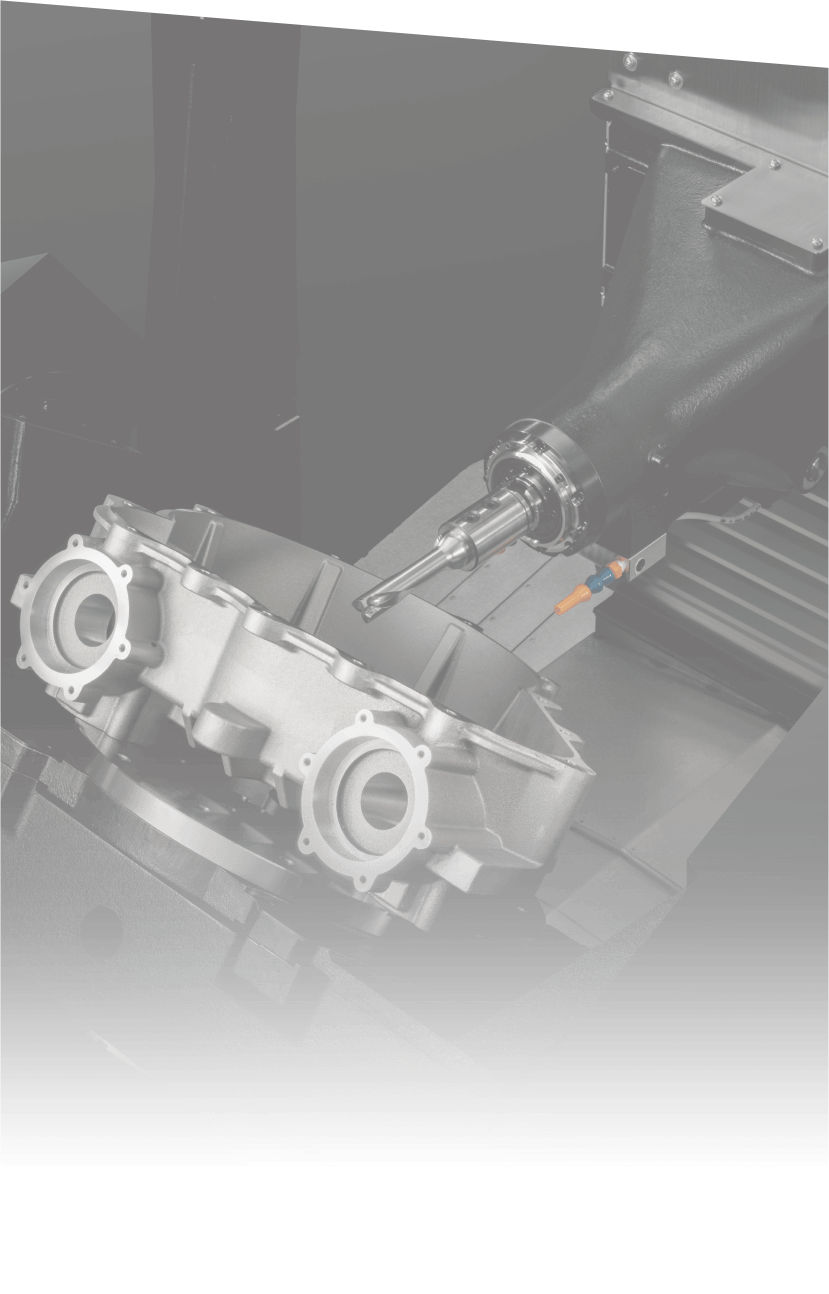

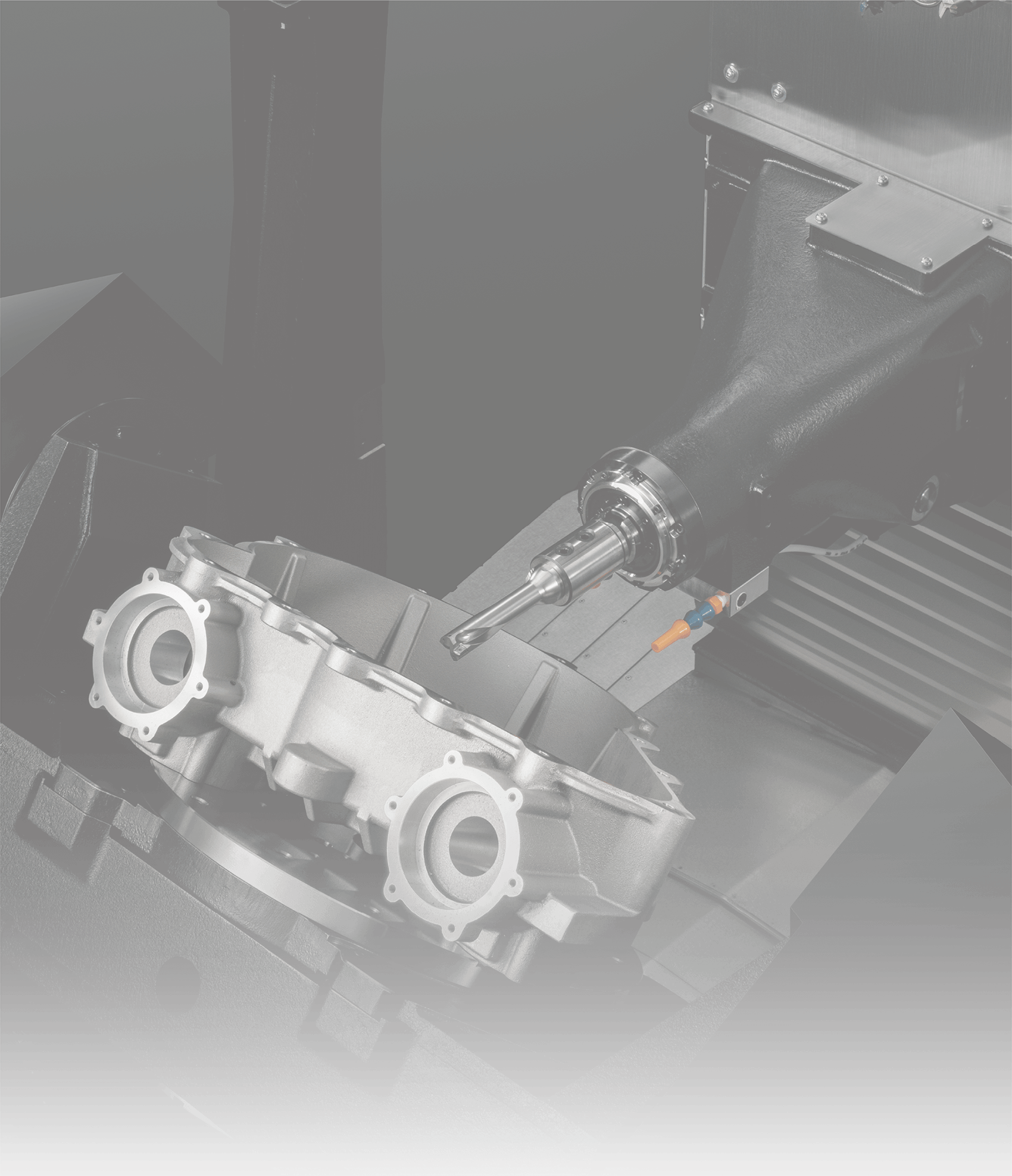

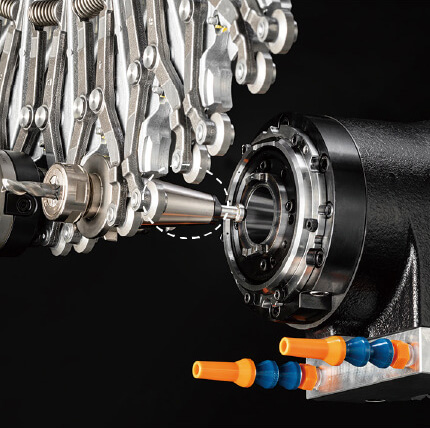

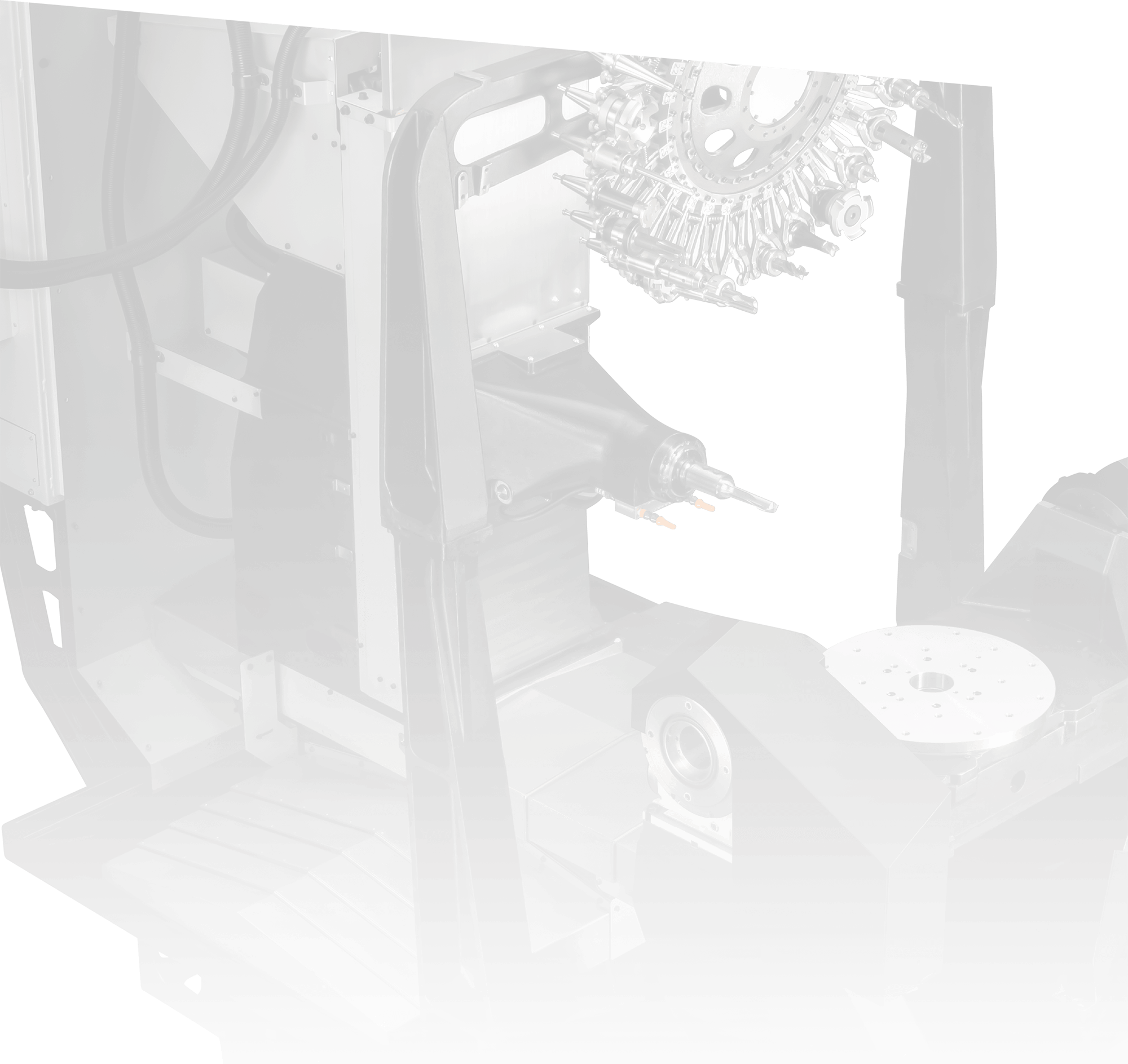

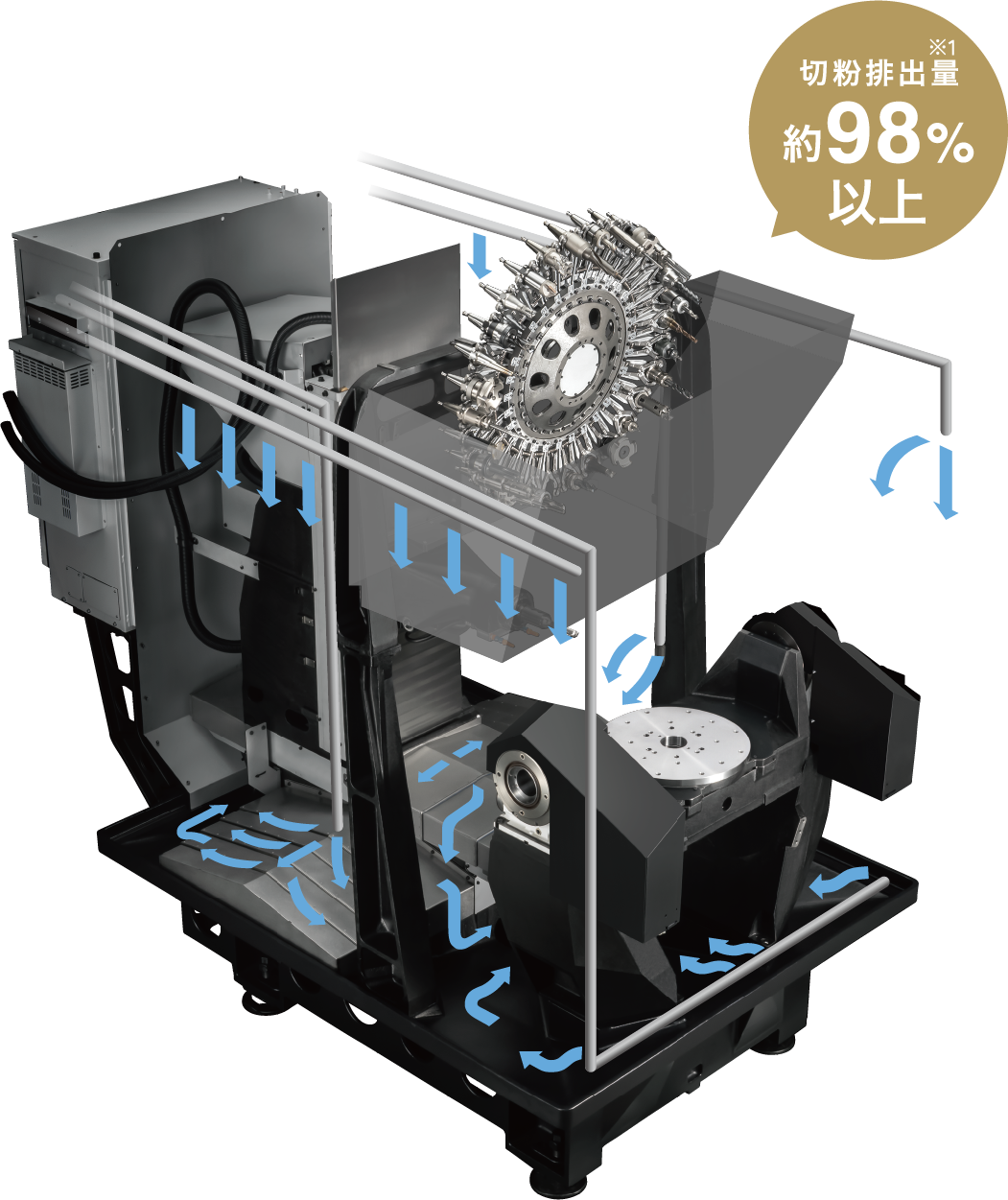

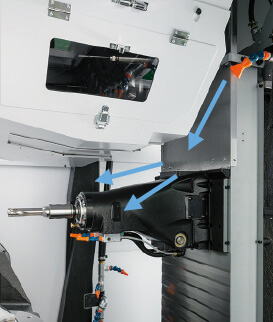

大型傾斜ロータリーテーブルを搭載した横形モデル。
多面加工が必要な大物・長尺ワークに対応。

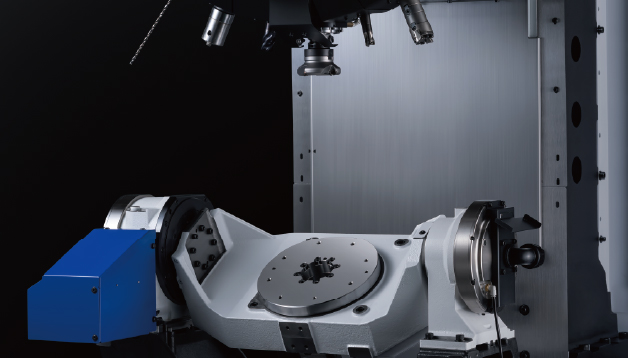

大型傾斜ロータリーテーブル
を搭載した横形モデル。
多面加工が必要な
大物・長尺ワークに対応。

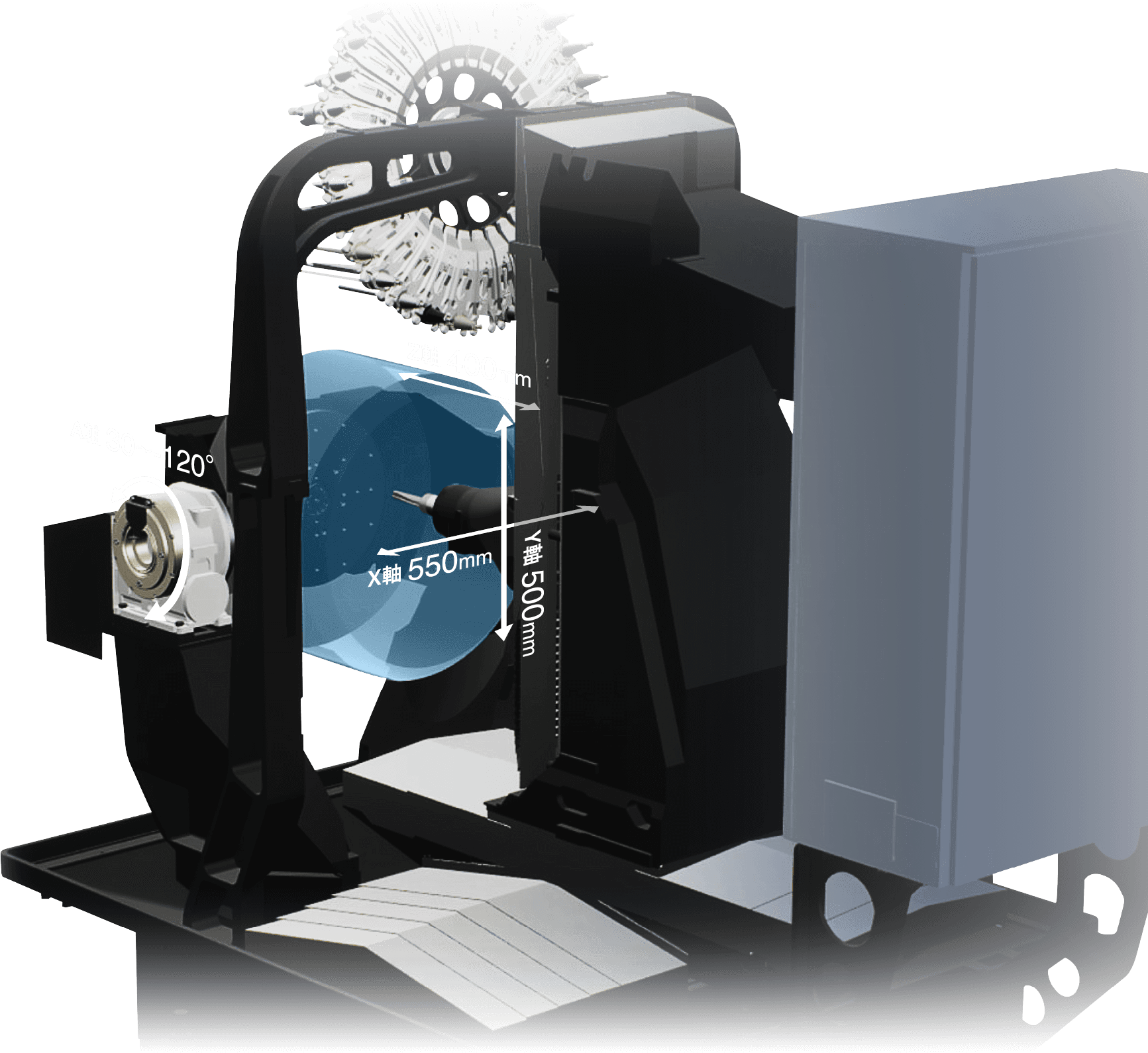

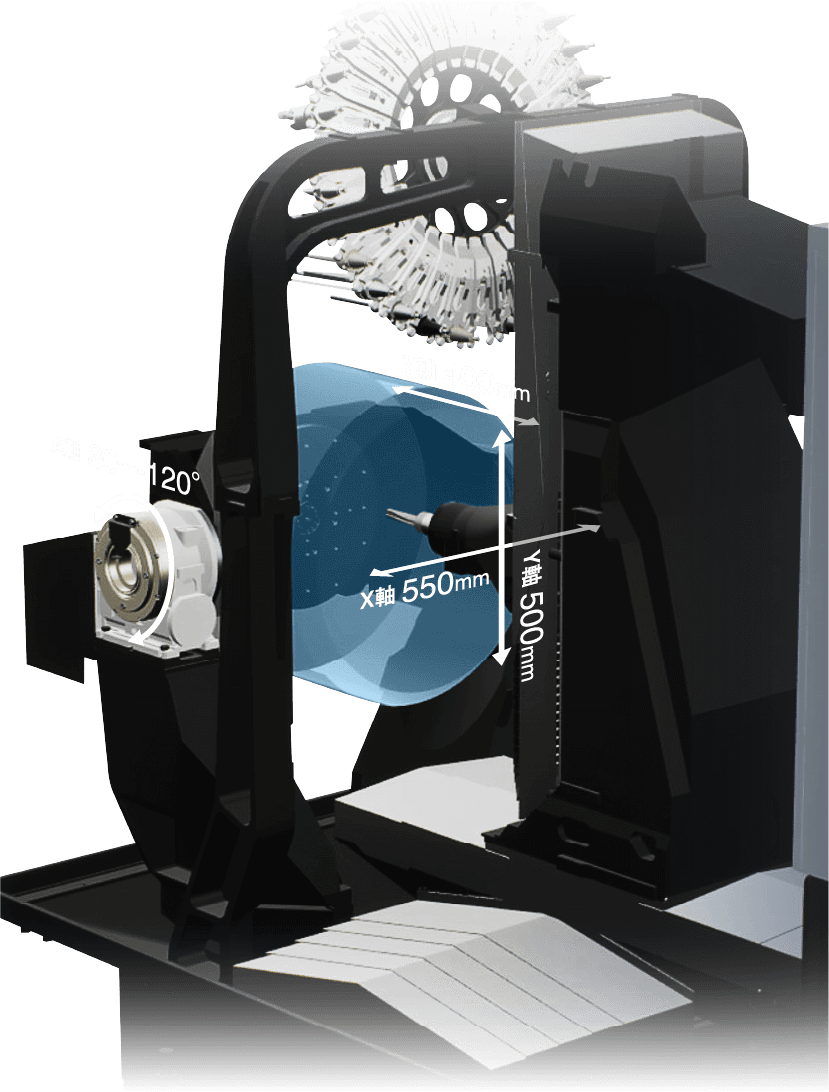

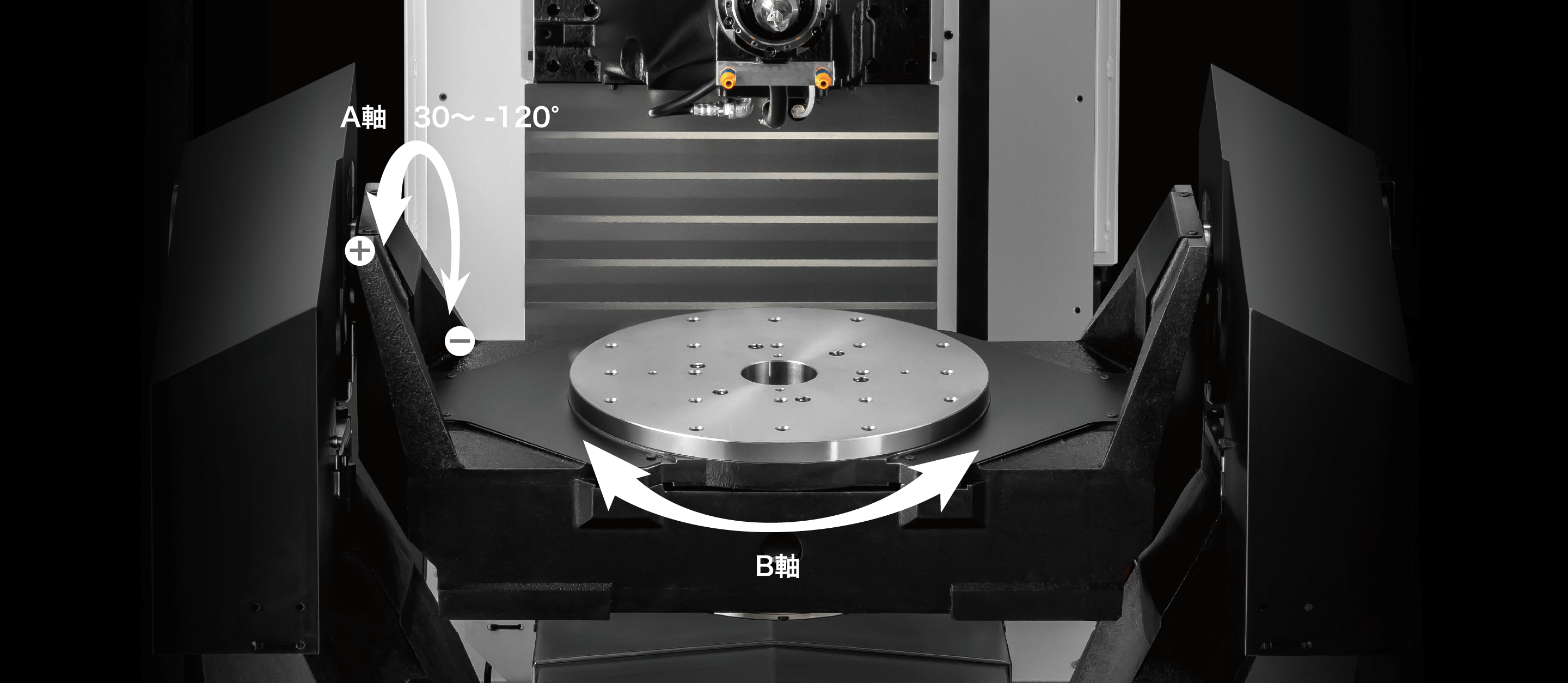

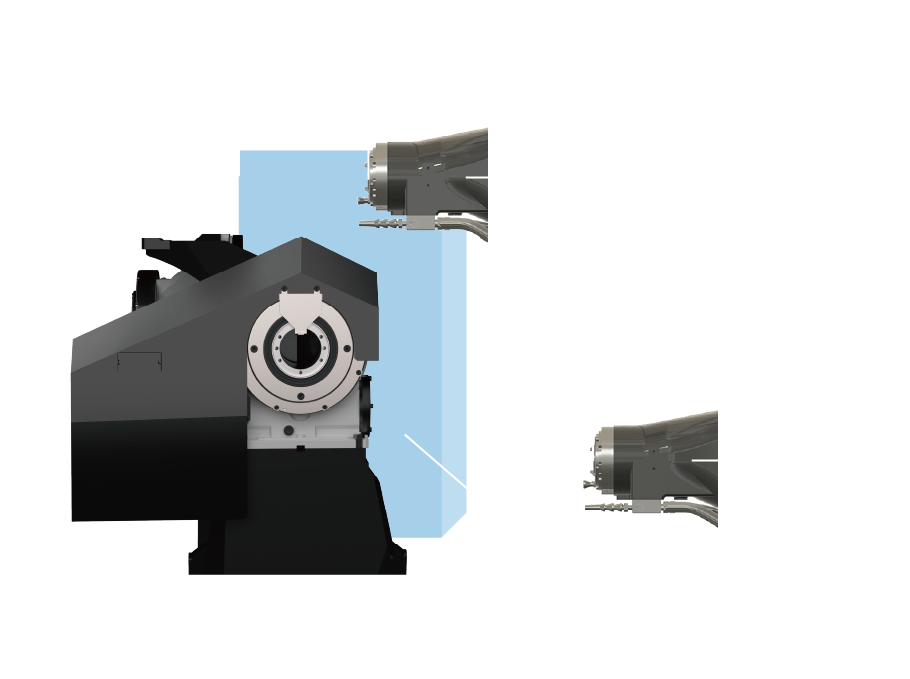

AB軸可動域

A​軸30~​-120° B軸 ​360°

最大工具長350mm

深穴加工に対応

Y500mmストローク

500×500mmワークに​対応

■治具搭載事例

•

  ステアリングラックハウジング
  520x170x130mm

•

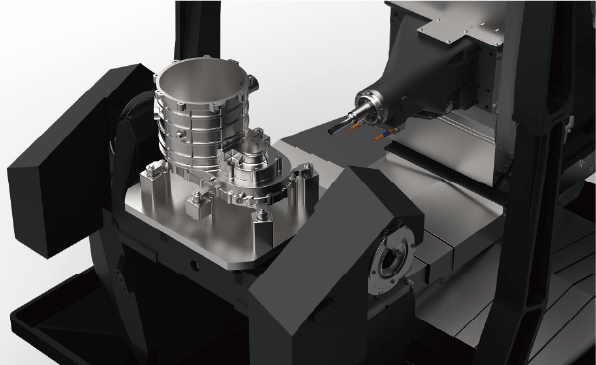

  イーアクスルケース
  290x428x268mm

•

  カタログ
  ダウンロード

•

  お問い合わせ



従来機種との比較

現状の課題に対する
の答え​

• 1

  40番横形
  マシニングセンタ
  との比較

  省スペース・
  省エネを実現​



• 2

  3軸マシニング
  センタ複数台
  との比較

  工程集約を
  実現​



• 3

  立形マシニングセンタ+
  傾斜ロータリーテーブル
  との比較

  自由度の高い
  治具設計を実現​



1 40番横形マシニングセンタとの​比較

1 40番横形マシニング
センタとの​比較

省スペース、
省エネを実現します。

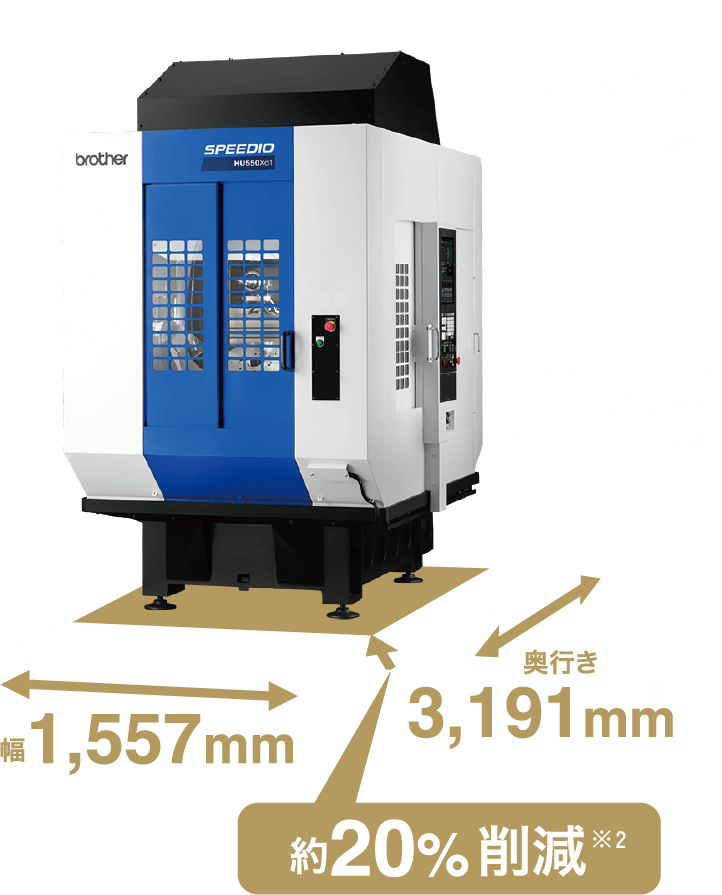

省スペース

コンパクトなサイズで広い治具エリアを実現。
工場内のレイアウトがしやすく、スペースを有効活用できます。

※1 クーラントタンクを含む数値です。

※2 同程度のストロークを有する40番横形マシニングセンタとの比較です。

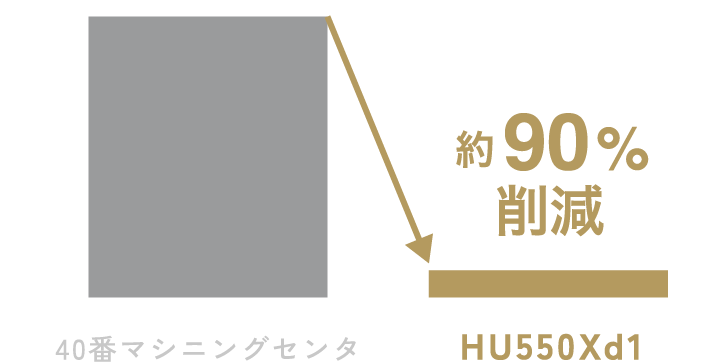

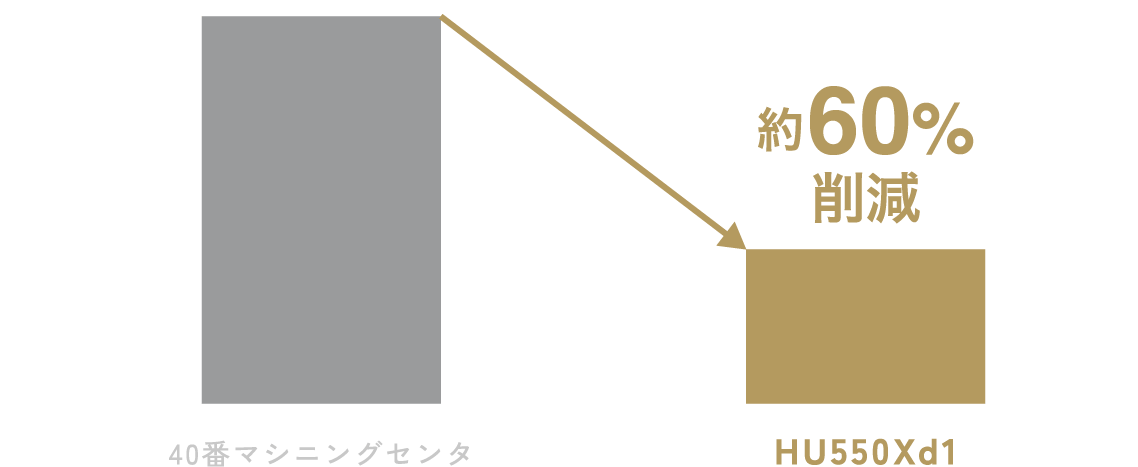

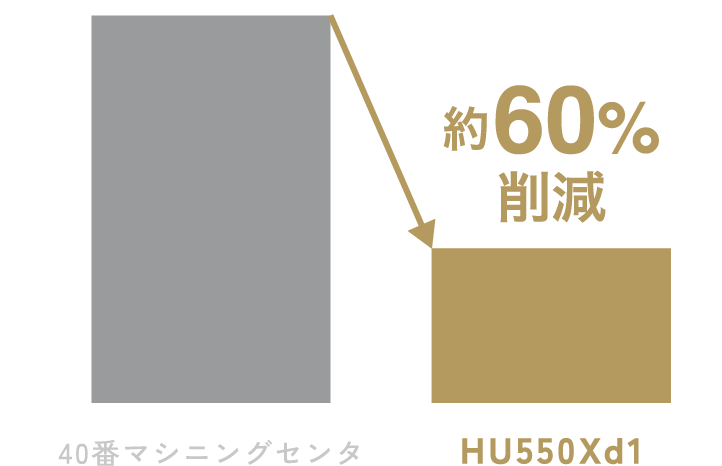

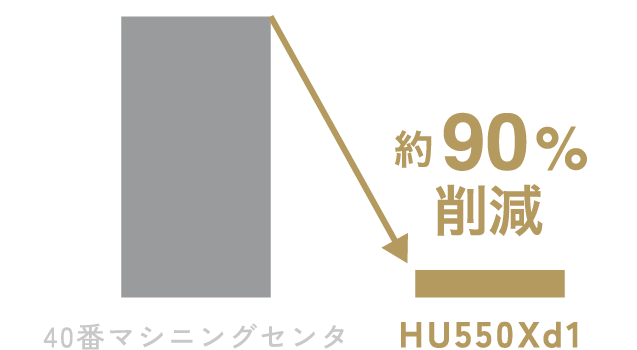

省エネ

培った​技術に​よる​多彩な​機能で​
圧倒的な​低消費電力を​実現します。​

※当社用意のサンプルプログラムによる比較です。

省エア

エアパージや主軸エアブローなどのエア関連機能を最適化し、無駄なエア消費を抑えることで、省エネと高い信頼性を両立しています。

※当社用意のサンプルプログラムによる比較です。

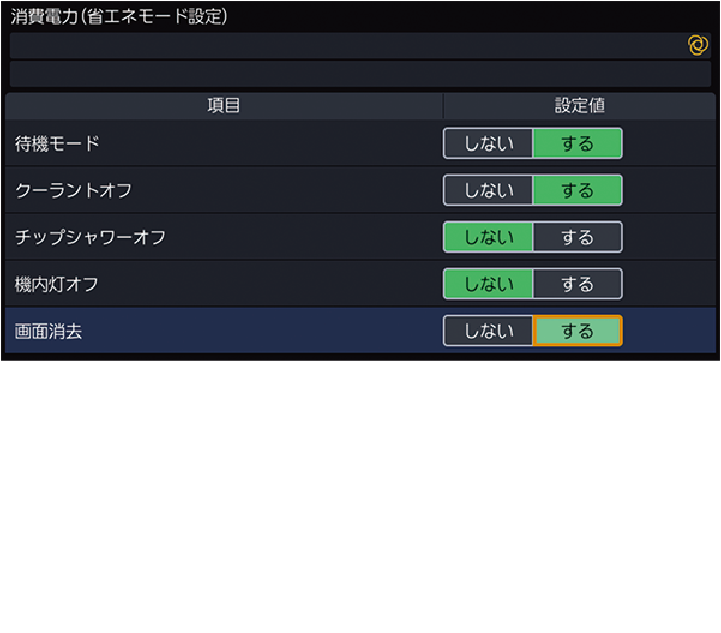

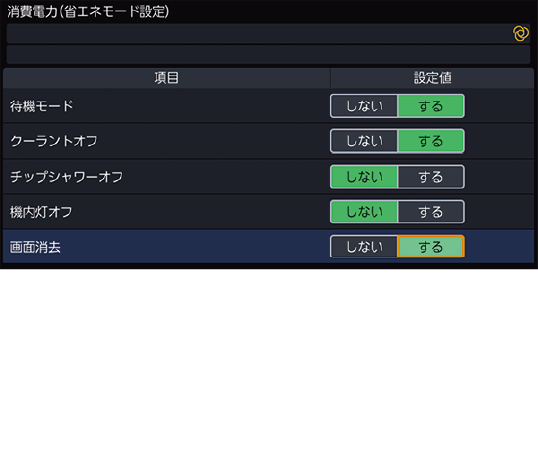

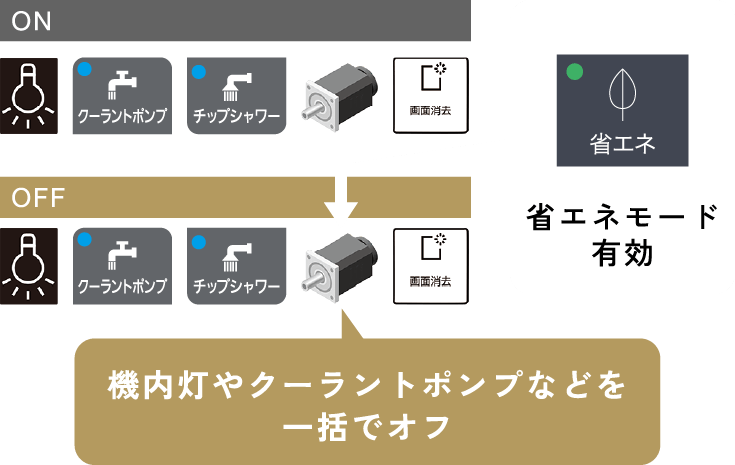

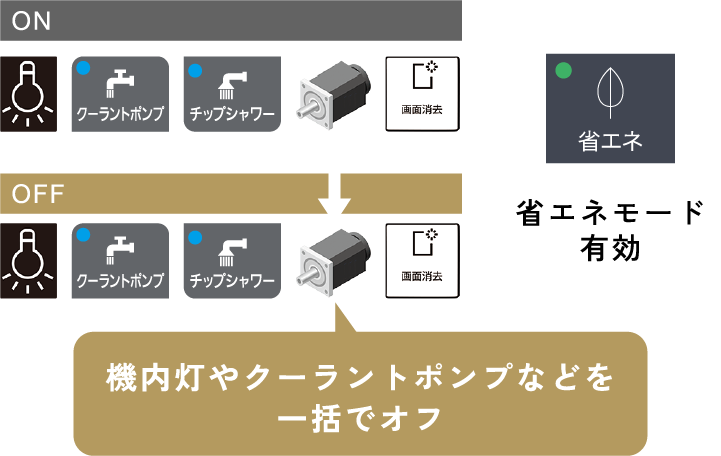

省エネモード

省エネに関する機能を一括でオン／オフにできる機能を搭載しました。

2 3軸マシニングセンタ
複数台との比較

2 3軸マシニングセンタ
複数台との比較

工程集約を
実現します。

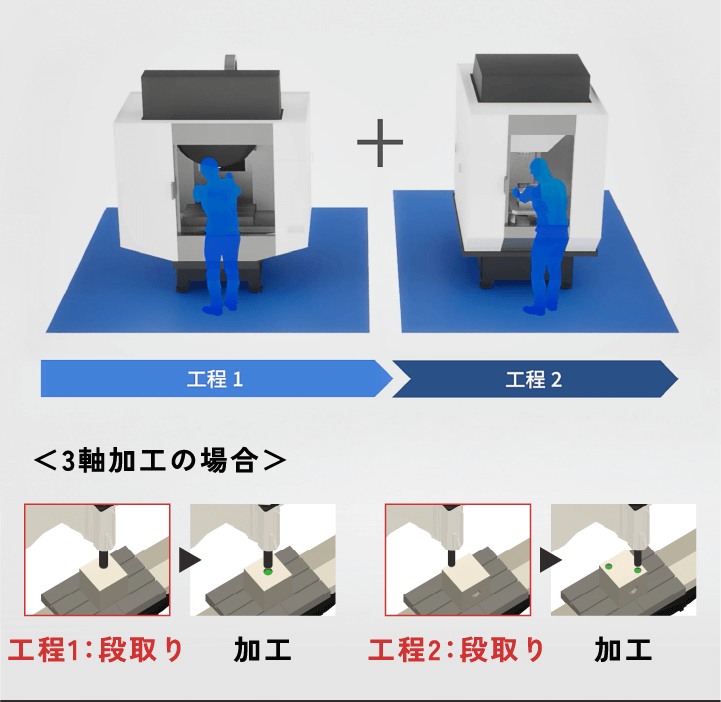

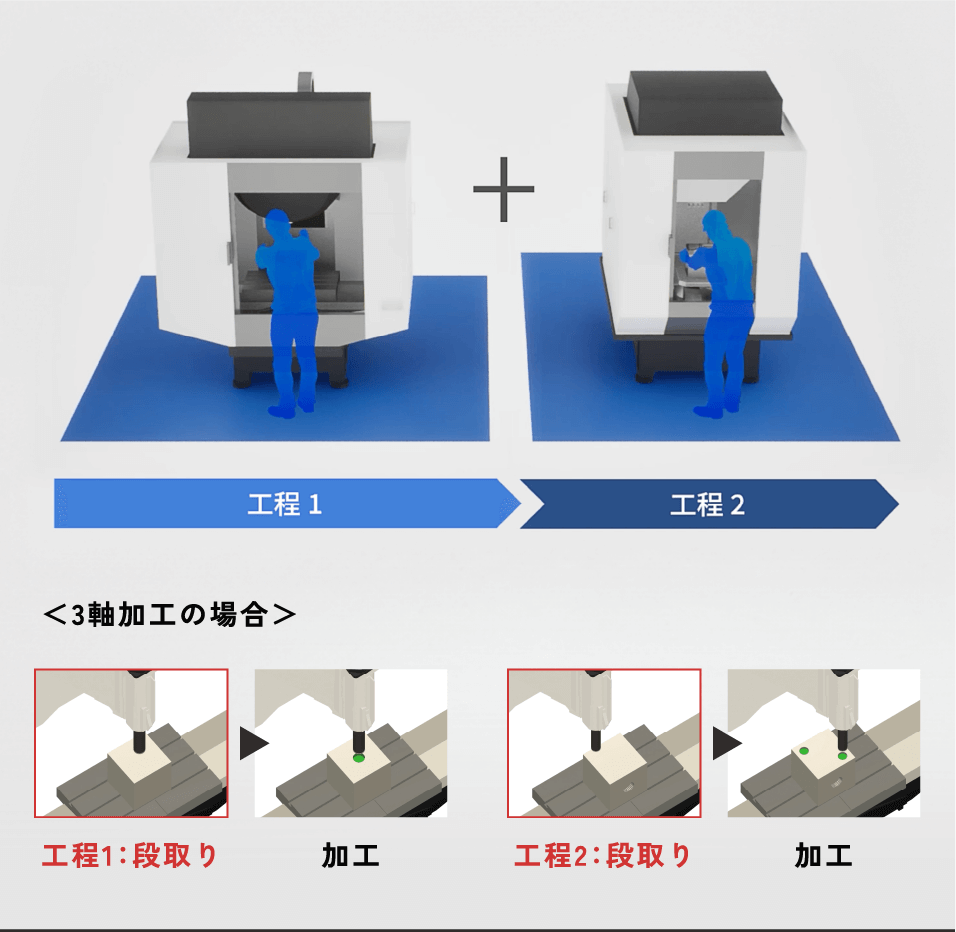

工程​分割​

3軸加工、4軸加工の場合
工程分割が必要で取り付け誤差が発生

• サイクルタイムは短いが
  加工時間のバランス調整が必要
• 工程変更の影響が大きく、工程設計に時間がかかる
• 加工精度を保証するため、治具設計に技術力が必要

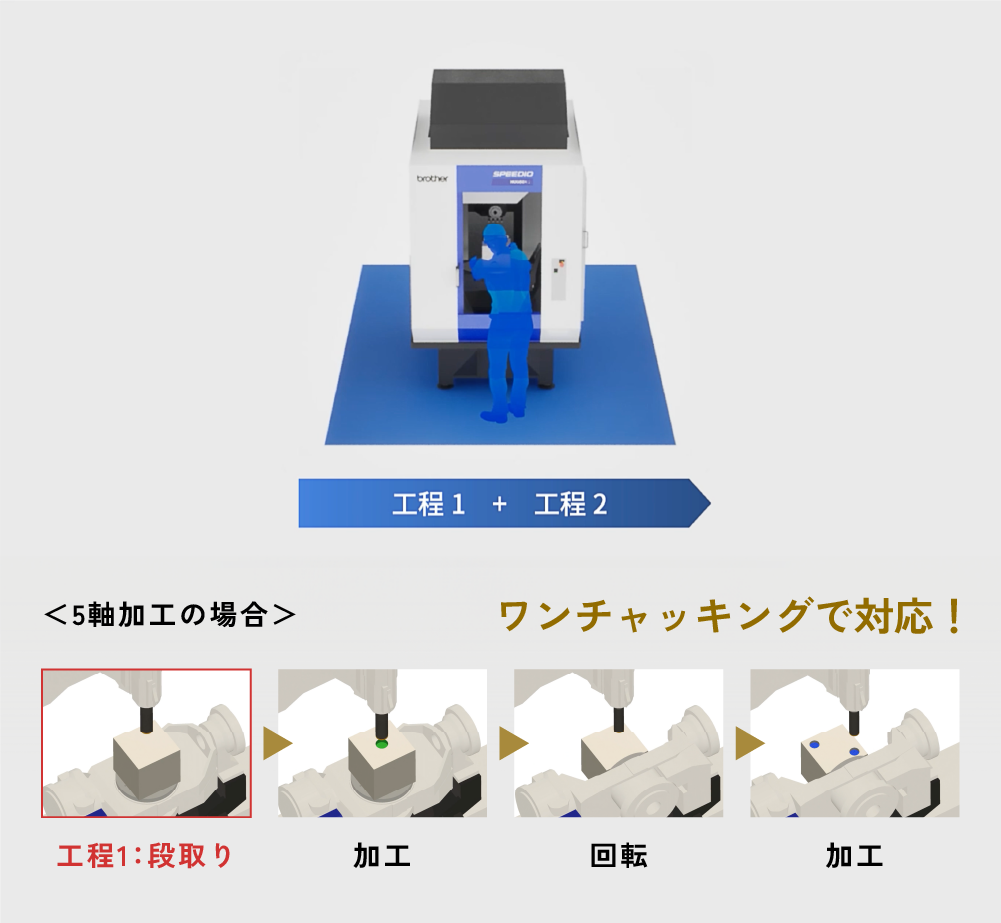

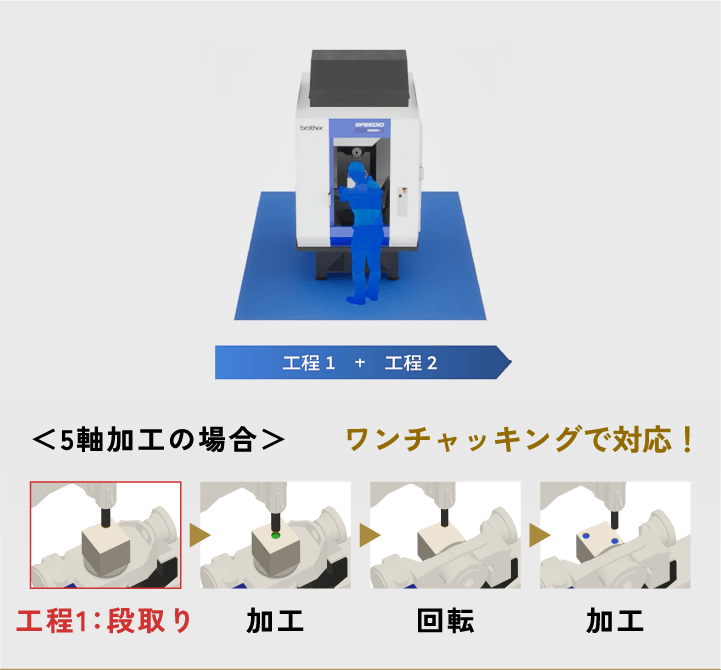

工程​集約​​

5軸加工による工程集約が
効率の良い加工を実現

• サイクルタイムは長くなるが、
  加工時間のバランス調整が容易
• 工程設計の時間を短縮
• 生産変動に応じて、設備を最小単位で増やせる
• ワーク取り付け回数を​減らし
  ​多面加工の​加工精度保証を​容易に​

同時5軸加工を
実現します。

最大の​加減速を​常時可能と​する
アルゴリズムにより、
高速・高精度な同時5軸加工を実現します。

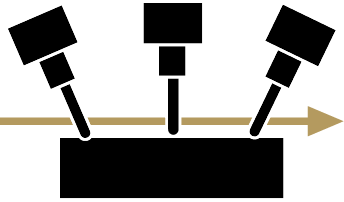

工具先端点制御

ワークに対し、工具の向きを変えながら加工。最大1,000ブロック先読みによる最適加減速を行います。

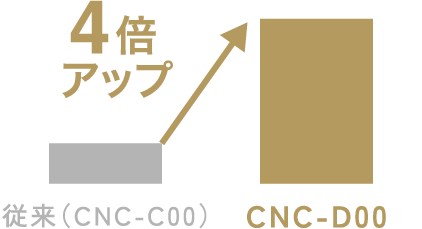

微​小線分処理​速度​

CPU性能を大幅に強化。処理速度を従来の4倍に高め、トレランスの小さなCAMデータを高速に処理できます。

3 立形マシニングセンタ+
傾斜ロータリーテーブルとの比較
自由度の高い治具設計を実現します。

3 立形マシニングセンタ+
傾斜ロータリー
テーブルとの比較
自由度の高い治具
設計を実現します。

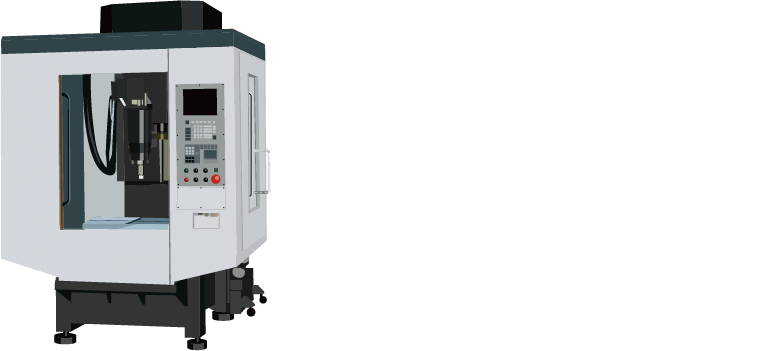

立形マシニングセンタ+
傾斜ロータリーテーブル​

• 干渉する​領域に​より​治具設計の​制約が​ある​
• 機械本体と​テーブルで​サポートが​異なる​

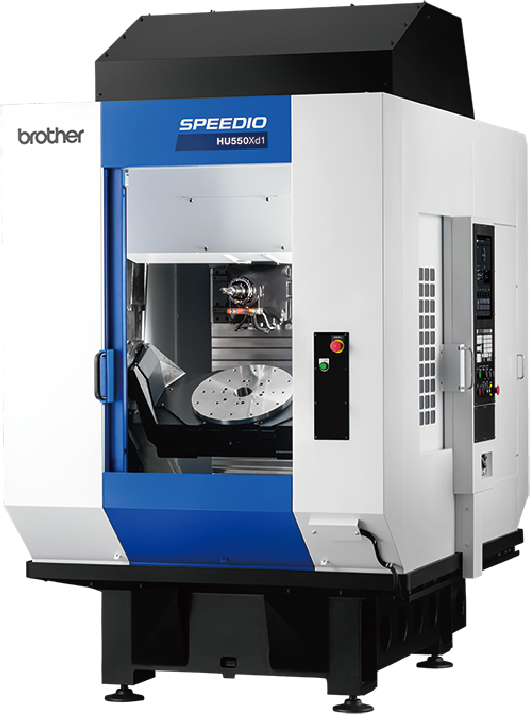

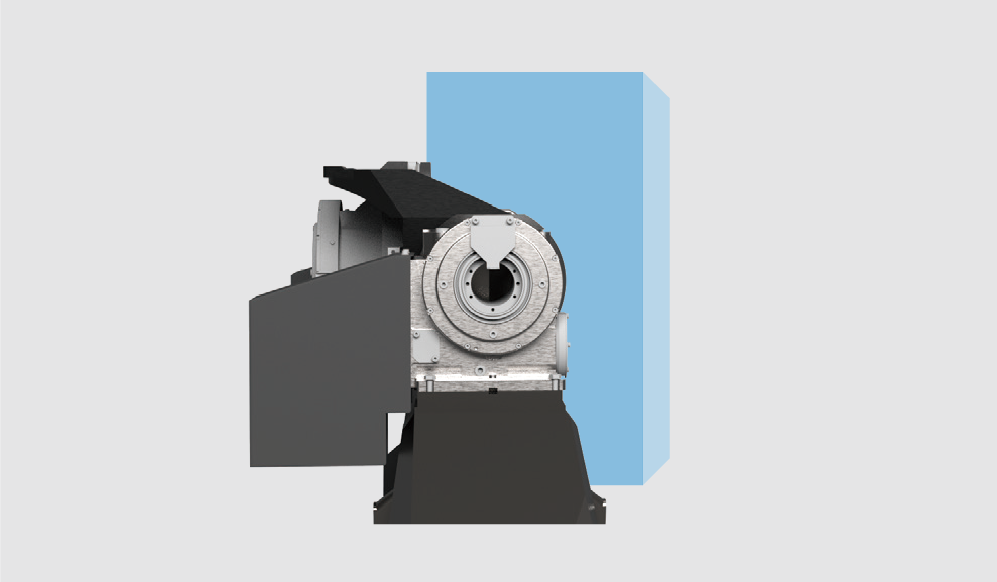

HU550Xd1​

• 干渉する​領域が​少なく治具の​制約が​少ない
• 組み込みテーブルである​ためサポートを​一元化

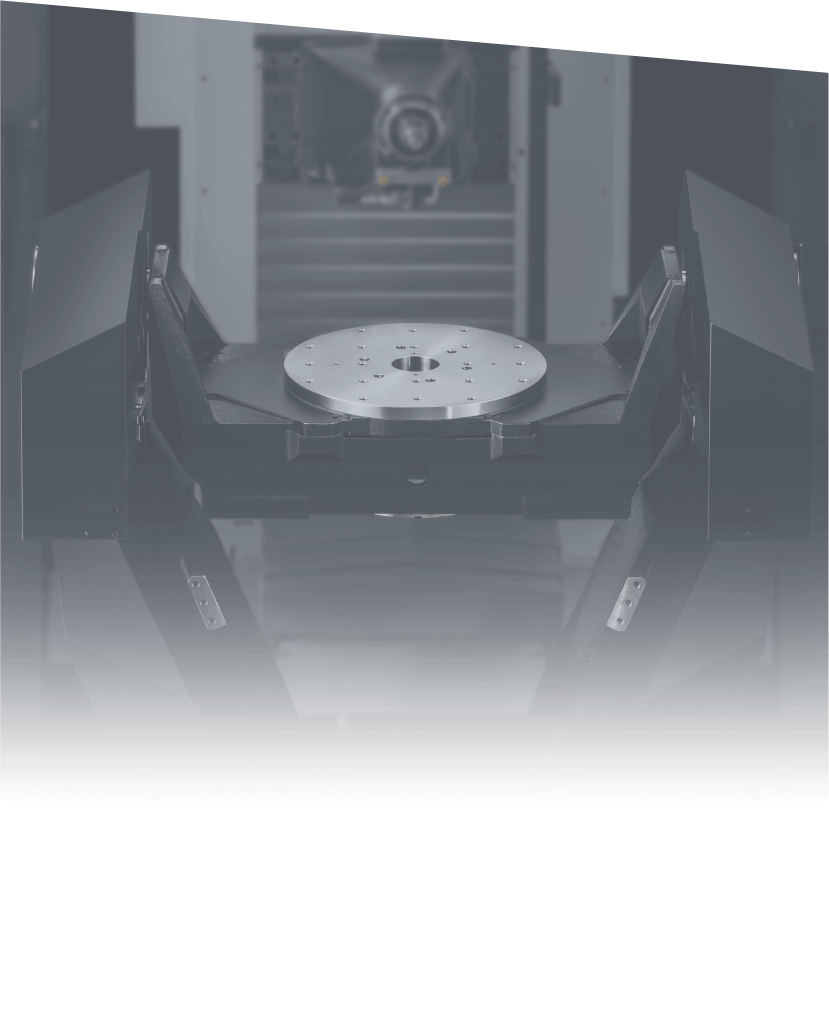

大型治具にも対応する高精度な
傾斜ロータリーテーブル​

ローラーギヤカム機構や​タンデム制御を
​採用した​ブラザー独自の
​大型傾斜ロータリーテーブル。​
高速性と​高精度の​両立を​図っています。​

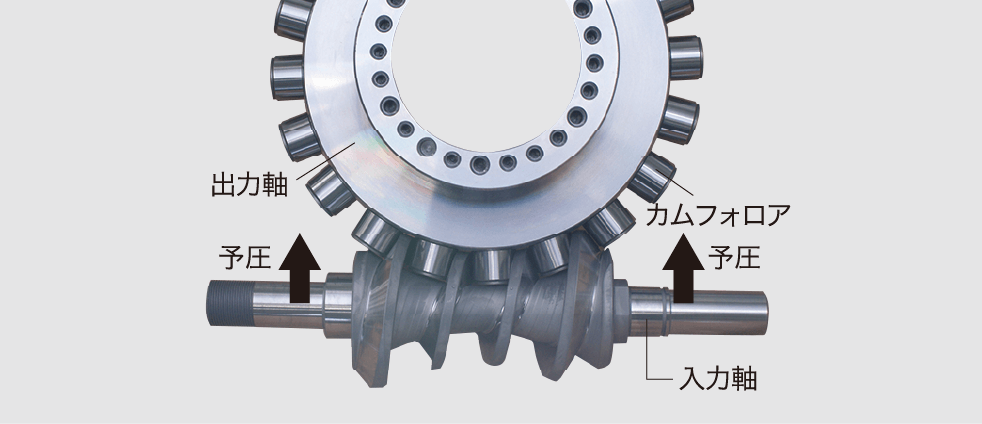

ローラーギヤカム構造

AB軸ともにローラーギヤカム機構を採用。
高速性と高精度の両立を実現します。​

複雑な治具構成へ柔軟に対応。

許容イナーシャ	標準	高イナーシャモード
A軸周り	6.0kg・㎡	-
B軸周り	4.1kg・㎡	8.8kg・㎡※1

※1 パラメータ調整が必要になります。

タンデム制御

A軸には2基のモータによるタンデム制御を採用。大型傾斜ロータリーテーブルのねじれを抑制し、高速割り出しを可能にします。​

左右のモータを同期制御し高生産性に貢献。​

軸	位置決め時間［90°時］	回転速度
A軸	1.2秒	50min-1
B軸	1.2秒	75（60※2）min-1

※2 高イナーシャモード時

•

  カタログ
  ダウンロード

•

  お問い合わせ



• 自動車

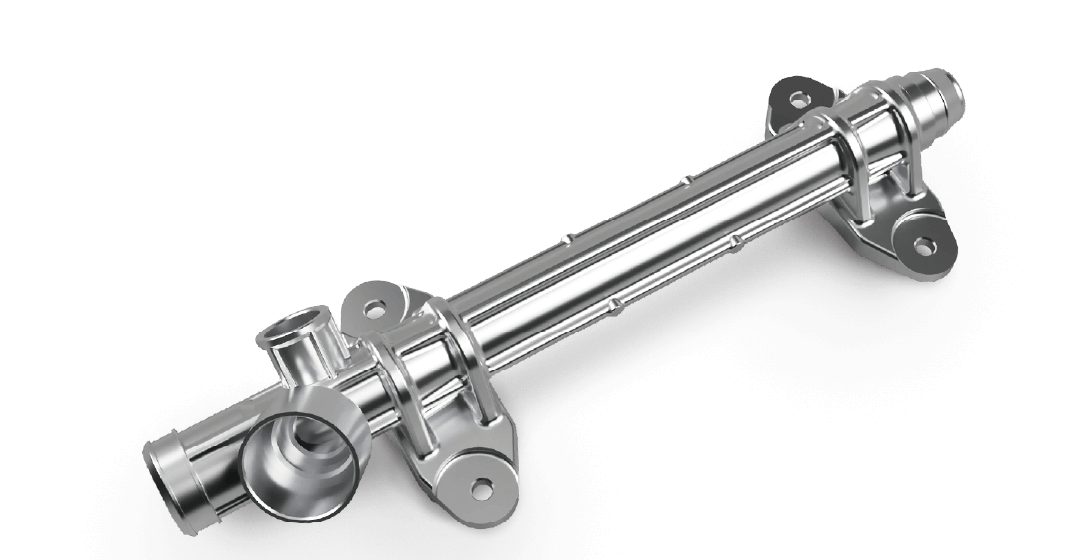

  ステアリングラックハウジング
  アルミニウム合金
  520x170x130

•

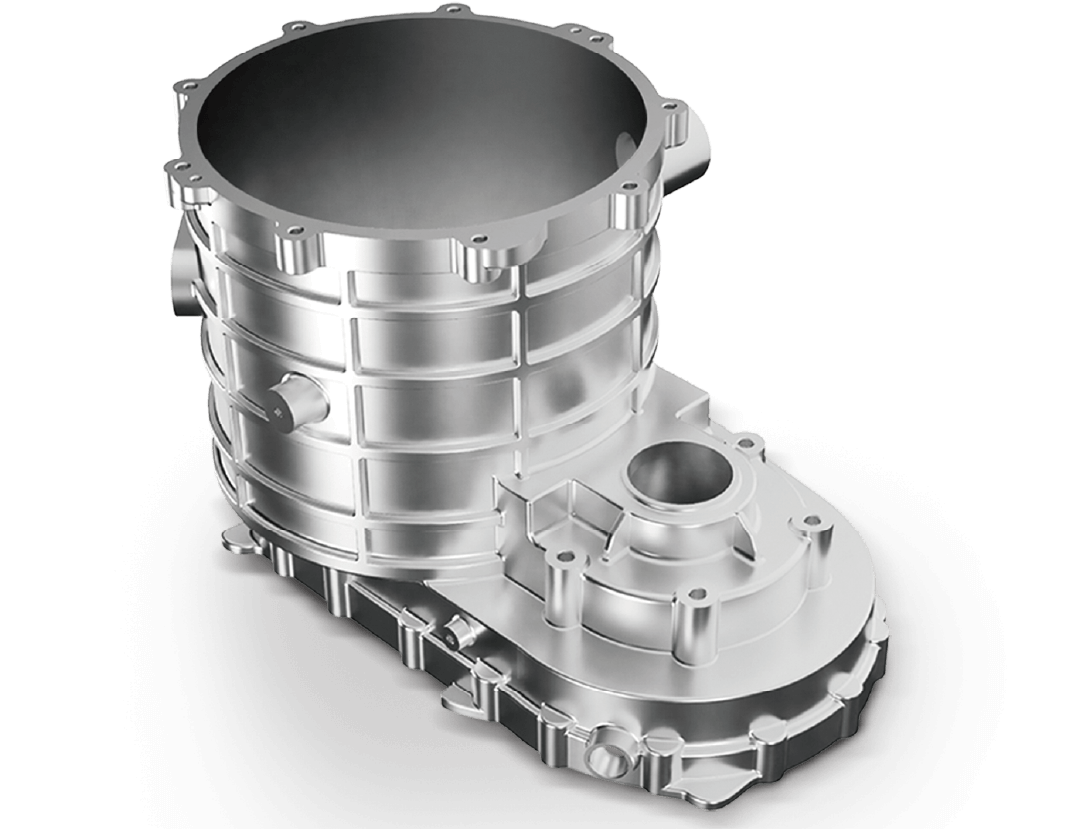

  イーアクスルケース
  アルミニウム合金
  290x428x268

•

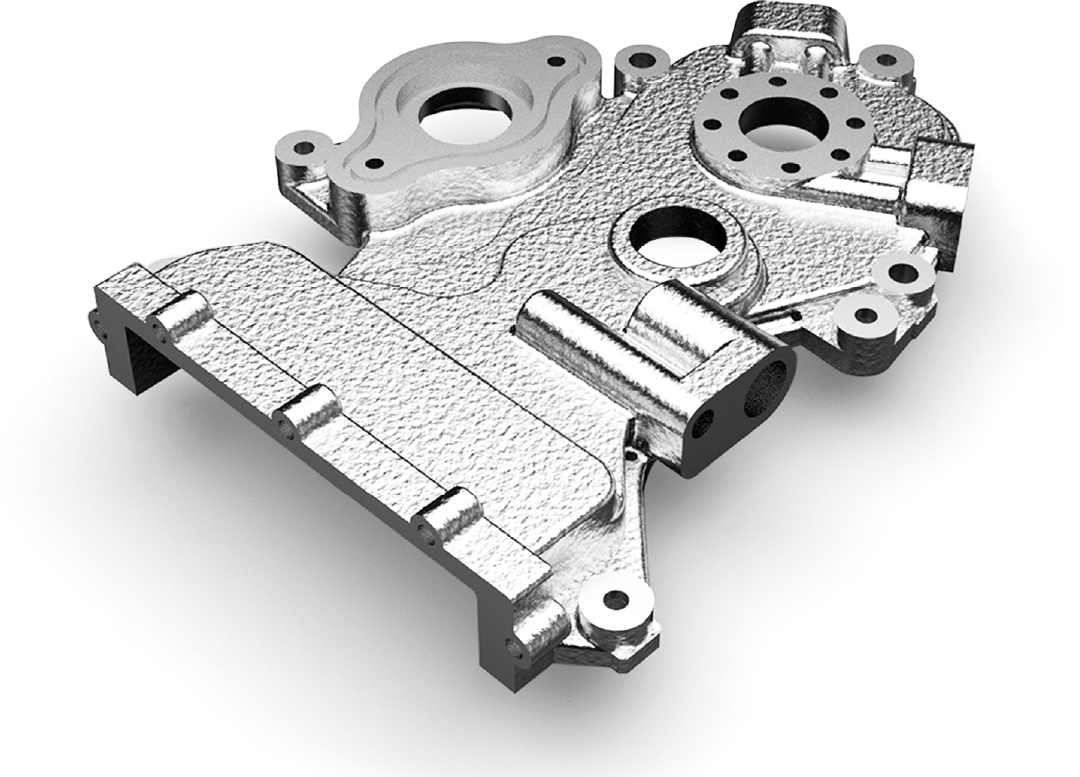

  タイミングチェーンカバー
  アルミニウム合金
  450x330x80

•

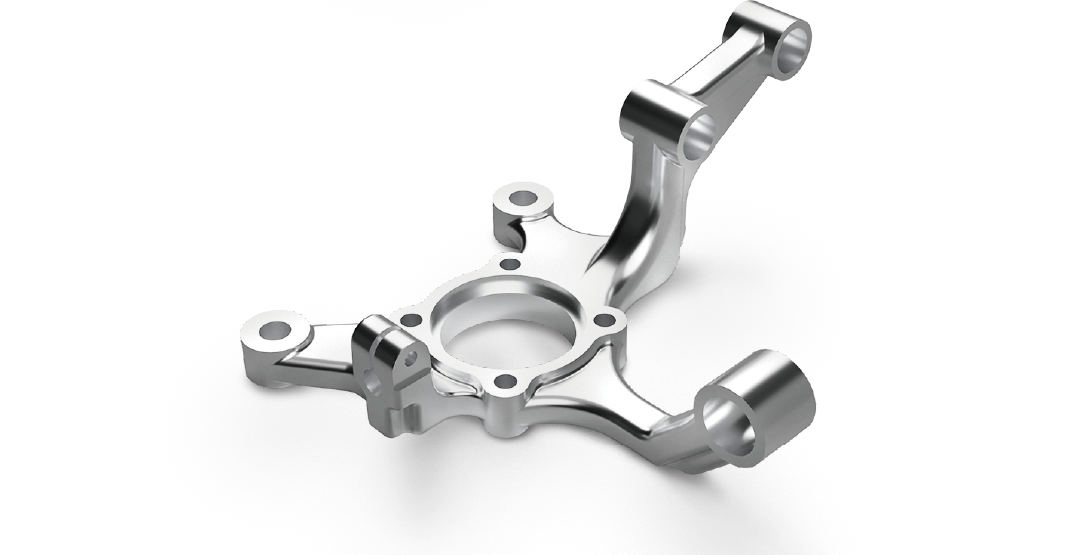

  ナックル
  アルミニウム合金
  300x255x120

•

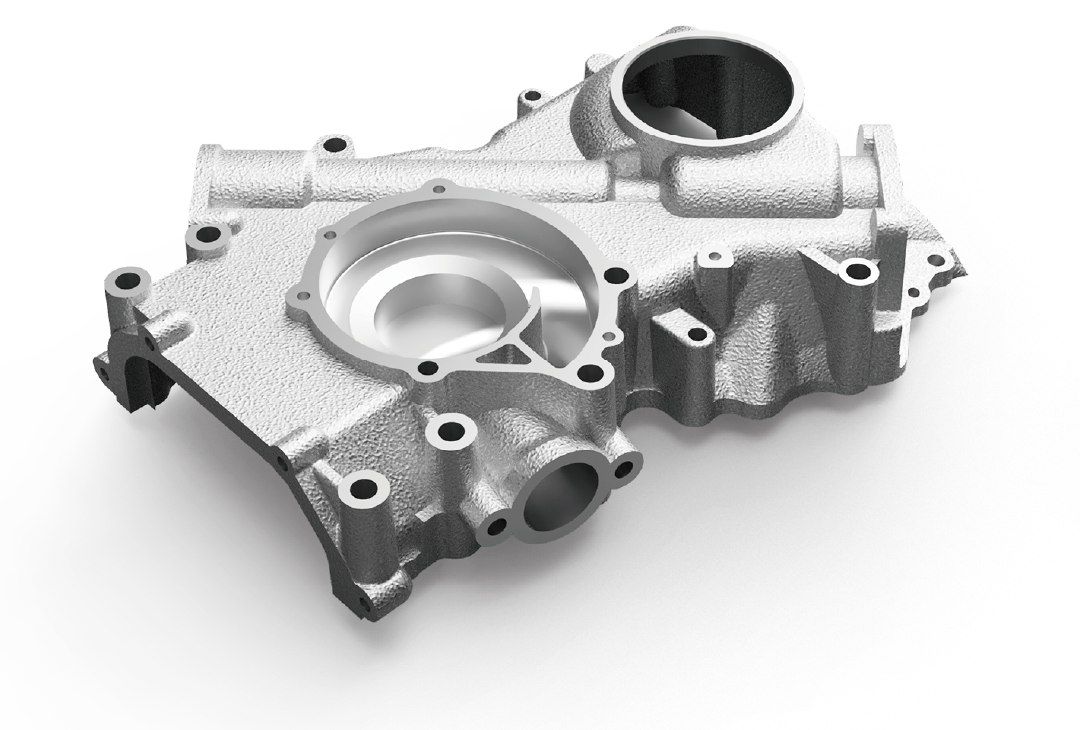

  ギアボックスハウジング
  アルミニウム合金
  305x260x90

•

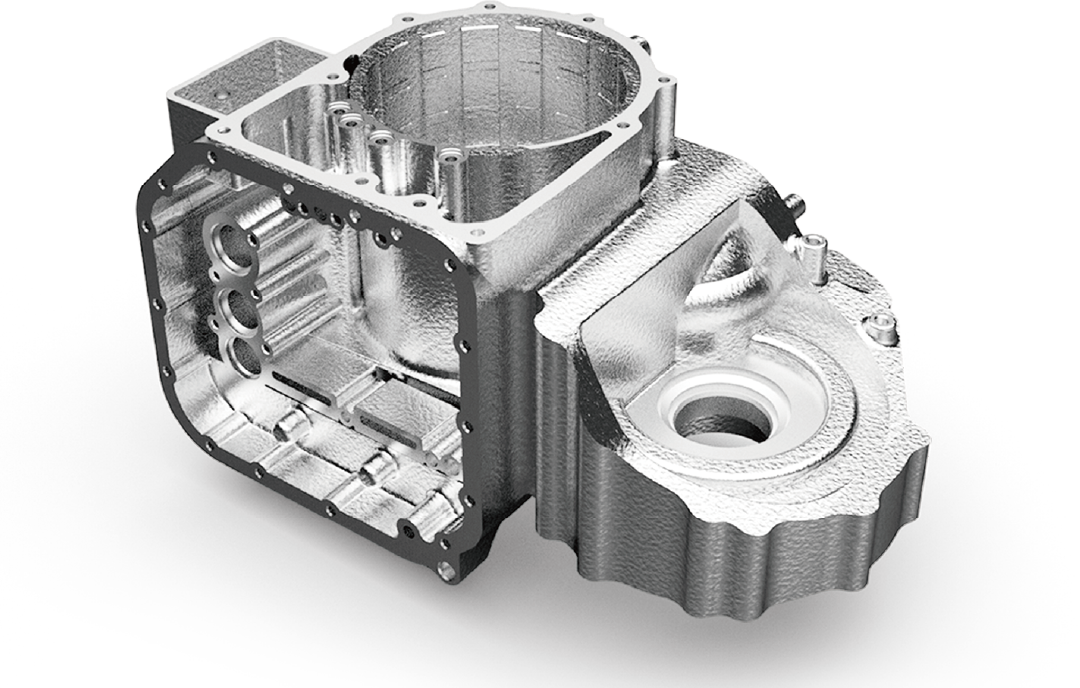

  トランスミッションケース
  アルミニウム合金
  550x300x280

• 航空機

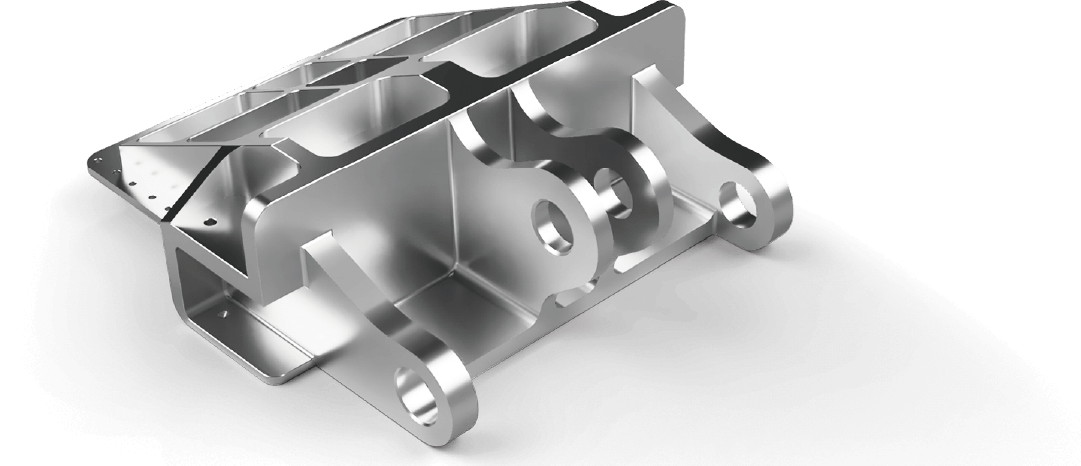

  航空機部品
  アルミニウム合金
  300x250x100

•

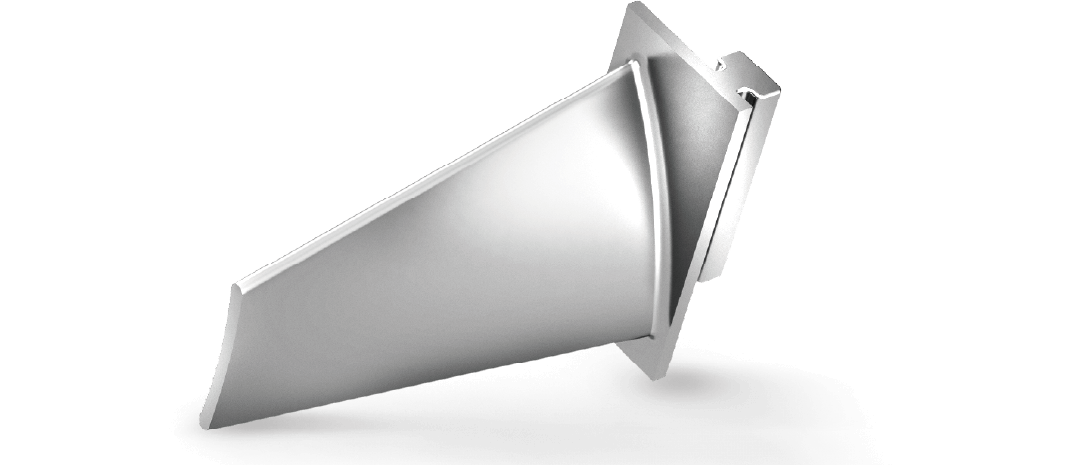

  タービンブレード
  チタン合金
  140x80x40
