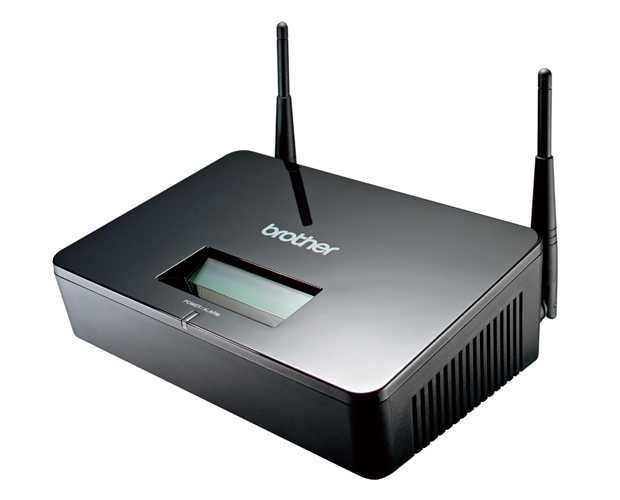

MIP-3010 IPsec搭載
販売終了

主な仕様

希望小売価格 63,000円(税込)
JANコード 4977766679855
ルーター機能 [対応回線]
光回線/ADSL(xDSL)/CATV(ONU/モデムなどが別途必要)

[WANプロトコル]
PPPoE

[PPPoEセッション数]
1

[ルーティング方式]
静的

[ルーティング対象プロトコル]
IPv4

[経路エントリー数]
8

[アドレス変換機能]
IPマスカレード(NAPT)/静的NAT/
フォワーディング/パススルー(IPsec/PPTP)

[フィルタリング対応プロトコル]
TCP/UDP/ICMP/AH/ESP

[DHCP機能]
DHCPサーバー、DHCPクライアント

[スループット]
最大100Mbps*1
VPN(IPsec)機能[VPN対地数] 4
VPN(IPsec)機能[フィルタリング対応プロトコル] TCP/UDP/ICMP
VPN(IPsec)機能[NATトラバーサル] 対応
VPN(IPsec)機能[IKE-SA] [交換タイプ]
メインモード/アグレッシブモード

[暗号化]
3DES/AES(128/192/256bit)

[ダイジェスト認証]
MD5-HMAC/SHA1-HMAC

[キー更新]
対応

[DHグループ]
DH Group1(768bit)/ DH Group2(1024bit)/ DH Group5(1536bit)

[接続先認証方式]
事前共有キー(PSK)

[PFS]
対応

[キープアライブ]
DPD
VPN(IPsec)機能[IPsec-SA] [プロトコル]
ESP

[カプセル化モード]
トンネルモード

[暗号化]
3DES/AES(128/192/256bit)

[ダイジェスト認証]
MD5-HMAC/SHA1-HAMC

[アドレス変換機能]
ネットマップ*9

[スループット]
TCP/UDP共に21.8Mbps*1*2
無線LAN機能[アクセス方式] インフラストラクチャモード
無線LAN機能[アクセス制御] MACアドレスフィルタリング
無線LAN機能[準拠規格] IEEE802.11b、IEEE802.11g
無線LAN機能[暗号化方式] [暗号化]
WEP(64bit,128bit)、TKIP、AES

[認証方式]
Open System、Shared Key、WPA-PSK、WPA2-PSK
電話機能 [VoIPプロトコル]
SIP*8

[回線自動設定]
対応(パルス(20PPS)/トーン回線)

[着信時動作]
指定番号転送/IVR応答*3

[ナンバー・ディスプレイ]
対応*4
時刻設定 NTPサーバー/手動*5
プログラム管理[ファームウェア更新] Web GUI/ファームウェア更新ツール*6
バックアップ機能 設定情報保存/復元
設定手段 Web GUI*10

注釈一覧

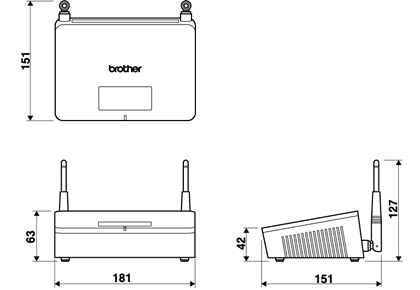

寸法図

インターフェイス・ハードウェア仕様

有線LAN部 [準拠規格]
IEEE802.3(10BASE-T)、IEEE802.3u(100BASE-TX)

[データ転送速度]
10/100Mbps 自動設定、10Mbps 固定、100Mbps 固定

[データ転送モード]
半二重/全二重自動設定、半二重固定、全二重固定

[ポート]
LANポート×4(RJ-45型 8極コネクタ、ステータスランプ付き)
WANポート×1(RJ-45型 8極コネクタ、ステータスランプ付き)

[伝送路符号化形式]
4B5B/MLT-3(100BASE-TX)
マンチェスターコーディング(10BASE-T)

[アクセス方式]
CSMA/CD

[アドレステーブル]
MAC アドレス:2048 自動学習方式

[パケットバッファ]
48KB

[初期IPアドレス]
LAN側:192.168.25.1
無線LAN部 [伝送方式]
直交周波数分割多重変調(OFDM)方式 単信(半二重)
直接スペクトラム拡散(DS-SS)方式 単信(半二重)

[使用周波数範囲]
2.4GHz(全13ch)

[最大伝送距離*7]
IEEE802.11b:室内約30m・オープンスペース約80m
IEEE802.11g:室内・オープンスペース約80m

[データ通信速度(オートセンス)]
IEEE802.11g:6/9/12/18/24/36/48/54Mbps
IEEE802.11b:1/2/5.5/11Mbps

[周波数範囲(中心周波数)]
2412~2472MHz(1~13ch)

[アンテナ]
ダイバーシティ方式(2本)

[通信速度]
IEEE802.11b:11Mbps(理論値)
IEEE802.11g:54Mbps(理論値)

[送信出力]
10mW/MHz以下
LINE部 [ポート]
RJ-11×1

[対応回線]
アナログ回線(PSTN/ADSL)

[対応規格]
JATE準拠
TEL部 [ポート]
RJ-11×1

[対応機器]
アナログ電話機
LCD部 [色]
モノクロ

[文字書式]
最大半角16文字

[行数]
1行

[バックライト]
有り(ホワイト)
LED部 [前面]
緑/橙(ステータスにより自動切り替え)

[背面]
WAN[LINK×1]/LAN[LINK×4]
RAM 128MB
本体重量 475g
筐体 プラスチック/上部鏡面仕上げ
外形寸法 181(W)×151(D)×63(H)mm(ただし、突起部を除く)
動作環境温度 0~40°C
湿度 10~80%(結露なきこと)
電源電圧 AC100V~120V ± 10%、50/60Hz
消費電力 最大8W
消費電流 最大0.2A
発熱量 最大28.8kJ/h
取得規格 VCCI Class B
付属品(本体除く) ACアダプター/かんたんご利用ガイド(冊子)/CD-ROM(かんたんご利用ガイド)/LANケーブル/電話機ケーブル/保証書

注釈一覧

注釈

  • *1 最大値であり、それを保証するものではありません。
  • *2 SmartBits 600Bにて計測、フレームサイズが1280byteの際のデータです。通信環境:IKE(暗号化:AES128 認証:SHA1 DHグループ:DH Group2 PFS:DH2)/ESP(暗号化:AES128 認証:SHA1-HAMC)
  • *3 設定画面で、IVR用の音声ファイルを変更することができます。
  • *4 回線契約でナンバー・ディスプレイを申し込んでおり、TEL端子に接続した電話機がナンバー・ディスプレイに対応している場合のみ表示されます。MIP-3010の液晶ディスプレイに電話番号は表示されません。
  • *5 時刻保存用のバックアップ電池を持っていないため、電気を切ると手動で設定した時刻の情報が失われます。正しい時刻を保つためには、NTPサーバーを利用し、時刻を自動で設定することをお勧めします。
  • *6 サポートサイトよりダウンロードができます。IPsecによるファームウェア更新ツールの利用はできません。
  • *7 見通しの良い場所での最大距離になります。
  • *8 別途SIPサーバーが必要になります。
  • *9 ネットマップとはネットワークアドレス部の静的なアドレス変換機能のことです。
  • *10 OS:Microsoft® *11Windows® XP SP2以降、Windows Vista® 、Windows® 7 (32bit版)
    ブラウザー:Microsoft® Internet Explorer® 6以降(JavaScript™ *12が有効になっている必要があります)
  • *11 Microsoft® 、Windows® 、Windows Vista® 、Internet Explorer® は、米国のMicrosoft社の米国およびその他の国における登録商標または商標です。
  • *12 本ページに記載されているその他の会社名および製品名は、各社の商標または登録商標です。
