SPEEDIO(スピーディオ)

S700X1 / S500X1 / S300X1 / S700X1N / S500X1N / S300X1N

S700X1 / S500X1 / S300X1 / S700X1N / S500X1N / S300X1N
  • S700X1 / S500X1 / S300X1 / S700X1N / S500X1N / S300X1N

自動車、二輪、IT関連機器など幅広い
量産部品加工における最大限の
生産効率向上に貢献することができるマシン

S500X1 S700X1 製品紹介

製品のポイント

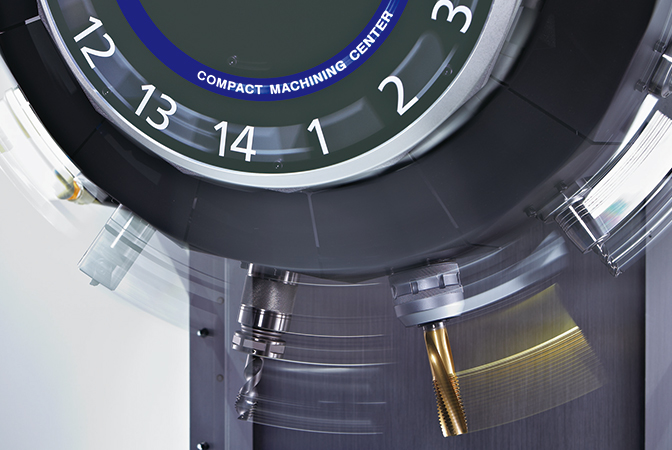

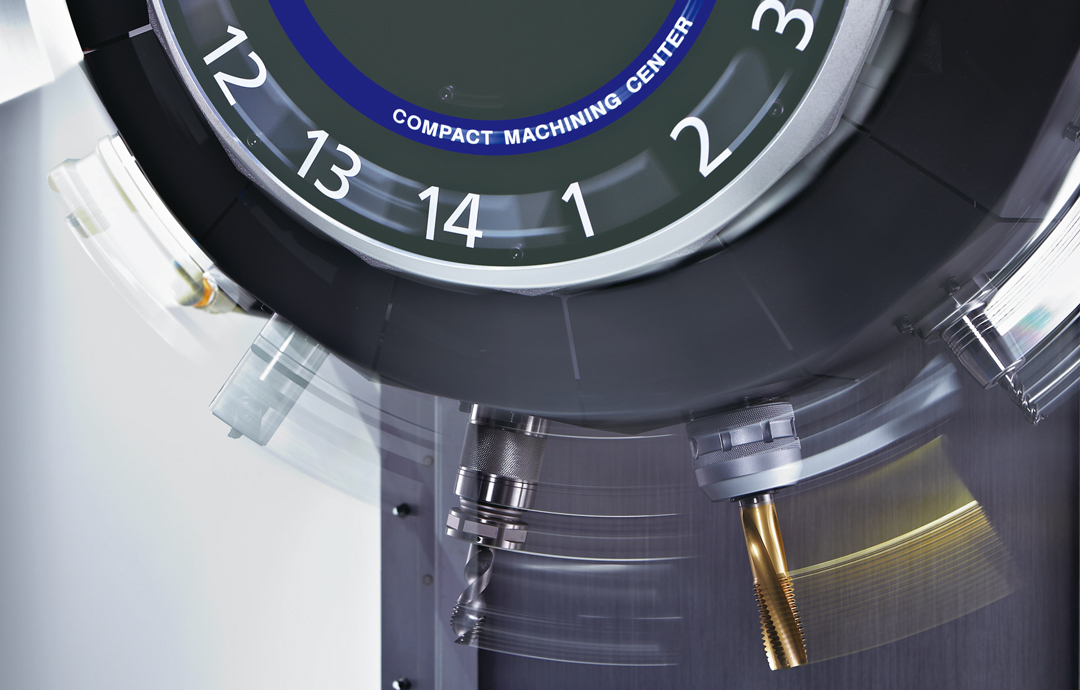

Z軸加速度
  • 高加速・高応答性を追求し、圧倒的な高生産性を実現しました。特に生産性向上に効果の高いZ軸加速度を大幅に向上させています。
Z軸加速度

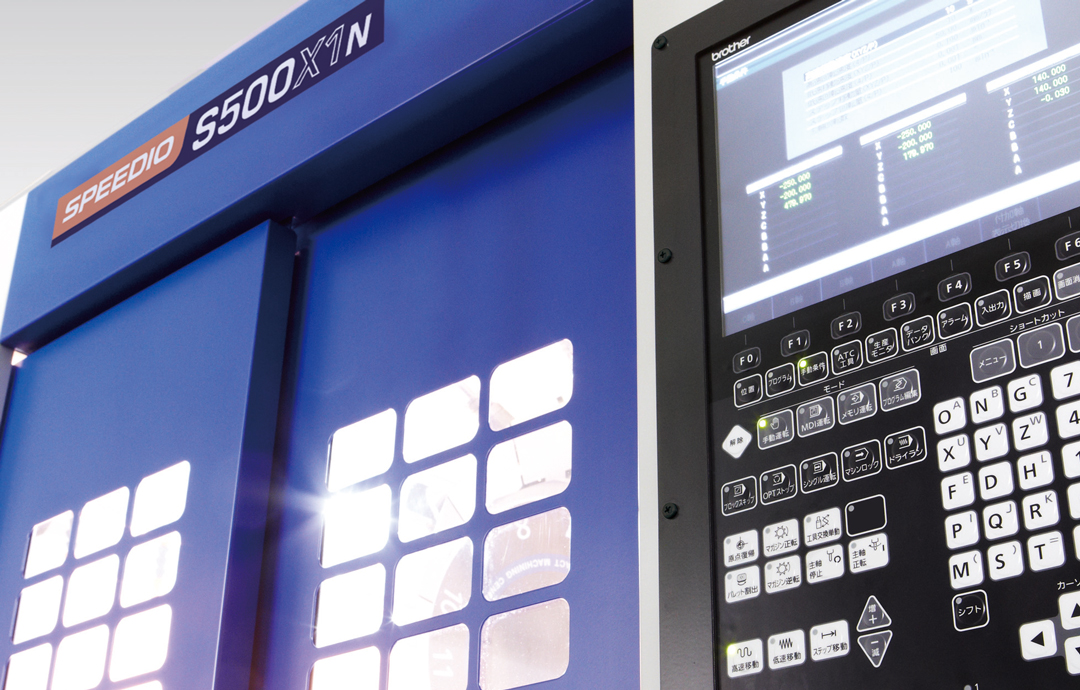

NC装置
  • 自社開発のN C 装置により、ムダ動作、ムダ時間を徹底的に排除するとともに、機械の性能を最大限に引出し、高い生産性を発揮します。
NC装置

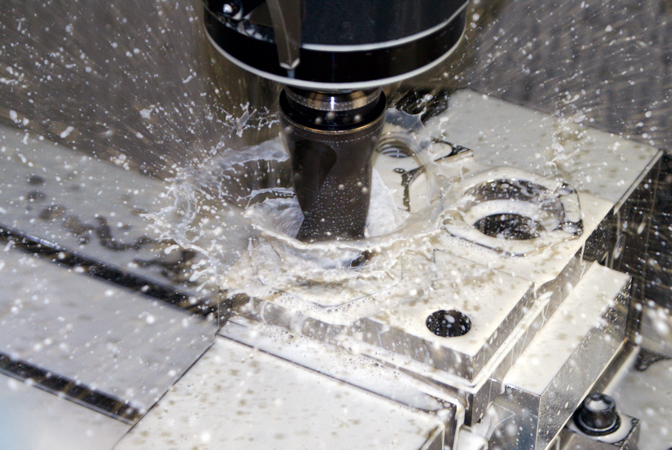

主軸モータ

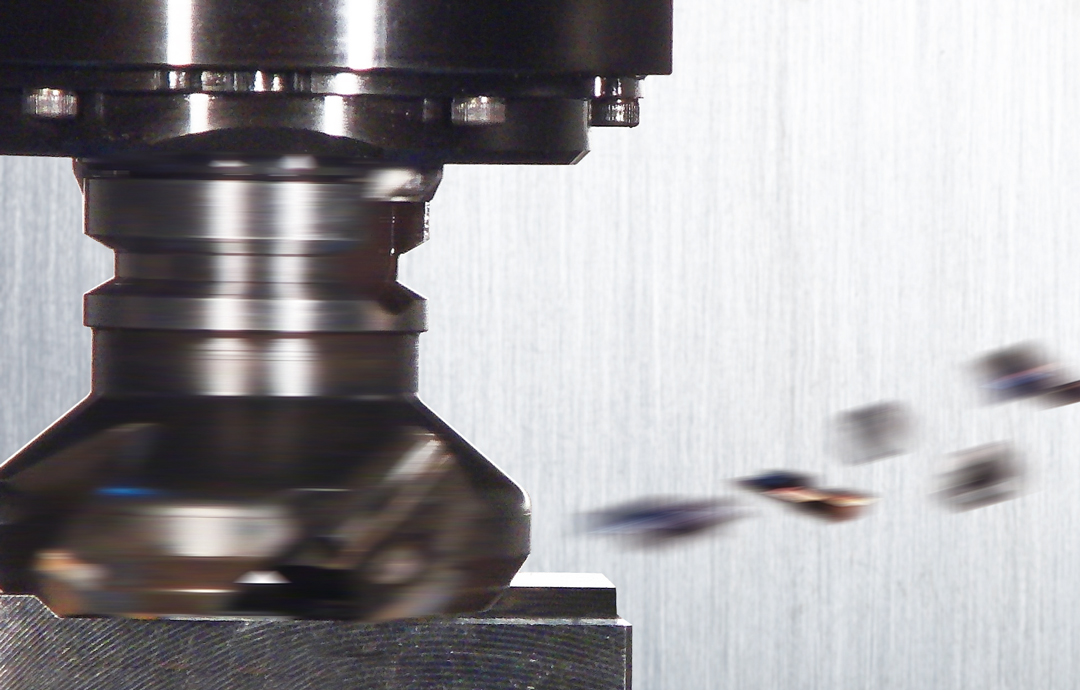

  • 長年に亘る機械剛性を高める技術と高出力主軸モータの採用により高速・高能率加工から重切削加工まで、幅広い切削力を発揮します。
主軸モータ

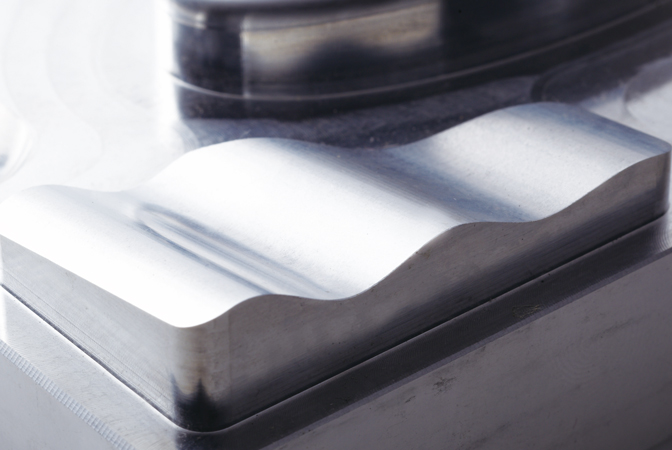

高精度な加工
  • 機械剛性の改善、新NC制御装置による制御系の一新、新機能により高精度な加工を実現。真円加工や3次元加工の精度も安定しています。
高精度な加工

スペック

機種 S700X1/S700X1N
主軸最高回転速度 10,000min-1 10,000min-1高トルク(オプション)
16,000min-1(オプション)
27,000min-1(オプション)
移動量 X:700mm Y:400mm Z:300mm
工具収納本数 14本/21本
早送り速度 X×Y×Z軸 50m/min×50m/min×56m/min
所要床面の大きさ 2,050mm×2,220mm
BT二面拘束仕様(CIG-PLUS) オプション
クーラントスルースピンドル(CTS) オプション
機種 S500X1/S500X1N
主軸最高回転速度 10,000min-1 10,000min-1高トルク(オプション)
16,000min-1(オプション)
27,000min-1(オプション)
移動量 X:500mm Y:400mm Z:300mm
工具収納本数 14本/21本
早送り速度 X×Y×Z軸 50m/min×50m/min×56m/min
所要床面の大きさ 1,560mm×2,220mm
BT二面拘束仕様(CIG-PLUS) オプション
クーラントスルースピンドル(CTS) オプション
機種 S300X1/S300X1N
主軸最高回転速度 10,000min-1 10,000min-1高トルク(オプション)
16,000min-1(オプション)
27,000min-1(オプション)
移動量 X:300mm Y:400mm Z:300mm
工具収納本数 14本/21本
早送り速度 X×Y×Z軸 50m/min×50m/min×56m/min
所要床面の大きさ 1,080mm×2,557mm
BT二面拘束仕様(CIG-PLUS) オプション
クーラントスルースピンドル(CTS) オプション

加工動画

動画サムネイル
S500X1 高速主軸のアルミニウム加工事例

動画サムネイル
S700X1 高トルクのステンレス加工事例

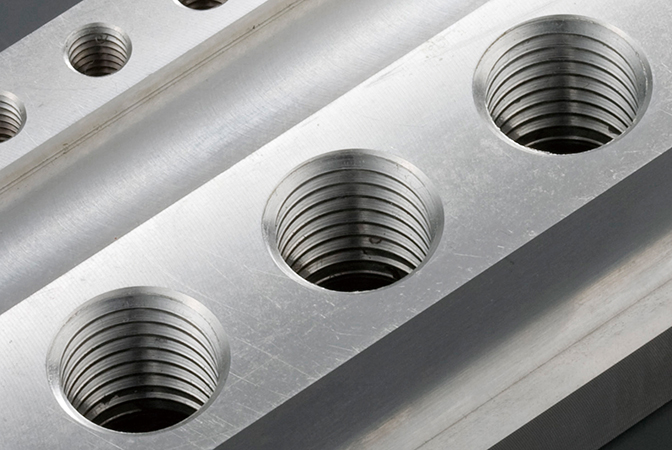

加工例

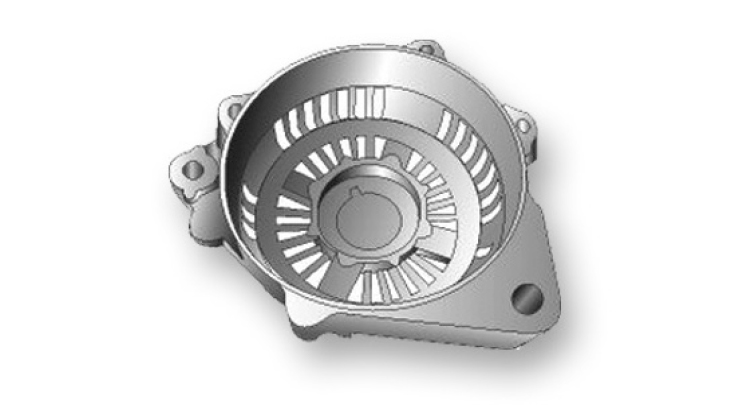

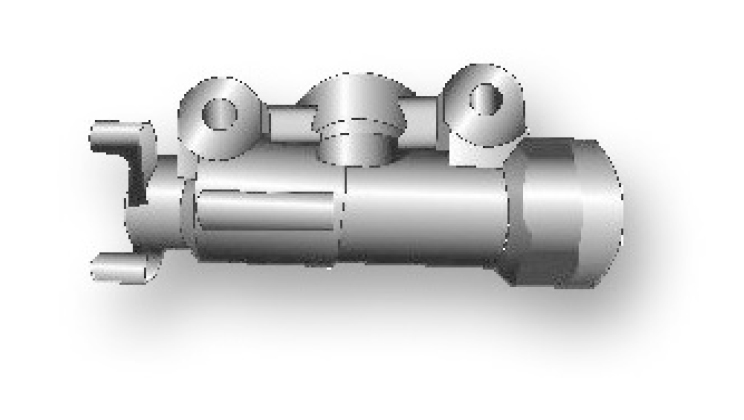

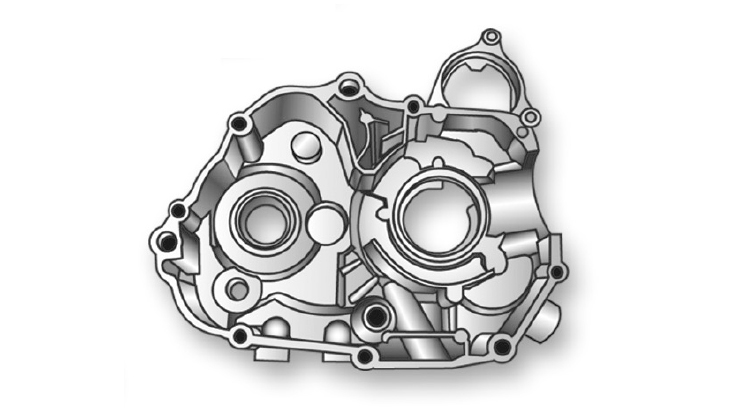

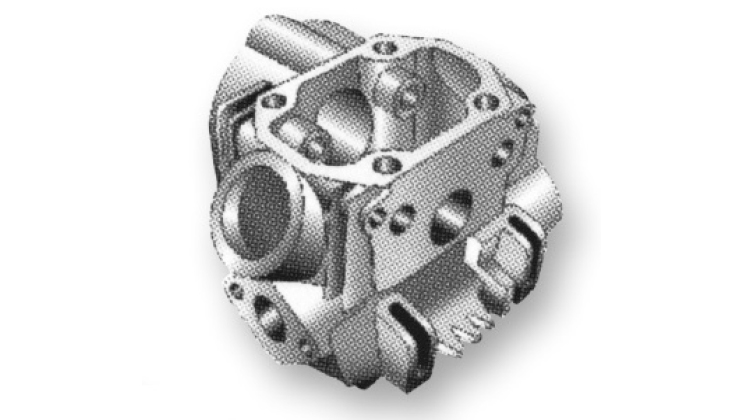

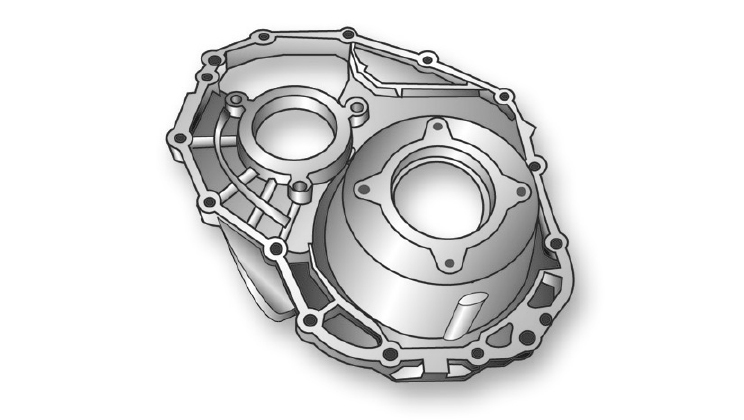

自動車部品、二輪車部品、IT部品関連など、多様な種類の加工に対応しています。

導入事例

ブラザーソリューションを導入いただいたお客様の、導入背景や選択の理由、成果をご紹介します。

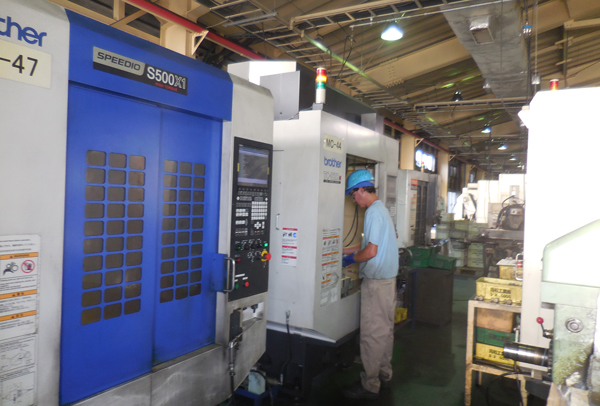

同和工業株式会社様
