SPEEDIO(スピーディオ)

M140X2

M140X2
  • M140X2
  • M140X2
  • M140X2
  • M140X2

旋回軸と回転軸を備え、旋削加工とマシニング加工を
ワンチャッキングで行う小型複合加工機。
これまで培った高生産性を複合加工の分野でも実現

製品のポイント

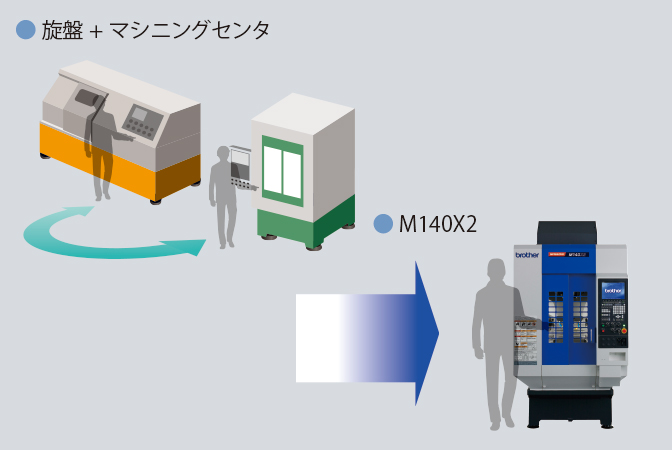

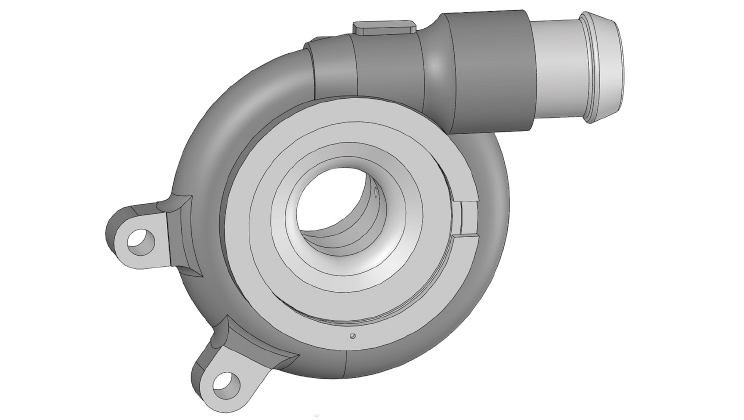

量産型複合加工の効果
  • 旋削加工とマシニング加工を分けて加工していたワークを1台で工程集約できます。
量産型複合加工の効果

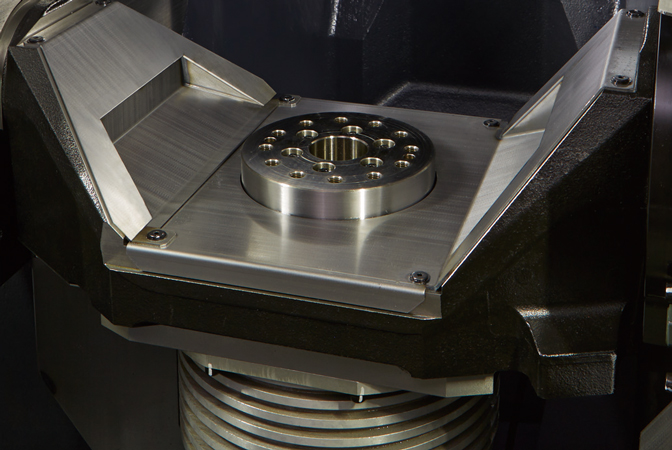

複合加工を実現する機械構成
  • 従来機に対し傾斜軸、旋削主軸の剛性アップ、剛性バランスを向上させることで、加工能力、加工精度を向上させています。
複合加工を実現する機械構成

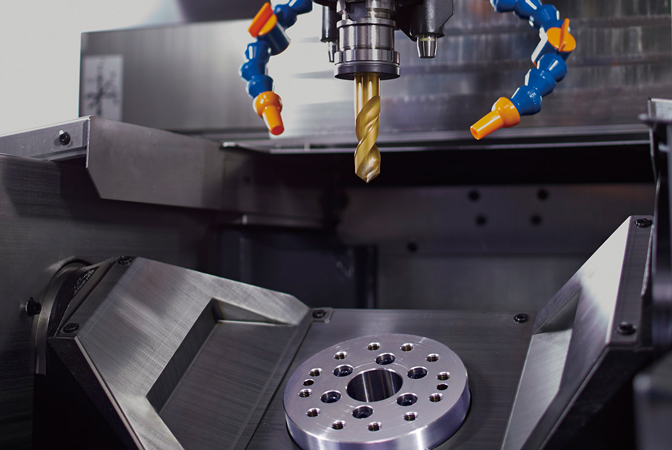

生産性
  • 高加減速主軸
  • 高速工具交換
  • 高速シンクロタップ
  • 同時動作
生産性
加工能力
  • マシニング加工能力

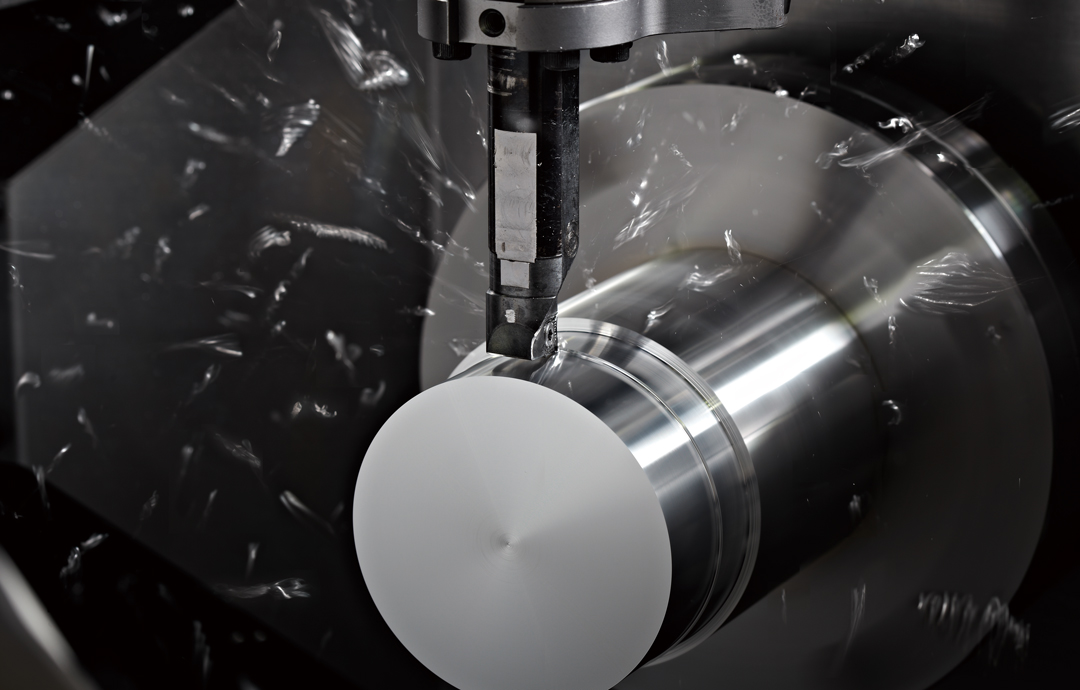

  • 旋削加工能力
加工能力

スペック

機種 M140X2
主軸最高回転速度 10,000min-1 16,000min-1(オプション)
旋削主軸最高回転数 2,000min-1
移動量 X:200mm Y:440mm Z:305mm
A:120~-30度 C:360度
工具収納本数 22本
早送り速度 X×Y×Z軸 50m/min×50m/min×50m/min
割り出し速度 A×C軸 A:60min-1  C:200min-1
所要床面の大きさ
1,280mm×3,829mm
BT二面拘束仕様(CIG-PLUS) オプション
クーラントスルースピンドル(CTS) オプション

加工動画

動画サムネイル
M140X2 アルミニウム 加工事例

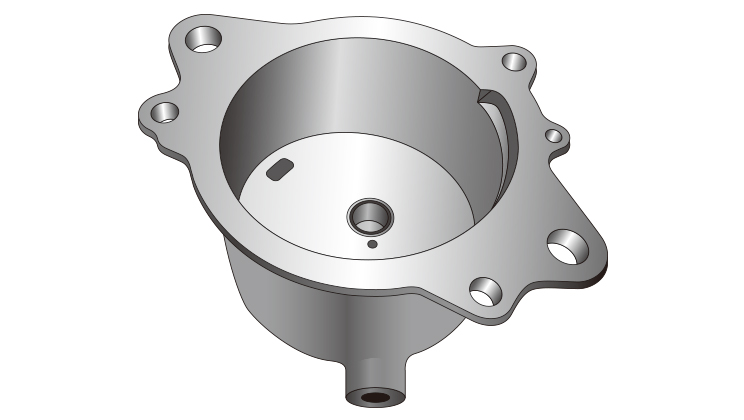

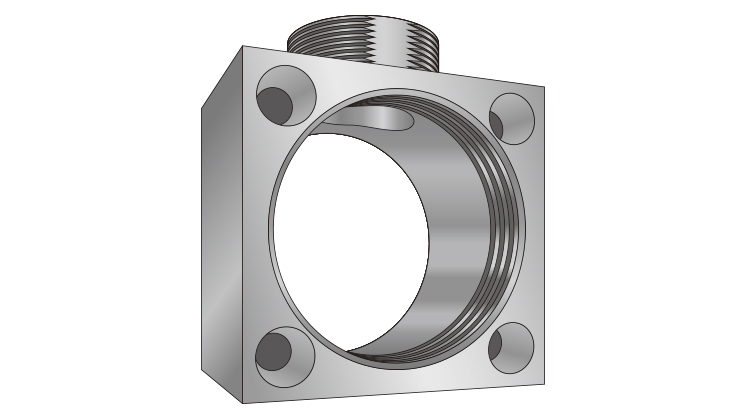

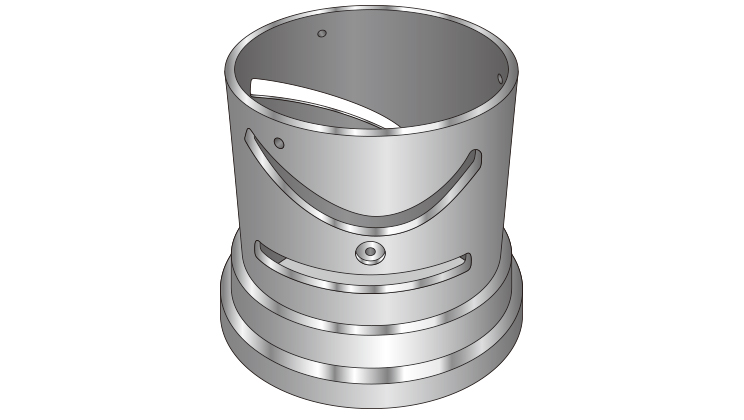

加工例

自動車部品、二輪車部品、IT部品関連など、多様な種類の加工に対応しています。

導入事例

ブラザーソリューションを導入いただいたお客様の、導入背景や選択の理由、成果をご紹介します。
