旋回軸と回転軸を備え、旋削加工とマシニング加工を
ワンチャッキングで行う小型複合加工機。
これまで培った高生産性を複合加工の分野でも実現

量産型複合加工の効果

1台に工程集約

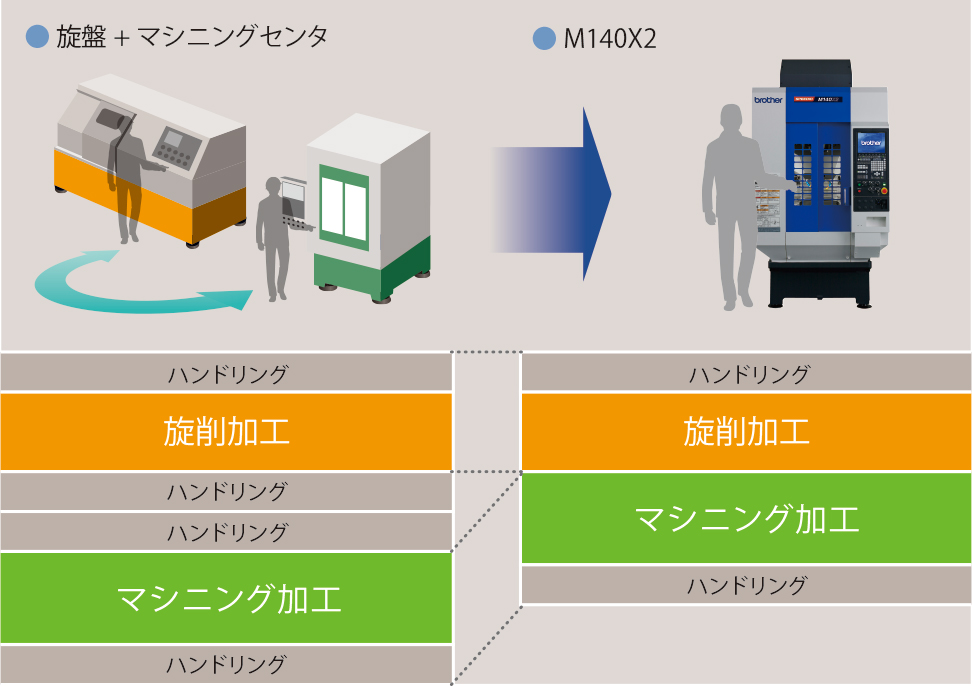

旋削加工とマシニング加工を分けて加工していたワークを1台で工程集約できます。これにより機械間のハンドリング時間を削減できます。

複合加工を実現する機械構成

従来機に対し傾斜軸、旋削主軸の剛性アップ、剛性バランスを向上させることで、加工能力、加工精度を向上させています。また、旋削工具の固定には安定した加工で定評のあるダブルプランジャーロック方式を採用しています。

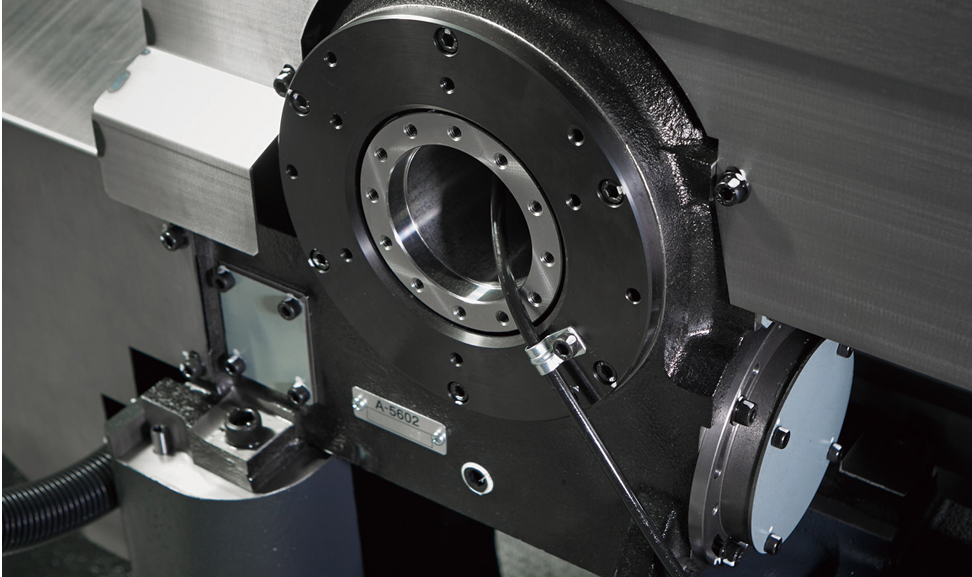

傾斜軸(A軸)

傾斜軸(A軸)にはローラギア機構を採用。バックラッシュレスによる高精度加工と、クランプレス機構による高速割り出しを実現しています。

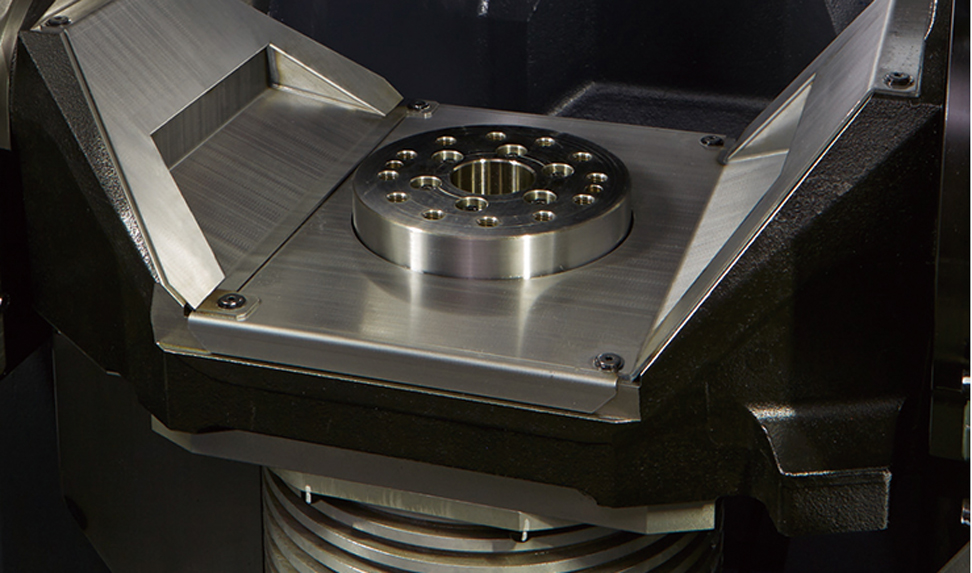

旋削主軸(C軸)

旋削主軸(C軸)には高速・高出力ビルトインDDモータを採用しています。割り出しテーブル機能に加えて、旋削加工・切削送り加工どちらにも対応します。

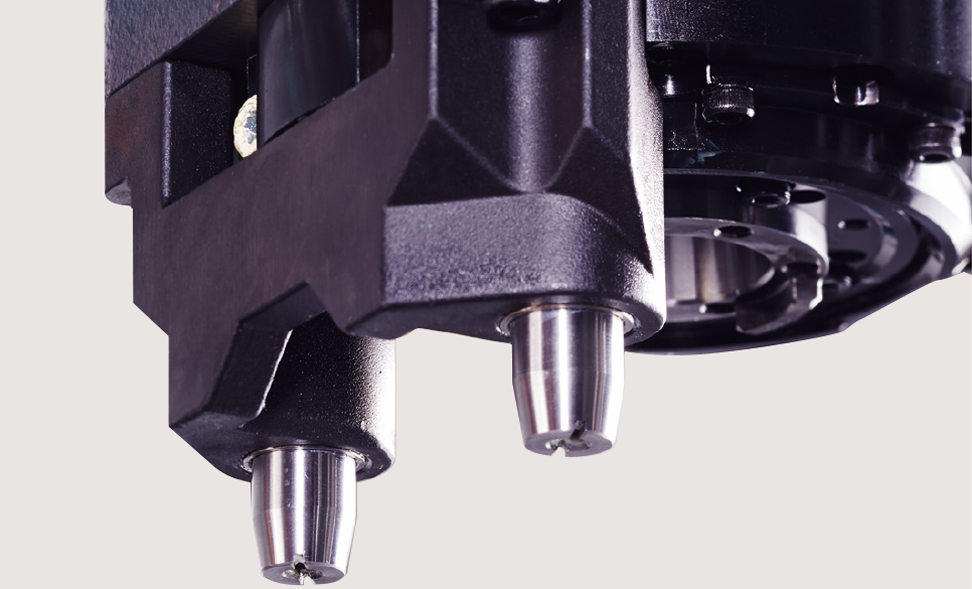

ダブルプランジャーロック

独自のダブルプランジャーロック方式により、旋削工具装着時の、高い工具交換繰り返し精度と高い加工能力を実現しています。

生産性

高加減速主軸

高加減速主軸モータ、高応答性サーボ制御により、主軸・旋削主軸の起動/停止の高速化を実現しています。

主軸起動/停止時間

主軸:0.2s
旋削主軸:0.3s

高速工具交換

コンパクトで重量バランスに優れた22本マガジンと、ムダを省いた最適化制御により、高速工具交換を実現しています。

Chip-Chip:1.4s
Tool-Tool:0.9s

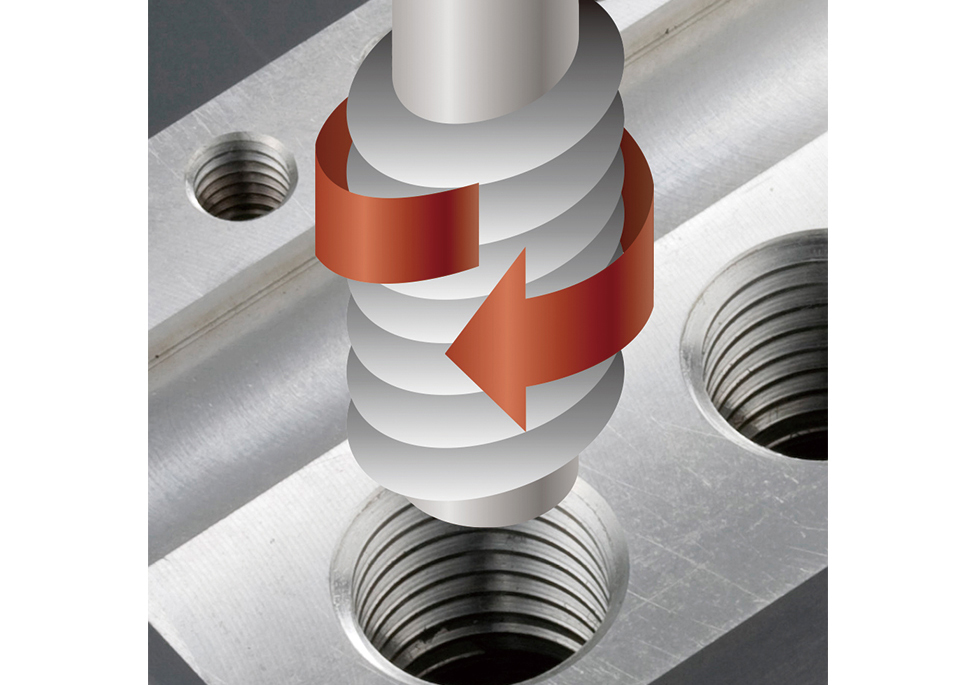

高速シンクロタップ

独自のシンクロタップ制御により、世界最速レベルで、かつ、高精度なタップ加工が行えます。

周速:377m/min

*: M20、主軸6,000min-1

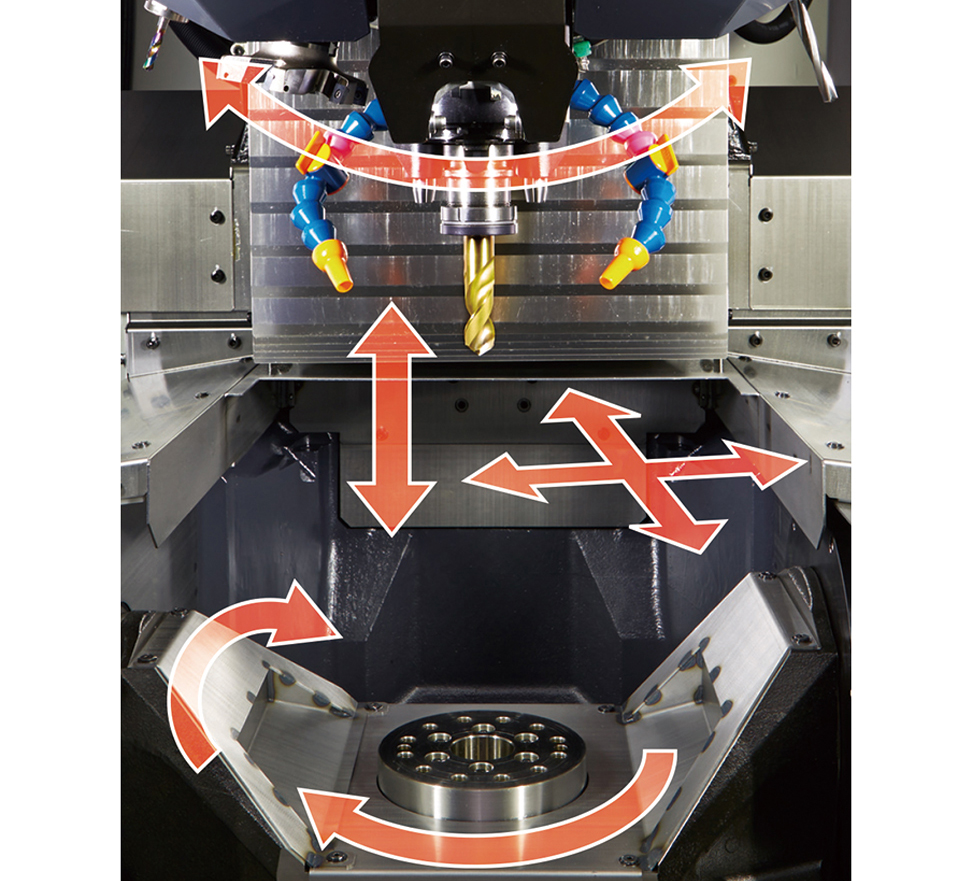

同時動作

工具交換と同時にXYZ軸、AC軸の位置決めを行なうことで、さらなるムダ時間の削減を実現しています。

非切削時間の短縮

加工能力

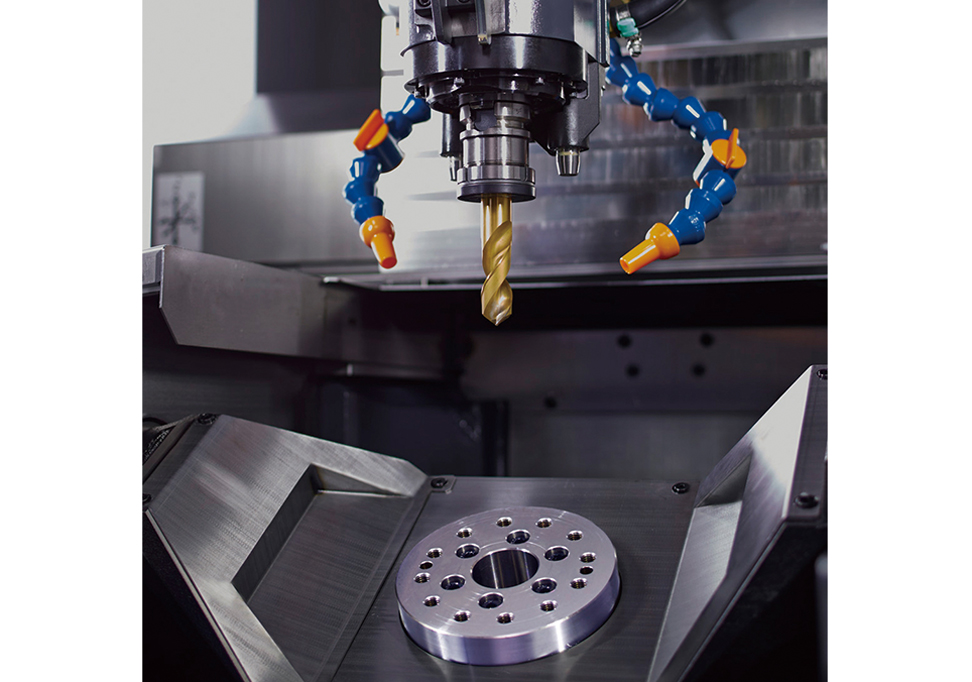

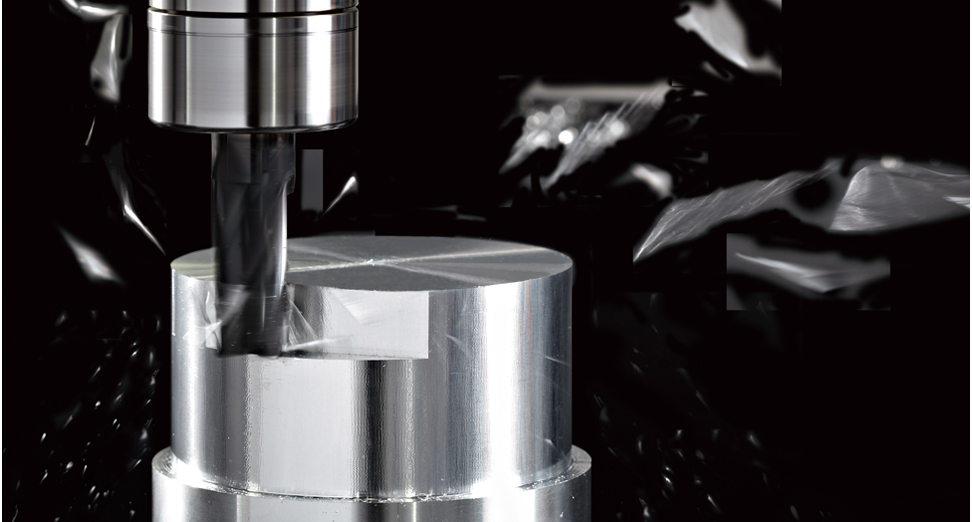

マシニング加工能力

中高速回転域でも高いトルクを発揮する主軸がアルミや鉄の高速・高効率加工を実現します。

最大トルク:40Nm
最大出力:18.9kW

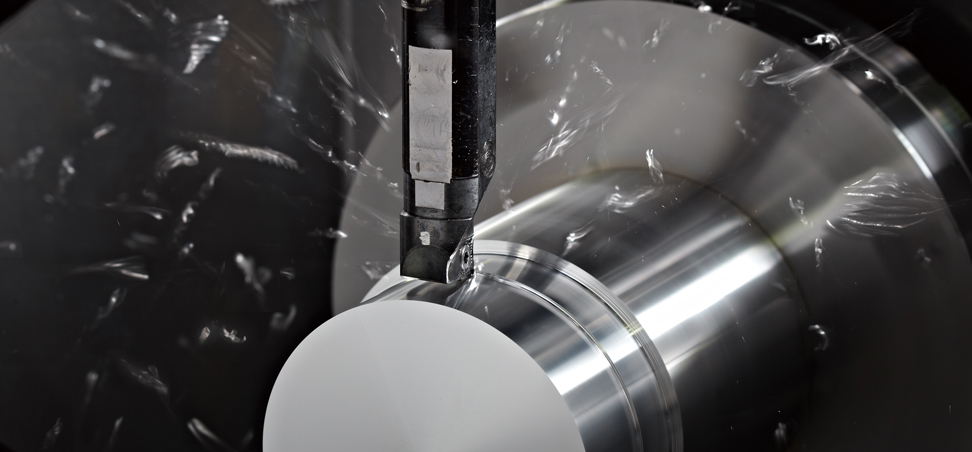

旋削加工能力

最高回転数2,000min-1 の高出力旋削主軸と、ダブルプランジャーロック方式で保持された旋削工具が効率的な加工を実現します。

最大トルク:55Nm
最大出力:8.7kW

環境性能・NC装置

環境性能

電源回生システム、省エネポンプ、LEDタイプ機内灯、高効率主軸モータなどの、各種省エネ機能により消費電力を削減し、高い環境性能を実現しています。

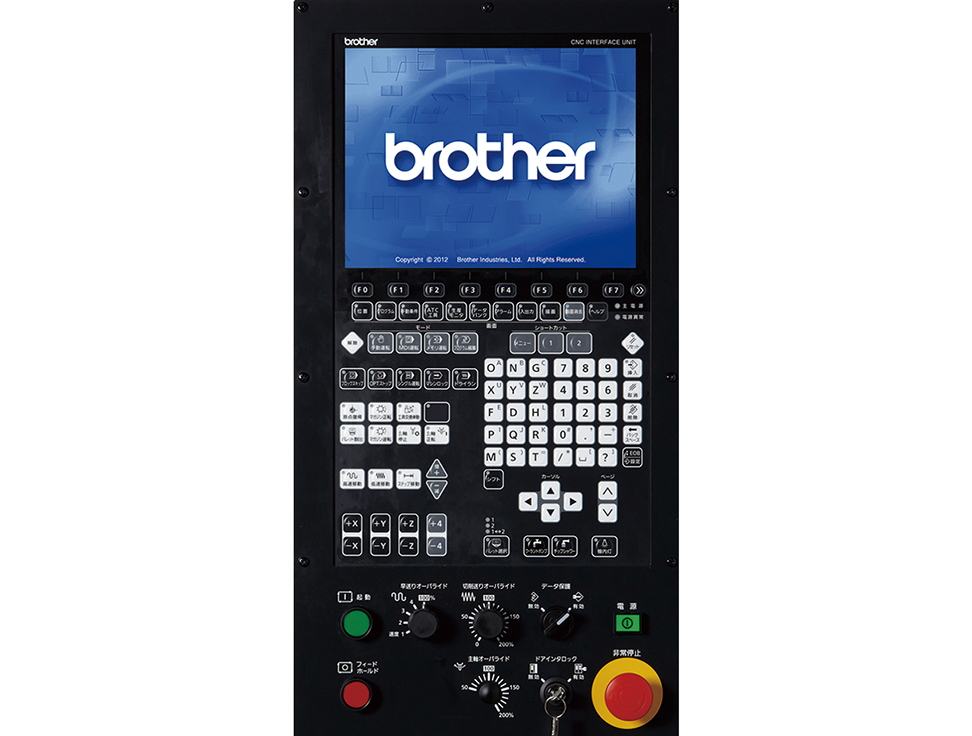

NC装置

機電一体開発により自社製品に特化した制御装置を搭載しています。操作性・保守性などの機能拡充、システム対応力の強化により、使いやすさを向上させています。
