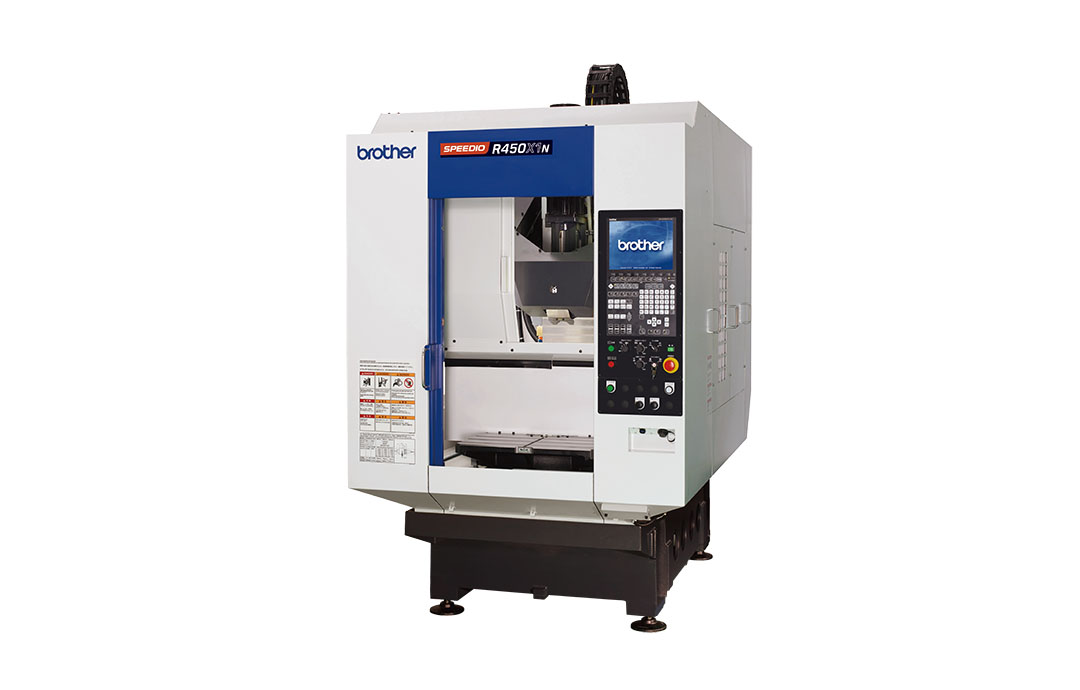

SPEEDIO(スピーディオ)

R450X1 / R450X1N

R450X1 / R450X1N
  • R450X1 / R450X1N
  • R450X1 / R450X1N
  • R450X1 / R450X1N
  • R450X1 / R450X1N

圧倒的な高生産性を実現するSPEEDIOシリーズに
パレットチェンジャー標準搭載モデル登場。
ムダ時間 = ゼロの追求による高生産性の実現。

製品のポイント

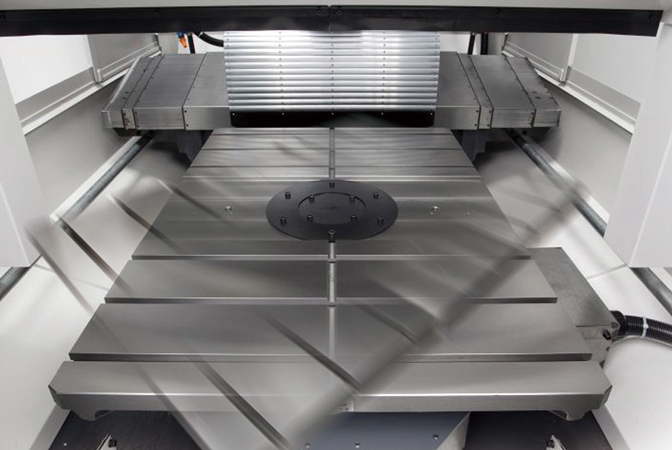

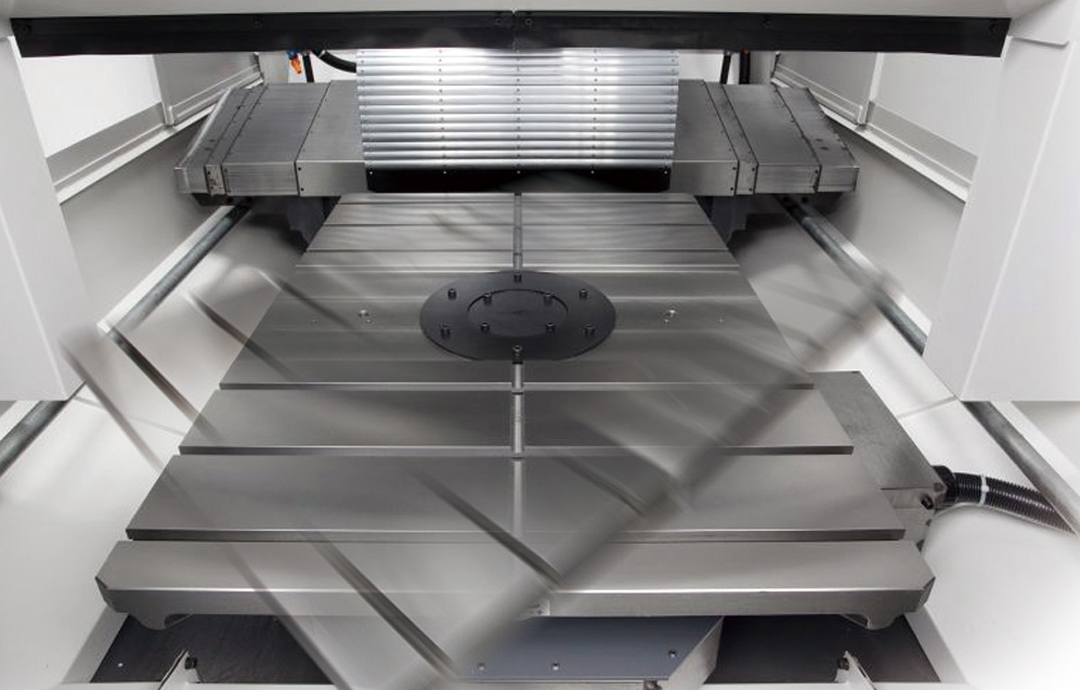

ブラザー独自のパレットチェンジャーQTテーブル

QTテーブルはブラザー独自のターンテーブル方式の高速2面パレットチェンジャーです。リフトアップしない高速パレット交換と、密閉構造による高信頼性を実現しています。

ブラザー独自のパレットチェンジャーQTテーブル

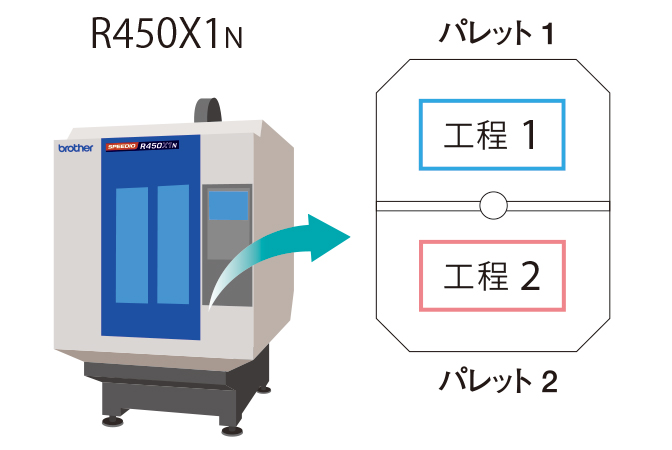

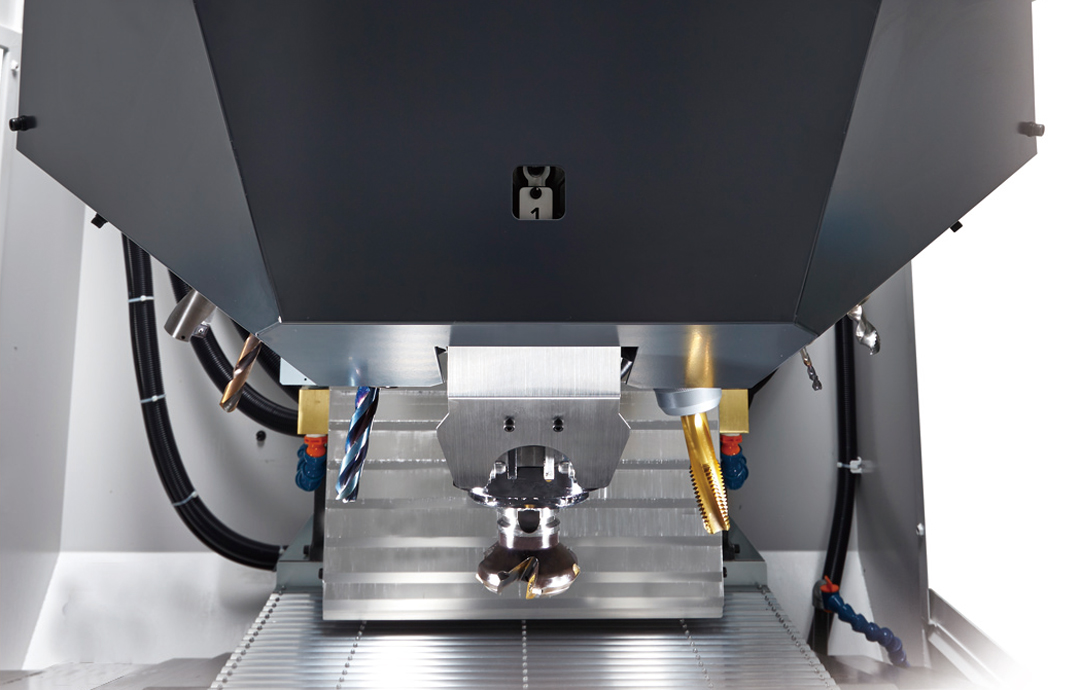

工程集約

2台の機械で工程分割されているものを2面パレットを活かし、1台の機械に工程集約。ラインバランスの向上、最適な設備投資など生産効率のさらなる向上を図れます。

工程集約

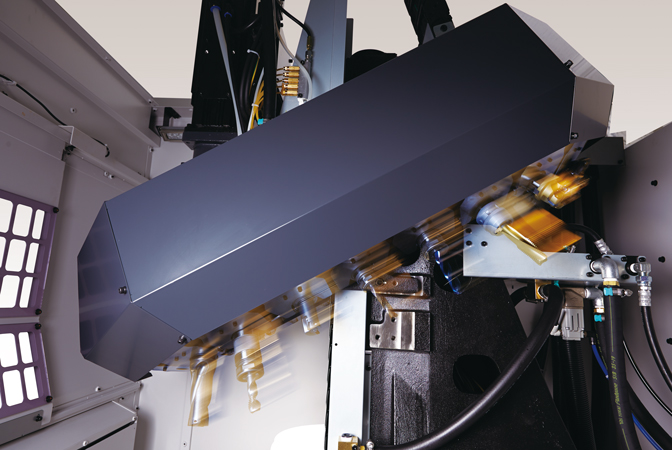

工程集約を加速させる新開発マガジン

従来の14本マガジン仕様に加え、新型22本マガジン仕様を追加しました。この新型22本マガジンは、2面パレットとの組み合わせにより、工程集約をすすめ生産効率の向上に貢献します。

工程集約を加速させる新開発マガジン

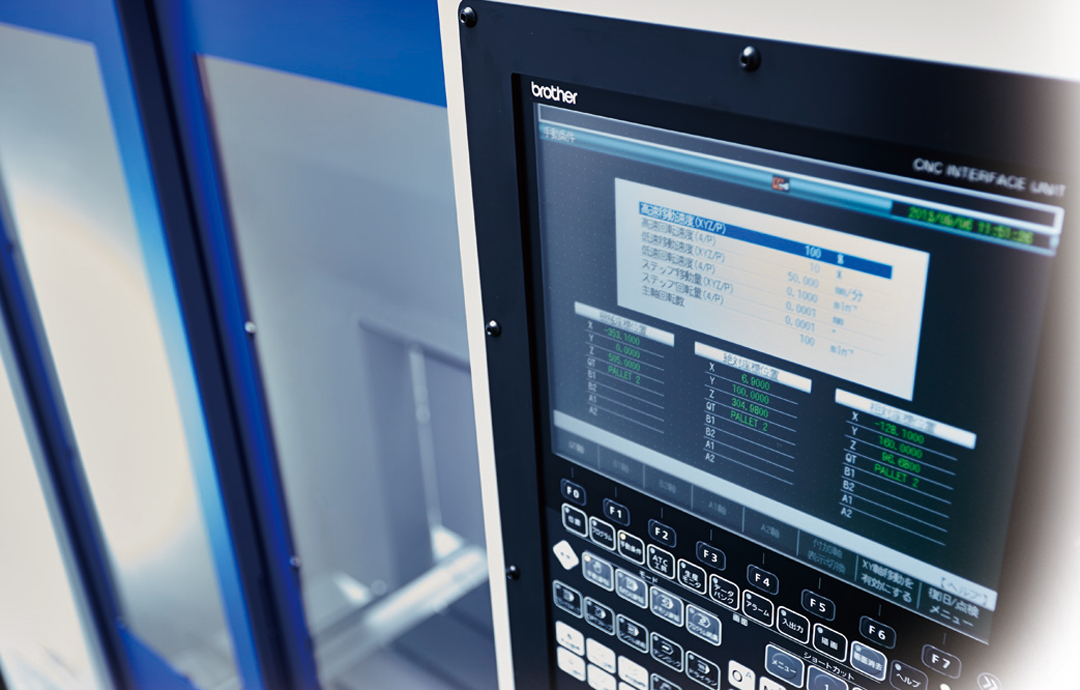

ブラザー独自の高生産性技術

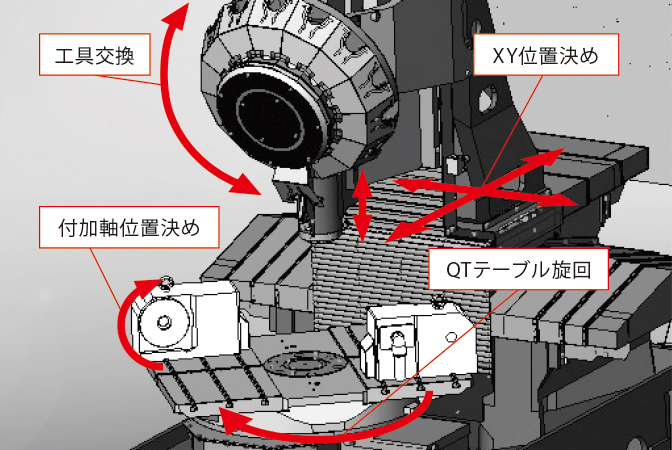

QTテーブルの旋回と同時に、XY軸・付加軸の位置決めや工具交換を行う同時動作機能を搭載しています。

ブラザー独自の高生産性技術

スペック

機種 R450X1/R450X1N
主軸最高回転速度 10,000min-1 10,000min-1高トルク(オプション)
16,000min-1(オプション)
移動量 X:450mm Y:320mm Z:305mm
工具収納本数 14本/22本
早送り速度 X×Y×Z軸 50m/min×50m/min×50m/min
所要床面の大きさ 1,400mm×2,654mm
BT二面拘束仕様(CIG-PLUS) オプション
クーラントスルースピンドル(CTS) オプション
低床テーブル オプション

加工動画

動画サムネイル
R450X1 アルミニウム 加工事例

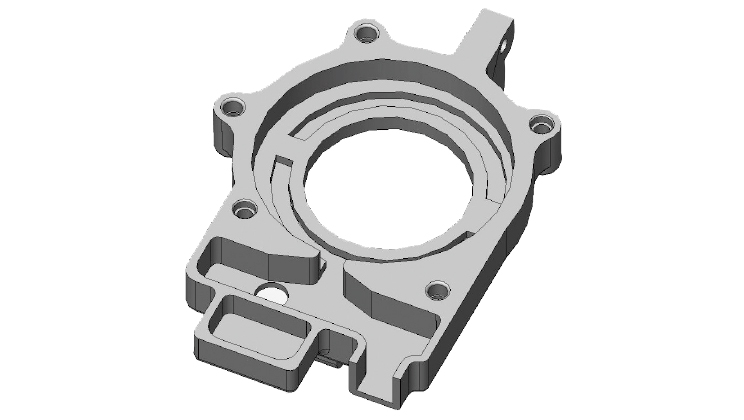

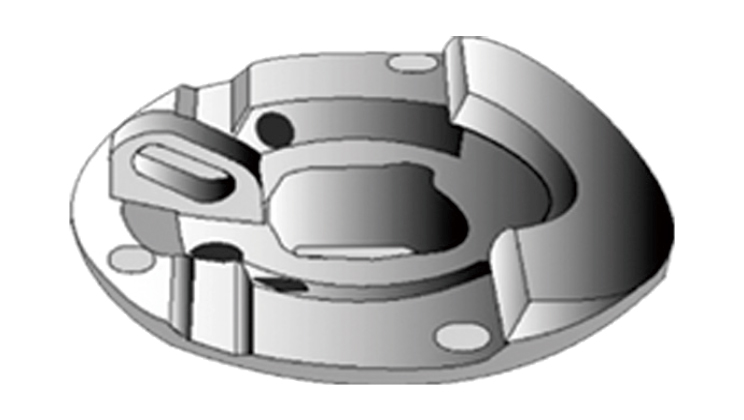

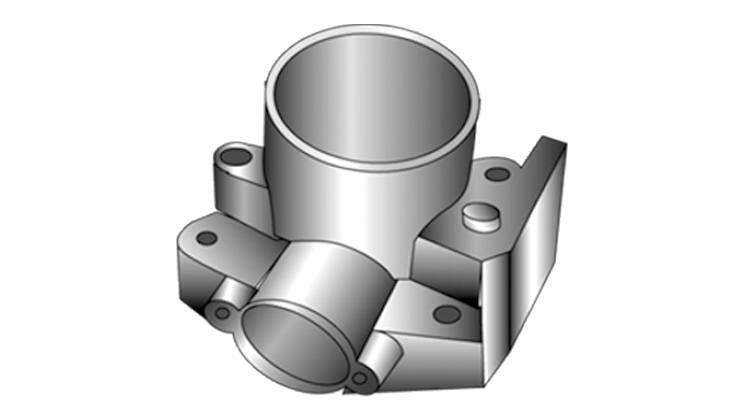

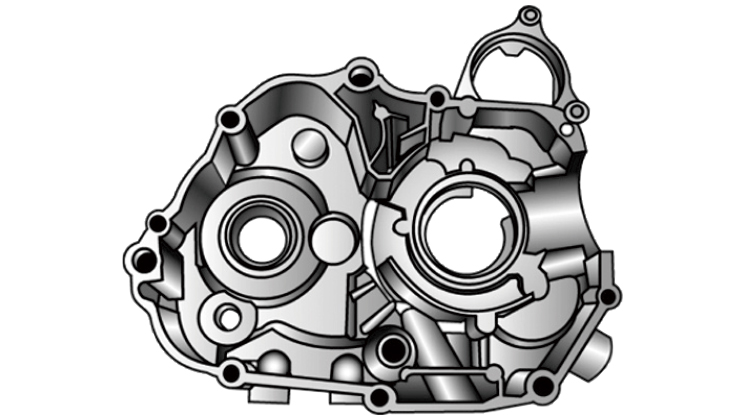

加工例

自動車部品、二輪車部品、IT部品関連など、多様な種類の加工に対応しています。

導入事例

ブラザーソリューションを導入いただいたお客様の、導入背景や選択の理由、成果をご紹介します。
