30番加工の最先端を行く工具収納本数40本。
高い生産性を達成するコラムトラムバース高性能タイプ。

販売終了いたしました。
修理や製品の保守に関するお電話での窓口は「お問い合わせ」ページをご覧ください。

製品のポイント

ターゲットワークの拡大

タッピングセンター最多の工具収納本数、40本仕様を追加。
これにより、多面加工などの多数の工具が必要なワークも1台で加工を完結でき、工程集約を促進します。また、多品種加工では、工具の付け替えを不要とし、段取り替えを容易にします。

ターゲットワークの拡大
生産性の追求

早送り速度70m/min、Z軸加速度1.5G、X軸加速度1.2G、工具交換時間2.0秒(C-C)により高い生産性を発揮します。

生産性の追求
高い信頼性

加工室と機械室を完全分離し、センタートラフとチップコンベアを採用することで大量の切粉の処理を容易にし、切粉に起因したトラブルを防ぎます。

高い信頼性
操作性の向上

1.2インチカラーディスプレイやメニュープログラム、USBインターフェイス等、使いやすさを追求しました。

操作性の向上

スペック

機種 TC-32BN QT/FT
主軸最高回転速度 12,000min-1
16,000min-1(オプション)
移動量 X:550mm Y:400mm Z:415mm
工具収納本数 26本(+1)/40本(+1)
早送り速度 X×Y×Z軸 70m/min×70m/min×70m/min
所要床面の大きさ [QT]1,890mm×3,669mm
[FT]1,890mm×3,103mm
クーラントスルースピンドル(CTS) オプション

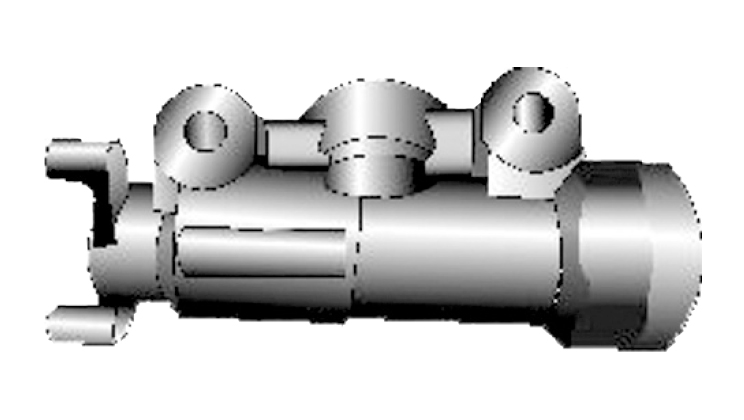

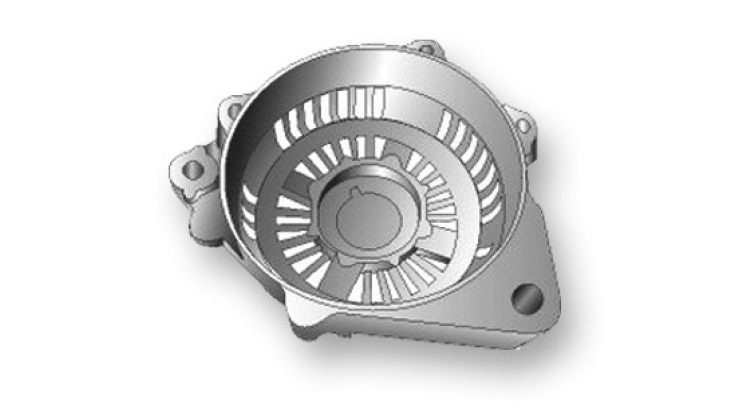

加工例

自動車部品、二輪車部品関連など、多様な種類の加工に対応しています。
