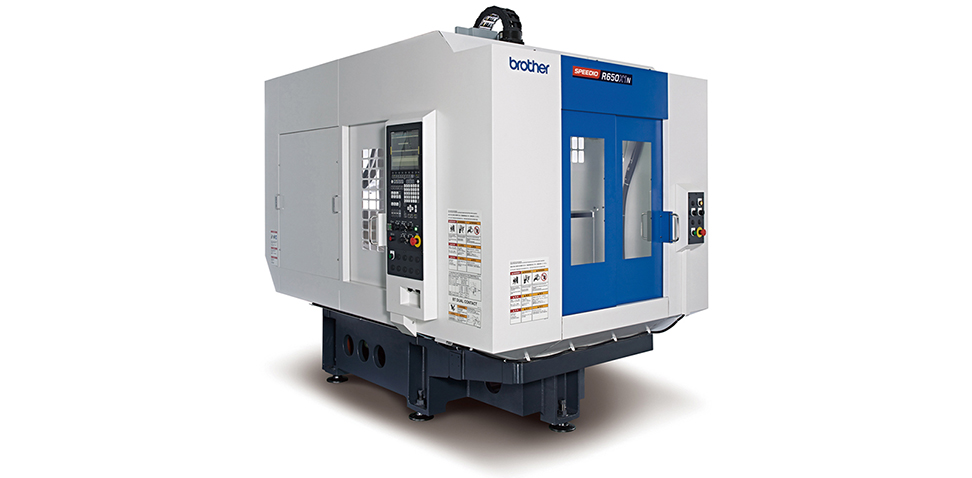

SPEEDIO(スピーディオ)

R650X1 / R650X1N 基本機能

R650X1 / R650X1N
  • R650X1 / R650X1N
  • R650X1 / R650X1N
  • R650X1 / R650X1N
  • R650X1 / R650X1N

大型の「QTテーブル」を搭載することで
パレットチェンジャー機においても
大物ワークや多数個取加工を実現

加工エリアの拡大

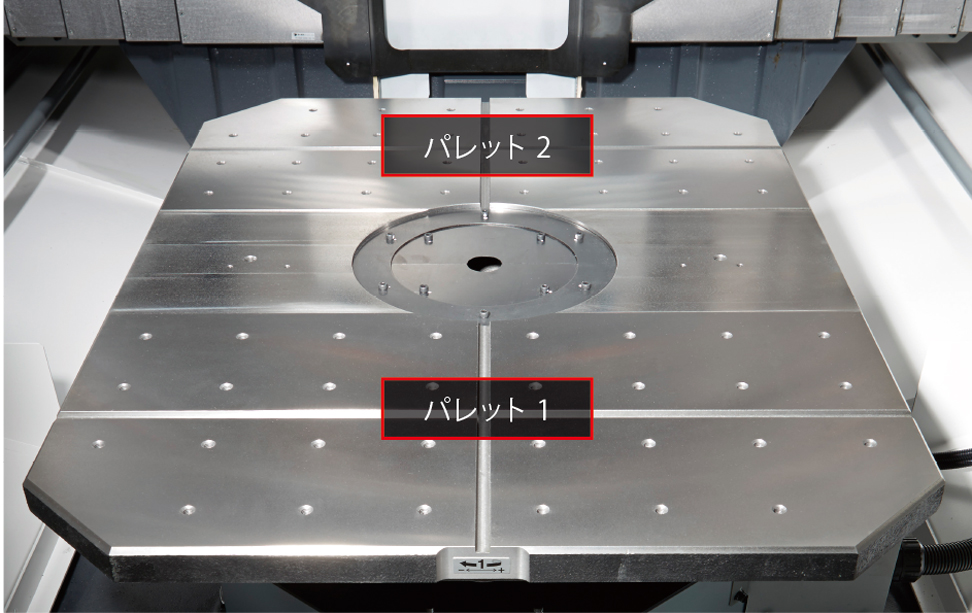

QTテーブル

QT(Quick Turn)テーブルはブラザー独自のターンテーブル方式の高速2面パレットチェンジャーです。リフトアップしない高速パレット交換と、密閉構造による高信頼性を実現しています。片面パレットで加工中にもう一方のパレットのワークを交換することができるため、ワーク交換の無駄を省き、機械が止まらないノンストップ加工を可能にしています。

パレット交換時間

3.4s

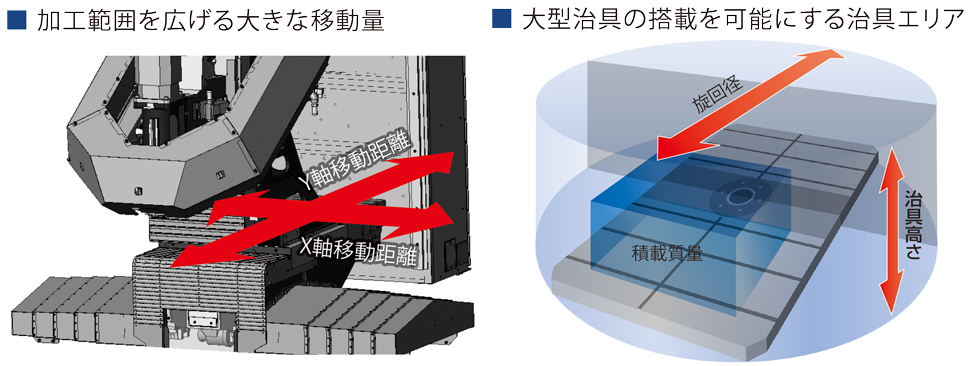

加工エリア

15,000台以上の実績を誇る独自のパレットチェンジャー技術を生かし、従来のパレットチェンジャー標準搭載の30番マシンにはない大きな移動量と治具エリアを実現しています。

X軸移動量:650mm
Y軸移動量:400mm

従来のパレットチェンジャー機に載せることのできなかった円テーブルを使ったゆりかご治具などの搭載を可能にしました。

旋回径:1,250mm
治具高さ:350mm
積載質量(片面):200kg
作業面の大きさ(片面):800×400mm

拡張性

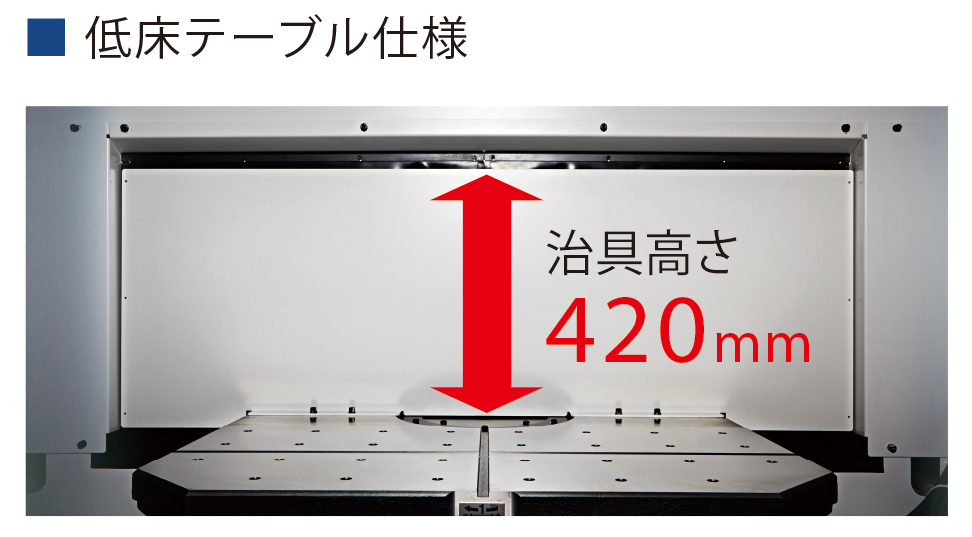

さらに大型の治具に対応できるように、治具高さを広げる低床テーブル仕様や旋回径1,300mmまで拡大できる旋回径拡大オプションを用意しています。また、積載質量も300kg(片面)まで対応することができます。*

*: パラメータの変更が必要です。

高性能の追求

生産性

高速・高加速化の追求とムダ動作、ムダ時間を排除した最適化制御により、機械の性能を最大限に引き出し高い生産性を発揮します。

主軸起動/停止時間

0.15s

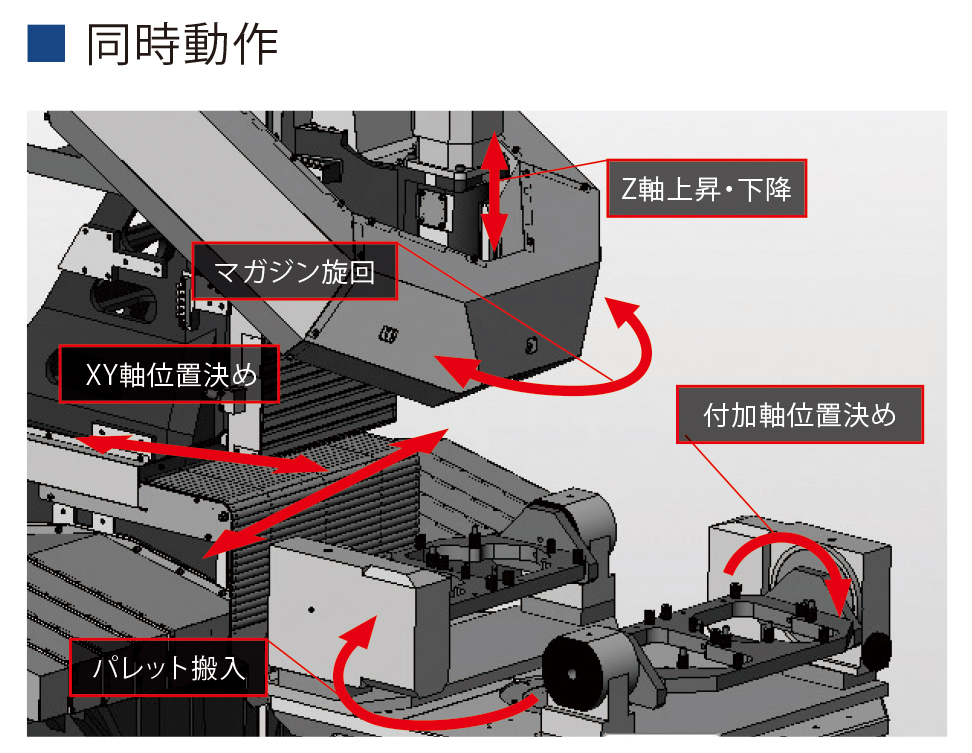

主軸の起動/停止、Z軸昇降、マガジン動作の高速化/最適化により高速工具交換を実現しました。

工具交換時間
22本マガジン(14本マガジン)

Tool - Tool:0.9s(0.8s)
Chip - Chip:1.7s(1.6s)

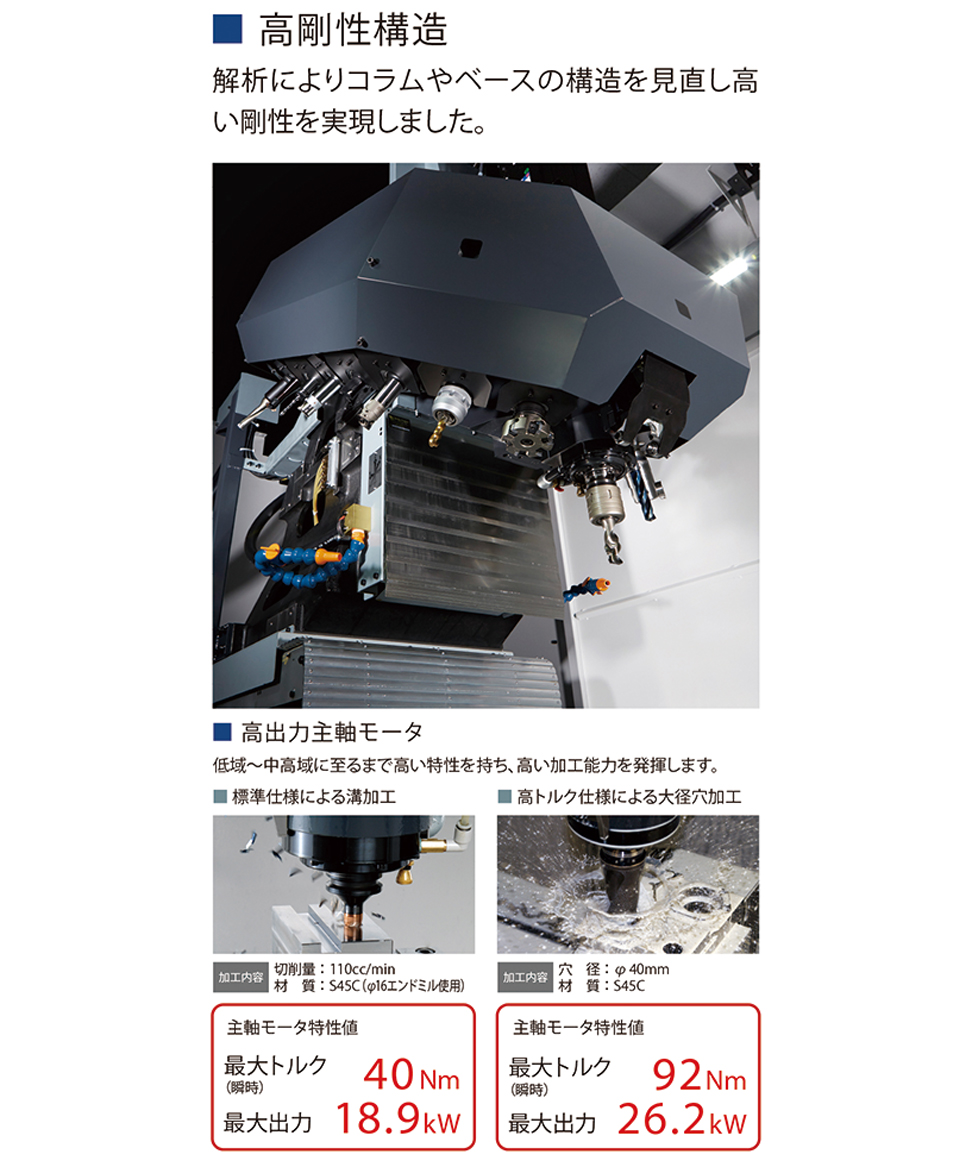

加工能力

高剛性構造と高出力主軸モータにより、重切削から高速・高能率加工まで高い加工能力を発揮します。

高い信頼性と環境性能

信頼性

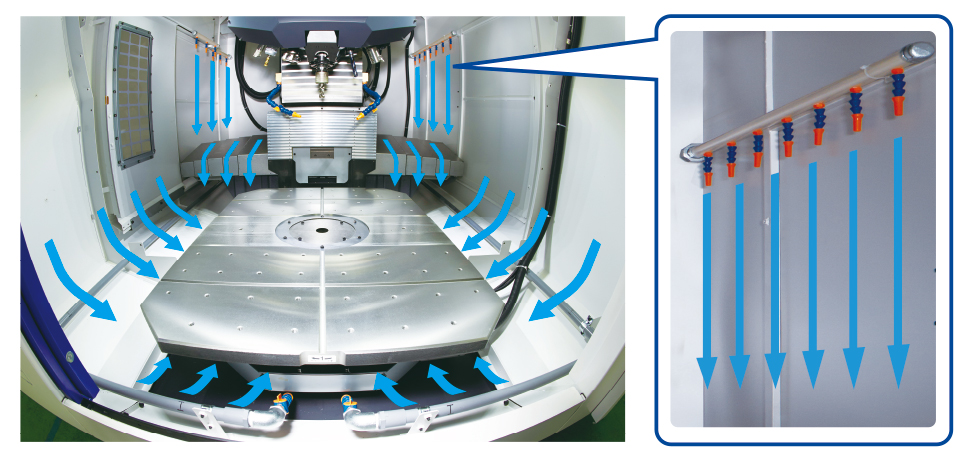

切粉の排出性向上や保守機能の充実により、高い信頼性を実現し機械の稼働率向上に貢献します。

環境性能

電源回生システム、省エネポンプ、LEDタイプ機内灯、高効率主軸モータなどの、各種省エネ機能により消費電力を削減し、高い環境性能を実現しています。
